पीजोइलेक्ट्रिक लैंगासाइट वेफर्स एलजीएस क्रिस्टल फिल्टर रेज़ोनेटर और ऑसिलेटर्स के लिए
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | BonTek |
| प्रमाणन: | ISO:9001, ISO:14001 |
| मॉडल संख्या: | लैंगासाइट वेफर्स |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 5 पीसी |
|---|---|
| मूल्य: | बातचीत योग्य |

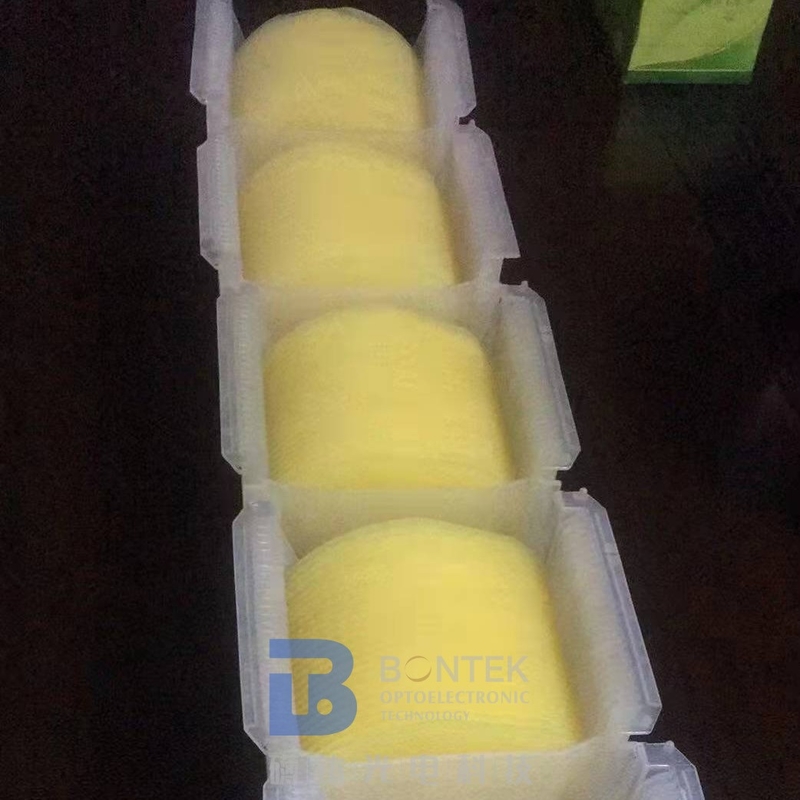

| पैकेजिंग विवरण: | कैसेट / जार पैकेज, वैक्यूम सील |
| प्रसव के समय: | 1-4 सप्ताह |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5000 पीसी / माह |
|
विस्तार जानकारी |
|||
| सामग्री: | लैंगासाइट वेफर्स | इलेक्ट्रोमैकेनिकल कपलिंग फैक्टर: | 15.8 |
|---|---|---|---|
| फ़्रीक्वेंसी स्पेसिंग f, %: | 0.90 | कट 1: | 138.5° |
| कट 2: | 26.7° | Dia. दीया। / Size / आकार: | 100 मिमी ± 0.25 मिमी |
| मोटाई: | 0.5 मिमी ± 0.03 मिमी | टीएफसी, ×10-6/एक: | 1.6 |
| प्रमुखता देना: | पीजोइलेक्ट्रिक लैंगासाइट वेफर्स,100 मिमी एलजीएस क्रिस्टल,0.5 मिमी लैंगासाइट वेफर्स |
||
उत्पाद विवरण
पीजोइलेक्ट्रिक लैंगासाइट वेफर्स एलजीएस क्रिस्टल फिल्टर रेज़ोनेटर और ऑसिलेटर्स के लिए डिज़ाइन किया गया

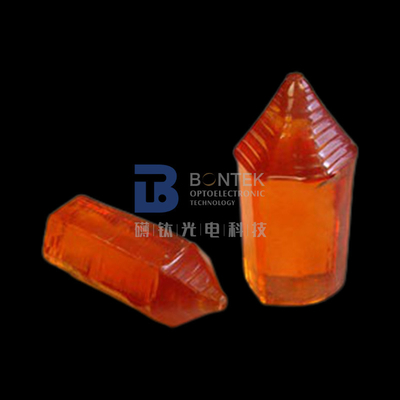

LGS क्रिस्टल एक बहुक्रियाशील क्रिस्टल है।कार्यात्मक क्रिस्टल में इलेक्ट्रो-ऑप्टिकल प्रभाव और ऑप्टिकल रोटेशन के बीच बातचीत पर विचार और अध्ययन किया गया है, और इसे इलेक्ट्रो-ऑप्टिकल क्रिस्टल के रूप में इस्तेमाल किया जा सकता है।
लैंगासाइट क्रिस्टल का सबसे आशाजनक अनुप्रयोग, बल्क वेव्स (BAW) और सरफेस वेव्स (SAW) दोनों पर काम करने वाले फिल्टर के लिए पीजोइलेक्ट्रिक सबस्ट्रेट्स है।थोक तरंगों पर काम करने वाले विभिन्न क्रिस्टल के मूल पीजोइलेक्ट्रिक गुणों का प्रतिनिधित्व और तुलना तालिका में की जाती है।
लैंगासाइट क्रिस्टल इलेक्ट्रोमैकेनिकल कपलिंग गुणांक के मूल्य के साथ पीजोएलेक्रिट्रिक सामग्री से संबंधित हैं, जो कि क्वार्ट्ज क्रिस्टल के इस गुणांक और लिथियम टैंटलाइट के बीच मध्यवर्ती है। लैंगासाइट क्रिस्टल एप्लिकेशन 0.3 से 0.85% के सापेक्ष पास बैंड के साथ फिल्टर का एहसास करने में सक्षम बनाता है और नए प्रकार के आवृत्ति नियंत्रित ऑसिलेटर्स के लिए 0.8% के रेजोनेंस स्पेसिंग के साथ रेज़ोनेटर भी डिजाइन करता है।
|
उत्पाद |
मानक, मिमी (इंच) |
|
एलजीएस वेफर
|
कट गया: देखा के लिए: (yxlt)48.5हे/ 26.3हे और (yxlt)50.1हे/ 25.5हे (एलजीएस) बीएडब्ल्यू के लिए: 1.5हेवाई और 3हेवाई (एलजीएस और एलजीटी) व्यास: 76.2 (3.0)। मोटाई: 0.5 (0.02) समाप्त करें: सामने की ओर पॉलिश।बैकसाइड लैप्ड समानांतरवाद: 5μm ग्राहक विनिर्देशों में परिलक्षित अन्य आकार |
|
एलजीएस प्लेट / ब्लॉक
|
कट गया: देखा के लिए: (yxlt)48.5हे/ 26.3हे और (yxlt)50.1हे/ 25.5हे बीएडब्ल्यू के लिए: 1.5हेवाई और 3हेवाई (एलजीएस और एलजीटी) एल: 10 ~ 40 (0.4 ~ 1.6);डब्ल्यू: 10 ~ 50 (0.4 ~ 2.0); टी: 0.25 ~ 1.0 (0.01 ~ 0.04) समाप्त करें: सामने की ओर पॉलिश।समानांतरवाद: 5 µm ग्राहक विनिर्देशों में परिलक्षित अन्य आकार |
|
LGS/LGT रिंग
|
कट: X आईडी: 1.5 ~ 10.0 (0.06 ~ 0.4) ओडी: 5.0 ~ 20 (0.2 ~ 0.8)। टी: 0.2 ~ 1.0 (0.008 ~ 0.04) समाप्त करें: लैप्ड / पॉलिश। समानांतरवाद: 5 माइक्रोन।छिड़काव इलेक्ट्रोड: Cr-Au ग्राहक विनिर्देशों में परिलक्षित अन्य आकार |
|
क्रिस्टल |
इलेक्ट्रोमैकेनिकल कपलिंग फैक्टर K,% (BAW) | फ़्रीक्वेंसी स्पेसिंग f, % | क्यू-फैक्टर क्यू, ×103 | तापमान आवृत्ति गुणांक TFC, ×10-6/ए |
|
क्वार्ट्ज SiO2 |
7.0 | 0.25 | 100 | 0.5 |
|
लैंगसाइट ला3गा5सिओ14 |
15.8 | 0.90 | 50 | 1.6 |
|
लिथियम टेट्राबोरेट ली2बी4हे7 |
24.0 | 4.00 | 10 | 6.0 |
|
लिथियम टैंटलेट लिटाओ3 |
47.0 | 7.00 | 2 | 4.0 |
अक्सर पूछे जाने वाले प्रश्न:
- क्यू: आप मुख्य रूप से किन उत्पादों पर काम करते हैं?
ए:हम खुद को पीजो वेफर विशेषज्ञ के रूप में देखते हैं।हम लगभग 30 साल पहले चीन में सिंगल क्रिस्टल क्वार्ट्ज के साथ काम करने वाले पहले व्यक्ति हैं।फिर धीरे-धीरे हम LiNbO3, LiTaO3, क्वार्ट्ज ग्लास, LGS, CTGS आदि के क्षेत्र में कदम रखते हैं। विशेष रूप से, यदि आप एक पीजो क्वार्ट्ज आपूर्तिकर्ता की तलाश में हैं, तो हम अंतिम विकल्प हैं!हम हर साल लाखों क्वार्ट्ज ब्लैंक्स आउटसोर्स करते हैं क्योंकि हम बेहतर कोण परिशुद्धता के साथ एटी, एससी और आईटी कट्स में महारत हासिल करते हैं।
- प्रश्न: क्या आप उत्पाद अनुकूलन स्वीकार कर सकते हैं?
ए:हां बिल्कुल।हम आपके अनुरोध के अनुसार बना सकते हैं।इसके अलावा, हम पीजो वेफर्स के साथ इतने अनुभवी हैं कि यदि आप अपनी पसंद के बारे में 100% सुनिश्चित नहीं हैं तो हम आपको प्रासंगिक सुझाव प्रदान कर सकते हैं।इसके अलावा, हमारे पास स्टॉक में कुछ मानक वेफर्स हैं, कृपया हमारे साथ जांचें।
- क्यू: क्या आप हमारे कूरियर एजेंट के माध्यम से सामान पहुंचा सकते हैं?
ए:हां, हमारा सुझाव है कि आप उस कूरियर एजेंट के साथ जाएं जिससे आप सबसे अधिक परिचित हैं (डीएचएल, फेडेक्स, यूपीएस इत्यादि)।हम आपके खाते के माध्यम से जहाज भेज सकते हैं।और, ज़ाहिर है, हम शिपिंग लागत को बचाने में आपकी मदद करने के लिए उत्पादों को स्वीकार्य आकार में सुरक्षित रूप से पैक करेंगे।यदि आपको माल ढुलाई की देखभाल करने की आवश्यकता है, तो यह भी कोई समस्या नहीं है।हमारे पास अंतरराष्ट्रीय कूरियर कंपनियों के साथ भी अच्छी छूट है।
- क्यू: आप कैसे गारंटी दे सकते हैं कि हमें वह मिलेगा जो हम सुरक्षित रूप से चाहते हैं?
ए:वेफर उत्पाद नाजुक और कभी-कभी महंगे होते हैं।आखिरी चीज, निर्माता के रूप में, हम देखना चाहते हैं कि हमारे द्वारा बनाए गए उत्पाद कूरियर के दौरान क्षतिग्रस्त हो गए थे।नतीजतन, हम वेफर्स को पर्याप्त रूप से पैक करेंगे और उन्हें बफर स्पंज से भरे उचित कार्टन में डाल देंगे।हालांकि, कभी-कभी दुर्घटनाएं अपरिहार्य होती हैं।तो, कृपया अनुसरण करें"स्वीकृति जांच"नीचे दिए गए चित्र में दिखाए गए चरण।यदि अवांछित हुआ, तो यदि आप जाँच के चरणों का पालन करते हैं, तो हम या तो पुनःपूर्ति देंगे या धनवापसी करेंगे।
स्वीकृति जांच
- उत्पाद नाजुक है।हमने इसे पर्याप्त रूप से पैक किया है और इसे नाजुक करार दिया है।हम परिवहन गुणवत्ता सुनिश्चित करने के लिए उत्कृष्ट घरेलू और अंतरराष्ट्रीय एक्सप्रेस कंपनियों के माध्यम से वितरित करते हैं।
- माल प्राप्त करने के बाद, कृपया सावधानी से संभालें और जांचें कि बाहरी कार्टन अच्छी स्थिति में है या नहीं।बाहरी कार्टन को सावधानी से खोलें और जांचें कि पैकिंग बॉक्स संरेखण में हैं या नहीं।उन्हें बाहर निकालने से पहले एक तस्वीर लें।
मैं
- कृपया वैक्यूम पैकेज को एक साफ कमरे में खोलें जब उत्पादों को लागू किया जाना है।
- यदि कूरियर के दौरान उत्पाद क्षतिग्रस्त पाए जाते हैं, तो कृपया तुरंत एक तस्वीर लें या एक वीडियो रिकॉर्ड करें।क्षतिग्रस्त उत्पादों को पैकेजिंग बॉक्स से बाहर न निकालें!हमसे तुरंत संपर्क करें और हम समस्या का अच्छी तरह से समाधान करेंगे।
