लैंगासाइट डबल साइड पॉलिश्ड वेफर 60 मिमी यूलर एंगल्स 0° 138.5° 26.7°
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | BonTek |
| प्रमाणन: | ISO:9001, ISO:14001 |
| मॉडल संख्या: | लैंगासाइट वेफर्स |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 5 पीसी |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | कैसेट / जार पैकेज, वैक्यूम सील |
| प्रसव के समय: | 1-4 सप्ताह |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5000 पीसी / माह |
|
विस्तार जानकारी |
|||
| उत्पाद: | लैंगासाइट वेफर्स | विकास विधि: | ज़ोक्राल्स्की |
|---|---|---|---|
| कठोरता: | 6.6 मोहस | प्रतिरोधकता: | 4.0×1012Ω/सेमी-1 |
| थर्मल विस्तार (x10-6 / ओसी): | α 11: 5.10 α 33: 3.61 | ध्वनिक वेग, देखा: | 2400 (एम/सेकंड) |
| आवृत्ति स्थिरांक, BAW: | 1380 (केएचजेड/मिमी) | पीजोइलेक्ट्रिक युग्मन: | K2 (%) BAW: 2.21 SAW: 0.3 |
| प्रमुखता देना: | डबल साइड पॉलिश वेफर 60 मिमी,6.6 मोहस लैंगासाइट सबस्ट्रेट्स,लैंगसाइट डबल साइड पॉलिश वेफर |
||
उत्पाद विवरण
यूलर एंगल्स 0°,138.5°,26.7°लैंगासाइट वेफर्स डबल साइड पोलिशव्यास 100 मिमी

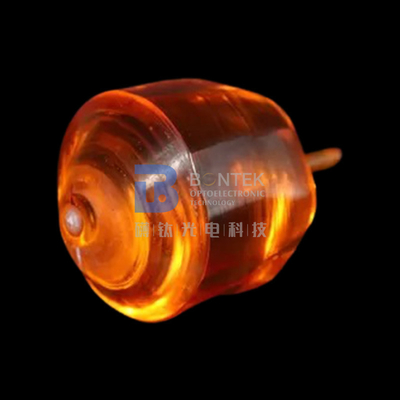

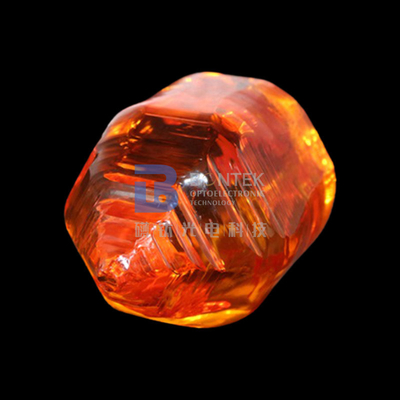

लैंथेनम गैलियम सिलिकेट क्रिस्टल में उत्कृष्ट भौतिक और रासायनिक गुण होते हैं और इसमें ऑप्टिकल और इलेक्ट्रो-ऑप्टिकल गुण होते हैं।यह एक नए प्रकार का ऑप्टिकल-इलेक्ट्रो-ऑप्टिकल क्यू-स्विच सामग्री है।लैंथेनम गैलियम सिलिकेट (एलजीएस) में अच्छे इलेक्ट्रो-ऑप्टिकल गुण होते हैं, आधा-लहर वोल्टेज को पहलू अनुपात के साथ समायोजित किया जा सकता है, इसकी ऑप्टिकल क्षति सीमा अधिक होती है, ऑप्टिकल रोटेशन छोटा, मध्यम कठोरता और अच्छा यांत्रिक गुण और रासायनिक स्थिरता उत्कृष्ट होती है। इलेक्ट्रो-ऑप्टिक क्रिस्टल।

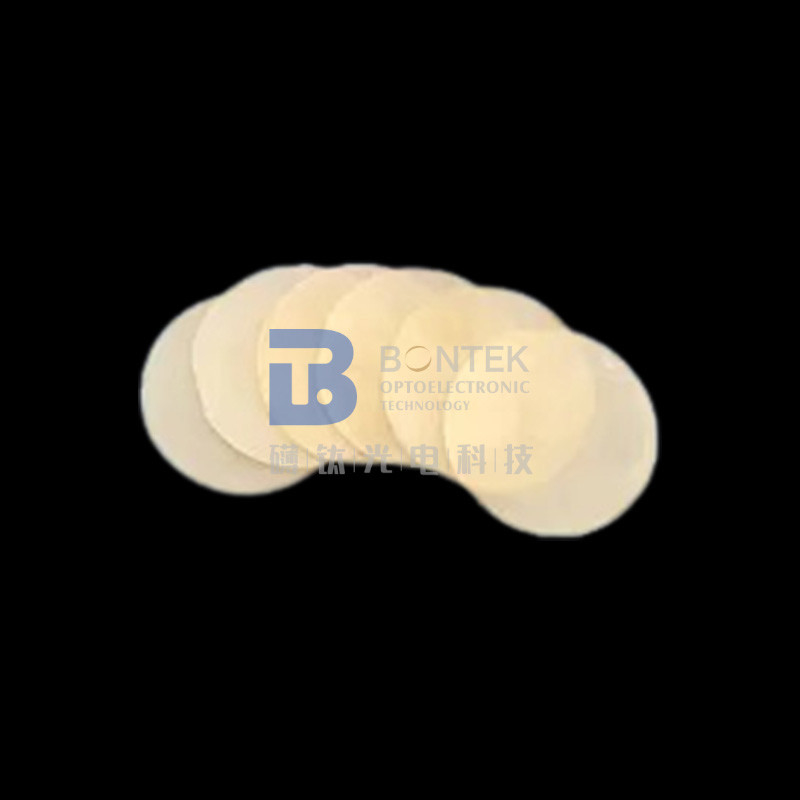

लैंगासाइट वेफर्स सतह ध्वनिक तरंग अनुप्रयोगों में उपयोग के लिए उपयुक्त सिंगल क्रिस्टल लैंगासाइट से निर्मित सब्सट्रेट हैं।इस तरह के वेफर्स को आमतौर पर एक संदर्भ फ्लैट के साथ 3 "व्यास के रूप में निर्दिष्ट किया जाता है। वेफर ओरिएंटेशन वांछित घटक प्रदर्शन विशेषताओं के आधार पर ग्राहक निर्दिष्ट होता है। एक उच्च गुणवत्ता, कम क्षति सतह को पॉलिश करके एक प्रमुख (प्रसार) सतह पर तैयार किया जाता है। पीछे की तरफ है आमतौर पर अवांछित कंपन मोड को कम करने के लिए एक रफ फिनिश के लिए लैप किया जाता है।
|
क्रिस्टल की संरचना |
क्षेत्रीय प्रणाली, समूह 33 a= 8.1783 c = 5.1014 |
|
विकास विधि |
ज़ोक्राल्स्की |
|
कठोरता |
6.6 मोहस |
|
घनत्व |
5.754 ग्राम/सेमी3 |
|
पिघल बिंदु |
1470 o C (चरण संक्रमण बिंदु: N/A) |
|
थर्मल विस्तार (x10-6 / ओसी) |
α 11: 5.10 α 33: 3.61 |
|
ध्वनिक वेग, देखा |
2400 (एम/सेकंड) |
|
आवृत्ति स्थिरांक, BAW |
1380 (केएचजेड/मिमी) |
|
पीजोइलेक्ट्रिक युग्मन |
K2 (%) BAW: 2.21 SAW: 0.3 |
|
समावेशन |
एन0 |
|
लैंगासाइट वेफर, YXIs /0/140/25 |
सहनशीलता |
|
|
कट, A1 |
138.5° |
± 0.1° |
|
कट, A2 |
26.7° |
± 0.1° |
|
व्यास डी मिमी |
100 मिमी |
± 0.25 मिमी |
|
मोटाई |
0.50 मिमी |
±0.03मिमी |
|
संदर्भ फ्लैट F1, मिमी |
32.0 मिमी |
± 2.50 मिमी |
|
माध्यमिक फ्लैट F2, मिमी |
11.0 मिमी |
±2.00mm |
|
सतह |
||
|
सामने की सतह खत्म |
पॉलिश रा <1.0 एनएम |
|
|
पीछे की सतह खत्म |
लैप्ड, 0.4 अपराह्न <रा <0.6μm |
|
|
समतलता |
<10μm |
|
|
सामने की सतह के दोष |
||
|
खरोंच, दरारें, संदूषण, अन्य (डिम्पल, गड्ढे। संतरे का छिलका) |
दृश्य निरीक्षण से ऐसा कोई दोष नहीं |
|
|
चिप्स |
|
|
|
एज चिप्स सरफेस |
रेडियल गहराई <0.5 मिमी: |
|
|
झुकना |
गोल किनारा |
|
अक्सर पूछे जाने वाले प्रश्न:
- क्यू: आप मुख्य रूप से किन उत्पादों पर काम करते हैं?
ए:हम खुद को पीजो वेफर विशेषज्ञ के रूप में देखते हैं।हम लगभग 30 साल पहले चीन में सिंगल क्रिस्टल क्वार्ट्ज के साथ काम करने वाले पहले व्यक्ति हैं।फिर धीरे-धीरे हम LiNbO3, LiTaO3, क्वार्ट्ज ग्लास, LGS, CTGS आदि के क्षेत्र में कदम रखते हैं। विशेष रूप से, यदि आप एक पीजो क्वार्ट्ज आपूर्तिकर्ता की तलाश में हैं, तो हम अंतिम विकल्प हैं!हम हर साल लाखों क्वार्ट्ज ब्लैंक्स आउटसोर्स करते हैं क्योंकि हम बेहतर कोण परिशुद्धता के साथ एटी, एससी और आईटी कट्स में महारत हासिल करते हैं।
- प्रश्न: क्या आप उत्पाद अनुकूलन स्वीकार कर सकते हैं?
ए:हां बिल्कुल।हम आपके अनुरोध के अनुसार बना सकते हैं।इसके अलावा, हम पीजो वेफर्स के साथ इतने अनुभवी हैं कि यदि आप अपनी पसंद के बारे में 100% सुनिश्चित नहीं हैं तो हम आपको प्रासंगिक सुझाव प्रदान कर सकते हैं।इसके अलावा, हमारे पास स्टॉक में कुछ मानक वेफर्स हैं, कृपया हमारे साथ जांचें।
- क्यू: क्या आप हमारे कूरियर एजेंट के माध्यम से सामान पहुंचा सकते हैं?
ए:हां, हमारा सुझाव है कि आप उस कूरियर एजेंट के साथ जाएं जिससे आप सबसे अधिक परिचित हैं (डीएचएल, फेडेक्स, यूपीएस इत्यादि)।हम आपके खाते के माध्यम से जहाज भेज सकते हैं।और, ज़ाहिर है, हम शिपिंग लागत को बचाने में आपकी मदद करने के लिए उत्पादों को स्वीकार्य आकार में सुरक्षित रूप से पैक करेंगे।यदि आपको माल ढुलाई की देखभाल करने की आवश्यकता है, तो यह भी कोई समस्या नहीं है।हमारे पास अंतरराष्ट्रीय कूरियर कंपनियों के साथ भी अच्छी छूट है।
- क्यू: आप कैसे गारंटी दे सकते हैं कि हमें वह मिलेगा जो हम सुरक्षित रूप से चाहते हैं?
ए:वेफर उत्पाद नाजुक और कभी-कभी महंगे होते हैं।आखिरी चीज, निर्माता के रूप में, हम देखना चाहते हैं कि हमारे द्वारा बनाए गए उत्पाद कूरियर के दौरान क्षतिग्रस्त हो गए थे।नतीजतन, हम वेफर्स को पर्याप्त रूप से पैक करेंगे और उन्हें बफर स्पंज से भरे उचित कार्टन में डाल देंगे।हालांकि, कभी-कभी दुर्घटनाएं अपरिहार्य होती हैं।तो, कृपया अनुसरण करें"स्वीकृति जांच"नीचे दिए गए चित्र में दिखाए गए चरण।यदि अवांछित हुआ, तो यदि आप जाँच के चरणों का पालन करते हैं, तो हम या तो पुनःपूर्ति देंगे या धनवापसी करेंगे।
स्वीकृति जांच
- उत्पाद नाजुक है।हमने इसे पर्याप्त रूप से पैक किया है और इसे नाजुक करार दिया है।हम परिवहन गुणवत्ता सुनिश्चित करने के लिए उत्कृष्ट घरेलू और अंतरराष्ट्रीय एक्सप्रेस कंपनियों के माध्यम से वितरित करते हैं।
- माल प्राप्त करने के बाद, कृपया सावधानी से संभालें और जांचें कि बाहरी कार्टन अच्छी स्थिति में है या नहीं।बाहरी कार्टन को सावधानी से खोलें और जांचें कि पैकिंग बॉक्स संरेखण में हैं या नहीं।उन्हें बाहर निकालने से पहले एक तस्वीर लें।
मैं
- कृपया वैक्यूम पैकेज को एक साफ कमरे में खोलें जब उत्पादों को लागू किया जाना है।
- यदि कूरियर के दौरान उत्पाद क्षतिग्रस्त पाए जाते हैं, तो कृपया तुरंत एक तस्वीर लें या एक वीडियो रिकॉर्ड करें।क्षतिग्रस्त उत्पादों को पैकेजिंग बॉक्स से बाहर न निकालें!हमसे तुरंत संपर्क करें और हम समस्या का अच्छी तरह से समाधान करेंगे।
