हम व्यापक चिप फाउंड्री सेवाएं प्रदान करने में विशेषज्ञ हैं, जो उच्च गुणवत्ता वाले वेफर प्रसंस्करण और निर्माण की आवश्यकता वाले ग्राहकों के लिए खानपान करते हैं। बस डिजाइन योजनाओं और विनिर्देशों प्रदान करके,हम आपकी आवश्यकताओं को पूरा करने के लिए अनुकूलित समाधान प्रदान करते हैं।लिथियम निओबेट (LiNbO)₃),लिथियम टैंटलेट (LitaO)₃),एकल क्रिस्टल क्वार्ट्ज,पिघला हुआ सिलिका ग्लास,बोरोसिलिकेट ग्लास (BF33),सोडा-लाइम ग्लास,सिलिकॉन वेफर्स, औरनीलम, विभिन्न अनुप्रयोगों के लिए बहुमुखी प्रतिभा सुनिश्चित करता है।

उन्नत वेफर सामग्री पोर्टफोलियो
हमारी विशेषज्ञता उद्योग मानक और विदेशी सब्सट्रेट को शामिल करती हैः

• लिथियम नियोबेट (LiNbO3, 4"-6" वेफर्स)
• लिथियम टैंटलेट (LiTaO3, Z-cut/Y-cut)
• एकल क्रिस्टल क्वार्ट्ज (एटी-कट/एससी-कट)
• फ्यूज्ड सिलिकॉन (कॉर्निंग 7980 समकक्ष)
• बोरोसिलिकेट ग्लास (BF33/Schott Borofloat®)
• सिलिकॉन (100/111 अभिविन्यास, अधिकतम 200 मिमी)
• नीलमणि (सी-प्लेन/आर-प्लेन, 2" ′′8")

कोर फैब्रिकेशन टेक्नोलॉजीज

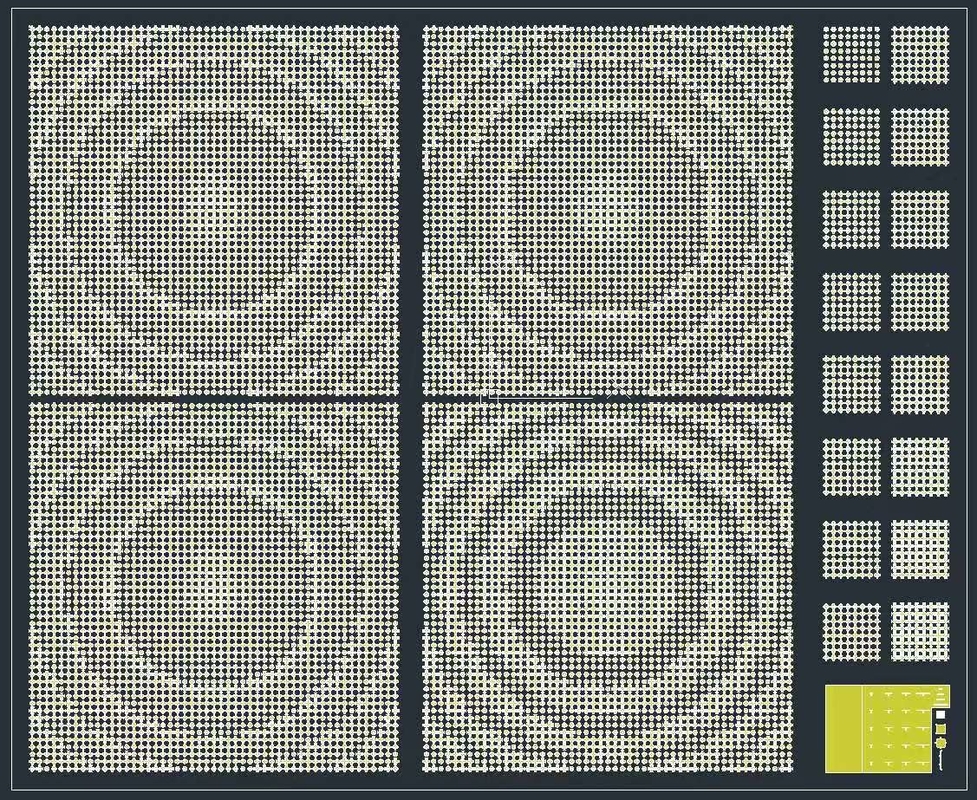

1. लिथोग्राफी

   • इलेक्ट्रॉन बीम लिथोग्राफी (EBL, 10nm रिज़ॉल्यूशन)
   • स्टेपर लिथोग्राफी (आई-लाइन, 365 एनएम)
   • निकटता मुखौटा संरेखक (5μm संरेखण सटीकता)

2. उत्कीर्णन

   • ICP-RIE (SiO2/Si etch rate 500nm/min)
   • DRIE (आकार अनुपात 30:1, बॉश प्रक्रिया)
   • आयन बीम उत्कीर्णन (कोणीय एकरूपता <±2°)

3. पतली फिल्म अवशेष

   • ALD (Al2O3/HfO2, <1nm एकरूपता)
   • PECVD (SiNx/SiO2, तनाव नियंत्रित)
   • मैग्नेट्रॉन स्पटरिंग (Au/Pt/Ti, 5nm1μm)

4. वेफर बंधन

   • एनोडिक बॉन्डिंग (ग्लास-टू-सीआई, 400°C/1kV)
   • यूटेक्टिक बॉन्डिंग (Au-Si, 363°C)
   • चिपकने वाला बंधन (BCB/SU-8, <5μm warpage)

सहायक प्रक्रिया अवसंरचना

• परिशुद्धता पीसने (टीटीवी <2μm)
• सीएमपी पॉलिशिंग (रा < 0.5 एनएम)
• लेजर कटिंग (50μm कतरनी चौड़ाई)
• थ्री-डी मेट्रोलॉजी (व्हाइट-लाइट इंटरफेरोमेट्री)
