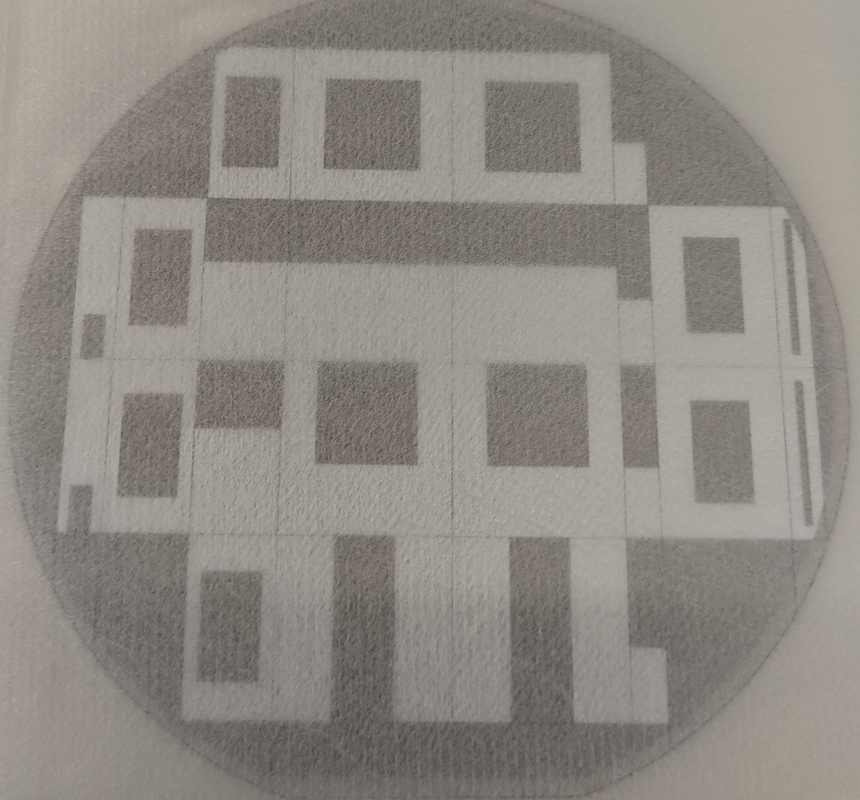

क्रांतिकारी चिप निर्माण सटीक नवाचार और उत्कृष्टता पीज़ोइलेक्ट्रिक वेफर
उत्पाद विवरण:
Place of Origin: | China |
ब्रांड नाम: | CQTGROUP |
प्रमाणन: | ISO:9001, ISO:14001 |
Model Number: | Chip Fabrication |
भुगतान & नौवहन नियमों:
Minimum Order Quantity: | 1 pcs |
---|---|
मूल्य: | बातचीत योग्य |
Packaging Details: | Cassette/ Jar package, vaccum sealed |
Delivery Time: | 1-4 weeks |
Payment Terms: | T/T |
Supply Ability: | 10000 pcs/Month |
विस्तार जानकारी |
|||
Product: | Chip Fabrication | materials: | LiNbO₃,LiTaO₃,Crystal Quartz,Glass,Sapphire etc. |
---|---|---|---|
Type of service: | Lithography,Etching,Coating, Bonding | Lithography: | EBL Proximity Lithograph oStepper Lithography |
Bonding: | Anodic Bonding,Eutectic Bonding,LPCVD/PECVD/ALD | Coating: | Electron Beam Evaporation/Magnetron Sputtering/LPCVD/PECVD/ALD |
प्रमुखता देना: | परिशुद्धता पिज़ोइलेक्ट्रिक वेफर,चिप निर्माण पिज़ोइलेक्ट्रिक वेफर |
उत्पाद विवरण
क्रांतिकारी चिप निर्माण सटीक नवाचार और उत्कृष्टता
उन्नत चिप फाउंड्री सेवाओं में अग्रणी, हम आपके डिजाइन अवधारणाओं को उच्च प्रदर्शन वाले अर्धचालक और एमईएमएस उपकरणों में बदलकर नवाचार को सशक्त बनाते हैं।अत्याधुनिक सुविधाओं और अनुभवी विशेषज्ञों की एक टीम के साथ, हम अपने अद्वितीय आवश्यकताओं के अनुरूप अंत-टू-एंड समाधान प्रदान करते हैं. बस अपने डिजाइन योजनाओं और विनिर्देशों प्रदान,और हम बाकी का काम करते हैं, जो सबसे अधिक मांग वाले मानकों को पूरा करने वाले सटीक इंजीनियरिंग वाले वेफर्स और घटकों को वितरित करते हैं.
हमारे व्यापक पोर्टफोलियो में वेफर सामग्री शामिल हैंलिथियम निओबेट (LiNbO)₃),लिथियम टैंटलेट (LitaO)₃),एकल क्रिस्टल क्वार्ट्ज,पिघला हुआ सिलिका ग्लास,बोरोसिलिकेट ग्लास (BF33),सोडा-लाइम ग्लास,सिलिकॉन वेफर्स, औरनीलम, जो हमें उद्योगों में अनुप्रयोगों की एक विस्तृत श्रृंखला का समर्थन करने में सक्षम बनाता है।
अत्याधुनिक प्रसंस्करण प्रौद्योगिकी
- लिथोग्राफी:
- इलेक्ट्रॉन बीम लिथोग्राफी (ईबीएल): अल्ट्रा-हाई-रिज़ॉल्यूशन पैटर्निंग के लिए आदर्श, उन्नत फोटोनिक और क्वांटम उपकरणों के लिए नैनोस्केल सुविधाओं को सक्षम करना।
- निकटता लिथोग्राफी: माइक्रोफ्लुइडिक चिप्स और एमईएमएस सेंसर के लिए लागत प्रभावी समाधान।
- स्टेपर लिथोग्राफी: बड़े क्षेत्र वाले वेफर्स के लिए उच्च-प्रवाह, उच्च-सटीक पैटर्निंग, एकीकृत सर्किट (आईसी) और ऑप्टिकल घटकों के लिए एकदम सही है।
- उत्कीर्णन:
- आयन बीम एटिंग (आईबीई)उच्च परिशुद्धता ऑप्टिकल और ध्वनिक तरंग उपकरणों के लिए चिकनी, anisotropic उत्कीर्णन प्रदान करता है।
- गहरी प्रतिक्रियाशील आयन उत्कीर्णन (डीआरआईई): एमईएमएस त्वरणमापक, gyroscopes, और जड़ता सेंसर के लिए उच्च पहलू अनुपात संरचनाओं को सक्षम करता है।
- प्रतिक्रियाशील आयन उत्कीर्णन (RIE): पतली फिल्म ट्रांजिस्टर (टीएफटी) और माइक्रोफ्लुइडिक चैनलों के लिए बहुमुखी उत्कीर्णन।
- कोटिंग:
- इलेक्ट्रॉन बीम वाष्पीकरण: ऑप्टोइलेक्ट्रॉनिक उपकरणों और सुपरकंडक्टिंग सर्किट के लिए उच्च शुद्धता वाली पतली फिल्मों को जमा करता है।
- मैग्नेट्रॉन स्पटरिंग: आरएफ फिल्टर, एसएवी उपकरणों और सुरक्षात्मक परतों के लिए समान कोटिंग्स का उत्पादन करता है।
- LPCVD/PECVD/ALD: डायलेक्ट्रिक परतों, निष्क्रियता और नैनोस्ट्रक्चर्ड कोटिंग्स के लिए उन्नत जमाव तकनीकें।
- बंधन:
- एनोडिक बॉन्डिंग: एमईएमएस दबाव सेंसर और माइक्रोफ्लुइडिक उपकरणों के लिए हेर्मेटिक सील बनाता है।
- यूटेक्टिक बॉन्डिंग: पावर इलेक्ट्रॉनिक्स और एलईडी पैकेजिंग के लिए मजबूत, कम प्रतिरोध वाले इंटरकनेक्ट सुनिश्चित करता है।
- चिपकने वाला/वायर बंधन: हाइब्रिड एकीकरण और आईसी पैकेजिंग के लिए लचीले समाधान प्रदान करता है।
- पतला करना, काटना और ड्रिल करना:
- सटीक पीसने और पतला करने: लचीले इलेक्ट्रॉनिक्स और उन्नत पैकेजिंग के लिए अति पतले वेफर्स प्राप्त करता है।
- कटिंग और कटिंग: आईसी और एमईएमएस उपकरणों के लिए मर के साफ, सटीक पृथक्करण को सक्षम करता है।
- लेजर ड्रिलिंग: थ्रीडी एकीकरण और इंटरकनेक्ट के लिए माइक्रो-वीस और थ्रू-सिलिकॉन वीस (टीएसवी) बनाता है।
सफलता की कहानियाँ: विचारों को वास्तविकता में बदलना
हमारी सिद्ध विशेषज्ञता ने कई उद्योगों में अग्रणी नवाचारों को सक्षम किया हैः
- सतह ध्वनिक तरंग (SAW) उपकरण: 5जी संचार और IoT अनुप्रयोगों के लिए निर्मित उच्च प्रदर्शन वाले SAW फिल्टर और सेंसर।
- लिथियम निओबेट रिंग ट्रांसड्यूसर: क्वांटम कंप्यूटिंग और फोटोनिक सर्किट के लिए अतिसंवेदनशील ट्रांसड्यूसर वितरित किए।
- माइक्रोफ्लुइडिक चिप्स: बायोमेडिकल डायग्नोस्टिक्स और दवा की खोज के लिए लैब-ऑन-ए-चिप समाधान सक्षम किया।
- एमईएमएस त्वरक मापक और जिरोस्कोप: ऑटोमोबाइल और एयरोस्पेस सिस्टम के लिए उच्च परिशुद्धता वाले जड़ता सेंसर का उत्पादन किया।
- ऑप्टिकल वेवगाइड: एकीकृत फोटोनिक्स और LiDAR प्रणालियों के लिए निर्मित कम हानि वाले तरंग मार्ग।
हमें क्यों चुनें?
- अंत से अंत तक समाधान: डिजाइन परामर्श से लेकर अंतिम पैकेजिंग तक, हम आपकी परियोजनाओं के लिए निर्बाध समर्थन प्रदान करते हैं।
- भौतिक बहुमुखी प्रतिभा: विभिन्न अनुप्रयोगों के लिए वेफर सामग्री की एक विस्तृत श्रृंखला तक पहुंच।
- उन्नत तकनीकेंउच्च प्रदर्शन प्रदान करने के लिए नवीनतम विनिर्माण तकनीकों का लाभ उठाना।
- सिद्ध विशेषज्ञता: दूरसंचार से लेकर स्वास्थ्य सेवा तक विभिन्न उद्योगों में सफल परियोजनाओं का एक ट्रैक रिकॉर्ड।
हमारे साथ साझेदारी करें अपने डिजाइनों की पूरी क्षमता को उजागर करने के लिए. चाहे आप अगली पीढ़ी के एमईएमएस उपकरणों, फोटॉनिक सर्किट, या माइक्रोफ्लुइडिक सिस्टम विकसित कर रहे हैं,हम नवाचार में आपके विश्वसनीय साझेदार हैंआइए हम मिलकर प्रौद्योगिकी के भविष्य को फिर से परिभाषित करें।
