उन्नत फोटोनिक अनुप्रयोगों के लिए इंसुलेटर (एलटीओआई) पर लिथियम टैंटलेट को अनलॉक करना
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | BonTek |
| प्रमाणन: | ISO:9001, ISO:14001 |
| मॉडल संख्या: | एलएनओआई वेफर |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 25 पीसी |
|---|---|
| मूल्य: | $2000/pc |
| पैकेजिंग विवरण: | कैसेट/जार पैकेज, वैक्यूम सीलबंद |
| प्रसव के समय: | 1-4 सप्ताह |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 50000 पीसी / माह |
|
विस्तार जानकारी |
|||
| उत्पाद: | इन्सुलेटर पर LiTaO3 | व्यास: | 4 इंच, Φ100 मिमी |
|---|---|---|---|
| ऊपरी परत: | लिथियम टैंटलेट | शीर्ष मोटाई: | 300~600nm |
| आतपन: | SiO2 थर्मल ऑक्साइड | सूर्यातप की मोटाई: | 2000±15nm; 2000±15nm; 3000±50nm; 3000±50nm; 4700±100nm 4700±10 |
| सब्सट्रेट: | सिलिकॉन बिस्किट | आवेदन: | ऑप्टिकल वेवगाइड्स और माइक्रोवेवगाइड्स |
| प्रमुखता देना: | इंसुलेटर पर फोटोनिक लिथियम टैंटलेट,एलटीओआई पीजोइलेक्ट्रिक वेफर |
||
उत्पाद विवरण
उन्नत फोटोनिक अनुप्रयोगों के लिए इंसुलेटर (एलटीओआई) पर लिथियम टैंटलेट की क्षमता को अनलॉक करना
LTOI का मतलब इंसुलेटर पर लिथियम टैंटलेट है, जो एकीकृत फोटोनिक्स के क्षेत्र में उपयोग की जाने वाली एक विशेष सब्सट्रेट तकनीक है।इसमें एक इंसुलेटिंग सब्सट्रेट, आमतौर पर सिलिकॉन डाइऑक्साइड (SiO2) या सिलिकॉन नाइट्राइड (Si3N4) पर लिथियम टैंटलेट (LiTaO3) क्रिस्टल की एक पतली परत का स्थानांतरण शामिल है।एलटीओआई सबस्ट्रेट्स कॉम्पैक्ट और उच्च-प्रदर्शन वाले फोटोनिक उपकरणों के विकास के लिए अद्वितीय लाभ प्रदान करते हैं।
एलटीओआई सब्सट्रेट एक बॉन्डिंग प्रक्रिया के माध्यम से बनाए जाते हैं जहां लिथियम टैंटलेट क्रिस्टल की एक पतली परत को एक इंसुलेटिंग सब्सट्रेट पर स्थानांतरित किया जाता है।इस प्रक्रिया को विभिन्न तकनीकों के माध्यम से प्राप्त किया जा सकता है, जिसमें वेफर बॉन्डिंग या आयन-कटिंग शामिल है, जो परतों के बीच एक मजबूत बंधन सुनिश्चित करता है।
एलटीओआई सबस्ट्रेट्स उन्नत फोटोनिक अनुप्रयोगों के लिए अद्वितीय लाभ प्रदान करते हैं।इलेक्ट्रो-ऑप्टिक मॉड्यूलेटर, वेवगाइड, नॉनलाइनियर ऑप्टिकल डिवाइस, सेंसर, क्वांटम फोटोनिक्स और एकीकृत फोटोनिक सर्किट में उनका उपयोग अनुप्रयोगों की विस्तृत श्रृंखला और एकीकृत फोटोनिक्स प्रौद्योगिकी की सीमाओं को आगे बढ़ाने की क्षमता को दर्शाता है।
| एलटीओआई वेफर | |||

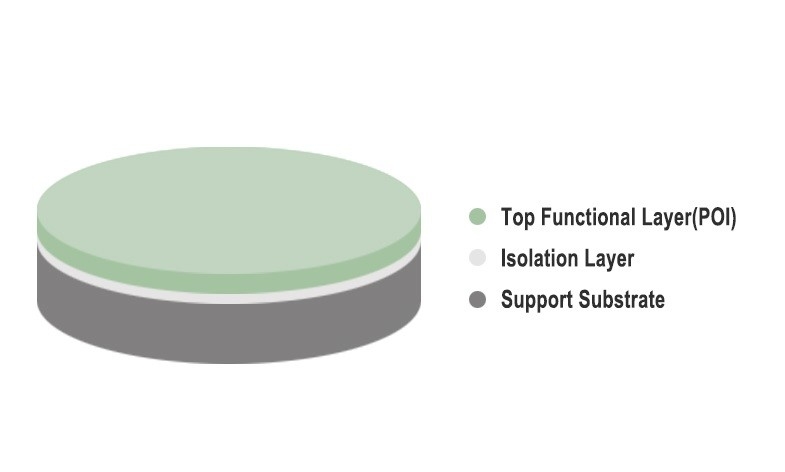

| संरचना | LiTaO3 / SiO2/ सि | एलटीवी/पीएलटीवी | <1.5 μm (5∗5 मिमी2) / 95% |
| व्यास | Φ100 ± 0.2 मिमी | किनारे का बहिष्कार | 5 मिमी |
| मोटाई | 500 ± 20 माइक्रोमीटर | झुकना | 50 माइक्रोन के भीतर |
| प्राथमिक समतल लंबाई | 47.5 ± 2 मिमी 57.5 ± 2 मिमी |
एज ट्रिमिंग | 2 ± 0.5 मिमी |
| वेफर बेवलिंग | आर प्रकार | पर्यावरण | रोह्स 2.0 |
| शीर्ष एलटी परत | |||
| औसत मोटाई | 400/600±10 एनएम | वर्दी | <40 एनएम @17 अंक |
| अपवर्तन सूचकांक | नहीं > 2.2800, न <2.2100 @ 633 एनएम | अभिविन्यास | Z अक्ष ± 0.3° |
| श्रेणी | ऑप्टिकल | भूतल रा | <0.5 एनएम |
| दोष के | >1मिमी कोई नहीं; ≦कुल 300 के अंदर 1 मिमी |
गैर-परतबंदी | कोई नहीं |
| खरोंचना | >1सेमी कोई नहीं; ≦3 के भीतर 1 सेमी |
प्राथमिक फ्लैट | +Y अक्ष ± 1° के लंबवत |
| अलगाव SiO2परत | |||
| औसत मोटाई | 2000 एनएम ± 15 एनएम 3000 एनएम ± 50 एनएम 4700 एनएम ± 100 एनएम | वर्दी | <±1% @17 अंक |
| फैब.तरीका | थर्मल ऑक्साइड | अपवर्तन सूचकांक | 1.45-1.47 @ 633 एनएम |
| सब्सट्रेट | |||
| सामग्री | सी | अभिविन्यास | <100> ± 1° |
| प्राथमिक फ्लैट ओरिएंटेशन | <110> ± 1° | प्रतिरोधकता | > 10 kΩ·सेमी |
| पिछवाड़े का संदूषण | कोई दिखाई देने वाला दाग नहीं | पीठ | खोदना |
