4 इंच एलएनओआई वेफर कॉम्पैक्ट फोटोनिक एकीकरण प्राप्त कर रहा है
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | BonTek |
| प्रमाणन: | ISO:9001, ISO:14001 |
| मॉडल संख्या: | एलएनओआई वेफर |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 25 पीसी |
|---|---|
| मूल्य: | $2000/pc |
| पैकेजिंग विवरण: | कैसेट/जार पैकेज, वैक्यूम सीलबंद |
| प्रसव के समय: | 1-4 सप्ताह |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 50000 पीसी / माह |
|
विस्तार जानकारी |
|||
| उत्पाद: | इन्सुलेटर पर LiNbO3 | व्यास: | 4 इंच, Φ100 मिमी |
|---|---|---|---|
| ऊपरी परत: | लिथियम निओबेट | शीर्ष मोटाई: | 300~600nm |
| आतपन: | SiO2 थर्मल ऑक्साइड | सूर्यातप की मोटाई: | 2000±15nm; 2000±15nm; 3000±50nm; 3000±50nm; 4700±100nm 4700±10 |
| सब्सट्रेट: | सिलिकॉन | आवेदन: | ऑप्टिकल वेवगाइड्स और माइक्रोवेवगाइड्स |
| प्रमुखता देना: | एलएनओआई पीजोइलेक्ट्रिक वेफर,4 इंच एलएनओआई वेफर,इन्सुलेटर पर 300 एनएम LiNbO3 |
||
उत्पाद विवरण
4-इंच एलएनओआई वेफर्स के साथ कॉम्पैक्ट फोटोनिक एकीकरण प्राप्त करना
एलएनओआई का मतलब लिथियम निओबेट ऑन इंसुलेटर है, जो एकीकृत फोटोनिक्स के क्षेत्र में उपयोग की जाने वाली एक विशेष सब्सट्रेट तकनीक है।एलएनओआई सब्सट्रेट का निर्माण लिथियम नाइओबेट (LiNbO3) क्रिस्टल की एक पतली परत को एक इंसुलेटिंग सब्सट्रेट, आमतौर पर सिलिकॉन डाइऑक्साइड (SiO2) या सिलिकॉन नाइट्राइड (Si3N4) पर स्थानांतरित करके किया जाता है।यह तकनीक कॉम्पैक्ट और उच्च-प्रदर्शन वाले फोटोनिक उपकरणों के विकास के लिए अद्वितीय लाभ प्रदान करती है।
एलएनओआई सब्सट्रेट के निर्माण में वेफर बॉन्डिंग या आयन-कटिंग जैसी तकनीकों का उपयोग करके एक इन्सुलेट परत पर LiNbO3 की एक पतली परत को जोड़ना शामिल है।इसका परिणाम एक ऐसी संरचना में होता है जहां LiNbO3 को एक गैर-प्रवाहकीय सब्सट्रेट पर निलंबित कर दिया जाता है, जो विद्युत अलगाव प्रदान करता है और ऑप्टिकल वेवगाइड नुकसान को कम करता है।
एलएनओआई के अनुप्रयोग:
- एकीकृत फोटोनिक्स
- ऑप्टिकल संचार
- सेंसिंग और मेट्रोलॉजी
- क्वांटम ऑप्टिक्स

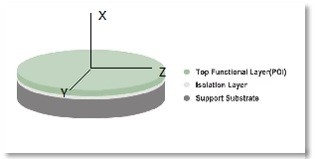

| एलएनओआई वेफर | |||
| संरचना | एलएन/एसआईओ2/ सि | एलटीवी/पीएलटीवी | <1.5 μm (5∗5 मिमी2) / 95% |
| व्यास | Φ100 ± 0.2 मिमी | किनारे का बहिष्कार | 5 मिमी |
| मोटाई | 500 ± 20 माइक्रोमीटर | झुकना | 50 माइक्रोन के भीतर |
| प्राथमिक समतल लंबाई | 47.5 ± 2 मिमी 57.5 ± 2 मिमी |
एज ट्रिमिंग | 2 ± 0.5 मिमी |
| वेफर बेवलिंग | आर प्रकार | पर्यावरण | रोह्स 2.0 |
| शीर्ष एलएन परत | |||
| औसत मोटाई | 400/600±10 एनएम | वर्दी | <40 एनएम @17 अंक |
| अपवर्तन सूचकांक | नहीं > 2.2800, न <2.2100 @ 633 एनएम | अभिविन्यास | एक्स अक्ष ± 0.3° |
| श्रेणी | ऑप्टिकल | भूतल रा | <0.5 एनएम |
| दोष के | >1मिमी कोई नहीं; ≦कुल 300 के अंदर 1 मिमी |
गैर-परतबंदी | कोई नहीं |
| खरोंचना | >1सेमी कोई नहीं; ≦3 के भीतर 1 सेमी |
प्राथमिक फ्लैट | +Y अक्ष ± 1° के लंबवत |
| अलगाव SiO2परत | |||
| औसत मोटाई | 2000 एनएम ± 15 एनएम 3000 एनएम ± 50 एनएम 4700 एनएम ± 100 एनएम | वर्दी | <±1% @17 अंक |
| फैब.तरीका | थर्मल ऑक्साइड | अपवर्तन सूचकांक | 1.45-1.47 @ 633 एनएम |
| सब्सट्रेट | |||
| सामग्री | सी | अभिविन्यास | <100> ± 1° |
| प्राथमिक फ्लैट ओरिएंटेशन | <110> ± 1° | प्रतिरोधकता | > 10 kΩ·सेमी |
| पिछवाड़े का संदूषण | कोई दिखाई देने वाला दाग नहीं | पीठ | खोदना |
