मोटाई शीयर मोड प्रेशर सेंसर के लिए एटी कट कोटेड क्वार्ट्ज एंड कैप्स

उत्पाद विवरण

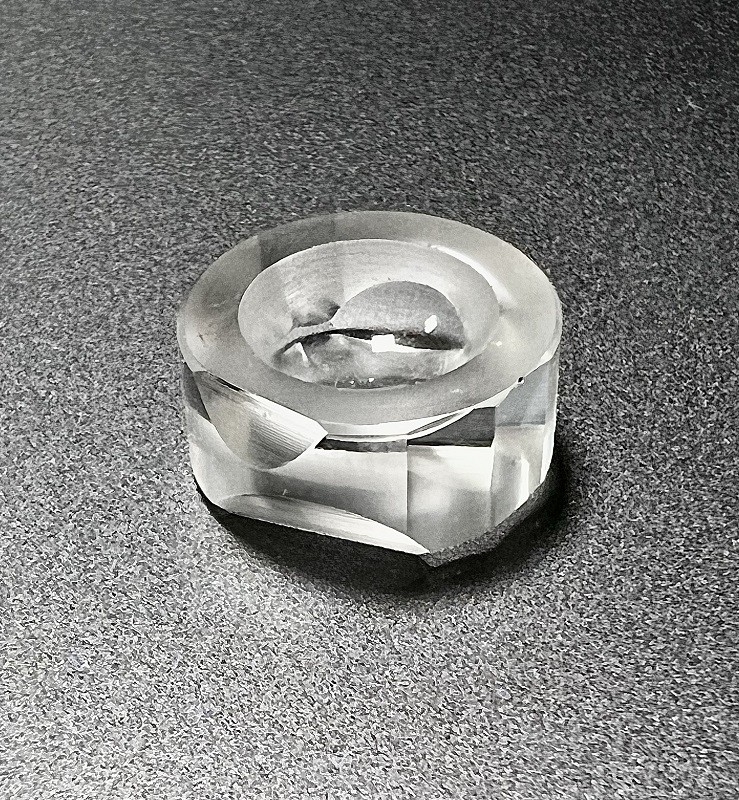

मोटाई शीयर मोड प्रेशर सेंसर के लिए एटी कट कोटेड क्वार्ट्ज़ एंडकैप्स

दोहरे मोडमोटाई-कतरनी तेल और गैस उद्योग में प्रेशर सेंसर का उपयोग किया जाता है।यह दबाव और तापमान दोनों को मापता है और पिछले डिज़ाइनों की तुलना में बढ़ा हुआ रिज़ॉल्यूशन प्रदान करता है।क्वार्ट्ज़ प्रेशर सेंसर डिज़ाइन के लिए रेंज और संवेदनशीलता गुंजयमान यंत्र और एंडकैप आयामों और क्रिस्टलोग्राफिक ओरिएंटेशन द्वारा निर्धारित की जाती है।डिजाइन के प्रदर्शन के उद्देश्यों में अधिकतम तापमान पर पूर्ण पैमाने (5000 psig या 34.474 x 106 Pa) से अधिक दबावों के लिए बार-बार साइकिल चलाने का सामना करने की क्षमता शामिल है।सेंसर के लिए अतिरिक्त प्रदर्शन उद्देश्यों में पूर्ण पैमाने के दबाव के &0.025% से बेहतर सटीकता, पूर्ण पैमाने के &0.015% से बेहतर दोहराव और 0.01 psi (68.95 Pa) से बेहतर रिज़ॉल्यूशन शामिल हैं।

डिजाइन की एक अनूठी विशेषता संयुक्त के माध्यम से अनुनादक को प्रेषित तनाव को कम करने के लिए एक बड़ा सीलिंग क्षेत्र है।सीलिंग फेस के निकट, सिलेंडर की दीवार सिलेंडर बोर के केंद्र से दूर हो जाती है, जिससे सिलेंडर की दीवार की मोटाई कम हो जाती है और आंतरिक बोर त्रिज्या बढ़ जाती है।री-एंट्रेंट एंडकैप डिजाइन में रेजोनेटर इंटरफेस पर एक मोटी सिलिंडर वॉल का इस्तेमाल किया गया है ताकि जॉइंट स्ट्रेस को कम किया जा सके और एंडकैप की जकड़न को कम करने और संवेदनशीलता को बढ़ाने के लिए जॉइंट से दूर एक पतली सिलिंडर वॉल का इस्तेमाल किया जा सके।

BonTek क्वार्ट्ज एंडकैप्स और क्वार्ट्ज गुंजयमान यंत्र प्रदान कर सकता है, दोनों एटी-कट थिकनेस-शियर मोड हैं।
