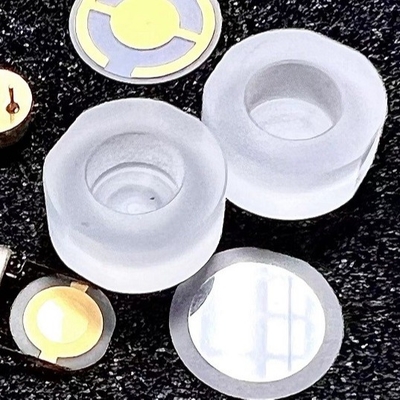

100um सिंगल क्रिस्टल क्वार्ट्ज वेफर SAW फ़िल्टर पाइज़ो ऑसिलेटर रेज़ोनेटर एक्सेलेरेटर के लिए
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | BonTek |
| प्रमाणन: | ISO:9001, ISO:14001 |
| मॉडल संख्या: | पीजोइलेक्ट्रिक वेफर |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 5 पीसीएस |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | कैसेट / जार पैकेज, वैक्यूम सील |
| प्रसव के समय: | 1-4 सप्ताह |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 50000 पीसी/माह |
|
विस्तार जानकारी |
|||
| नाम: | पीजोइलेक्ट्रिक वेफर | दीम।: | 3 इंच, 4 इंच, 6 इंच |
|---|---|---|---|
| सामग्री: | अल्फा क्वार्ट्ज | मोटाई: | 100um ऊपर |
| समतल: | 22mm, 32.5mm, 47.5mm, 57.5mm, Notch | सतह खत्म: | डबल साइड पॉलिश, सिंगल साइड पॉलिश |
| प्रयोग करना: | भूतल ध्वनिक तरंग अनुप्रयोग | आरए: | <1 एनएम, <0.5 एनएम |
| प्रमुखता देना: | क्रिस्टल क्वार्ट्ज पीजोइलेक्ट्रिक वेफर,देखा फिल्टर सिंगल क्रिस्टल क्वार्ट्ज वेफर,पीजो सिंगल क्रिस्टल क्वार्ट्ज वेफर |
||
उत्पाद विवरण
देखा फ़िल्टर पीजो ऑसीलेटर गुंजयमान यंत्र त्वरक के लिए सिंगल क्रिस्टल क्वार्ट्ज वेफर
क्रिस्टल समन्वय अक्ष के एक निश्चित अभिविन्यास के लिए क्वार्ट्ज वेफर को काटने को क्वार्ट्ज वेफर का काटने का पैटर्न कहा जाता है।क्वार्ट्ज क्रिस्टल की अनिसोट्रॉपी के कारण, क्वार्ट्ज स्लाइस के विद्युत और थर्मल गुण उनके विभिन्न लोचदार गुणों, पीजोइलेक्ट्रिक गुणों और तापमान गुणों के कारण भिन्न होते हैं।
क्वार्ट्ज क्रिस्टल के कट प्रतीक को व्यक्त करने के दो तरीके हैं, एक आईआरई मानक द्वारा निर्धारित प्रतीक प्रतिनिधित्व है, दूसरा कस्टम प्रतीक प्रतिनिधित्व क्वार्ट्ज क्रिस्टल के लिए विशिष्ट है।आईआरई (अक्षरों और कोण के एक सेट के साथ प्रतीक (XYZlWt) द्वारा निर्धारित कट प्रकार, XYZ तीन अक्षरों के साथ मूल स्थान की धुरी के साथ चिप मोटाई और लंबाई का प्रतिनिधित्व करने के लिए टी (मोटाई), एल (लंबाई के साथ) ), डब्ल्यू (चौड़ाई) घूर्णन दिशा का प्रतिनिधित्व करने के लिए, कोण वामावर्त ने कहा प्लस और माइनस साइन दक्षिणावर्त कहा।
|
सामग्री |

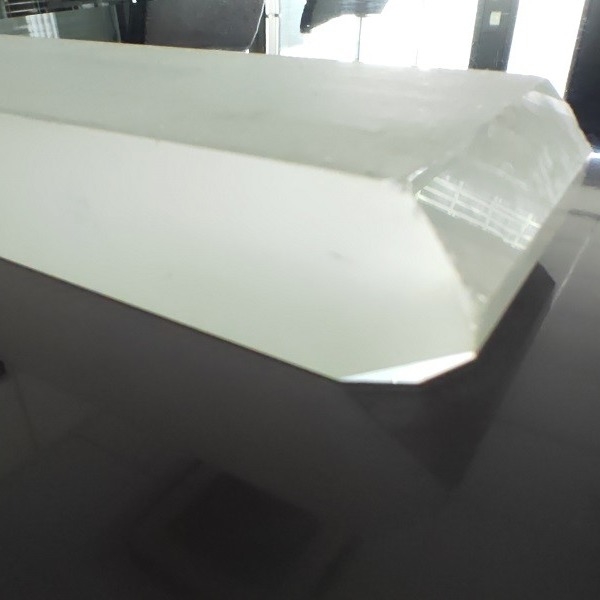

सिंथेटिक पीजोइलेक्ट्रिक क्वार्ट्ज क्रिस्टल |
|||
|
काटने का कोण |
एक्स / वाई / जेड / एटी 32 डिग्री / 33 डिग्री / 35 डिग्री / 36 डिग्री / बीटी / एसटी 42.75 डिग्री आदि या प्रति अनुकूलित |
|||
|
व्यास/आकार |
3" (76.2 मिमी) |
4" (100 मिमी) |
6" (150 मिमी) |
8" (200 मिमी) |
|
टोल (±) |
<0.20 मिमी |
|||
|
सबसे पतली मोटाई |
0.08 मिमी मिन-अप |
0.10 मिमी मिन-अप |
0.20 मिमी न्यूनतम-अप |
0.35 मिमी न्यूनतम- |
|
प्राथमिक फ्लैट |
22 मिमी |
32 मिमी |
42.5 मिमी |
57.5 मिमी या पायदान |
|
एलटीवी (5mmx5mm) |
<1.5μm |
|||
|
टीटीवी |
<1.5~10 µm |
|||
|
सिर झुकाना |
± 10 ~ ± 50um |
|||
|
ताना |
<10~40μm |
|||
|
पीएलटीवी (<0.5um) |
≥95% (5 मिमी * 5 मिमी) |
|||
|
ओरिएंटेशन फ्लैट |
सभी उपलब्ध |
|||
|
सतह का प्रकार |
सिंगल साइड पोलिश / डबल साइड पोलिश / Lapped |
|||
|
पॉलिश पक्ष Ra |
<0.5nm या प्रति अनुरोध विशिष्ट |
|||
|
बैक साइड मानदंड |
सामान्य 0.2-0.5μm या अनुकूलित के रूप में है |
|||
|
एज मानदंड |
आर = 0.2 मिमी या बुलनोज़ |
|||
|
सामग्री संपत्ति |
ईसीडी |
ग्रेड 4 से बेहतर |
||
|
समावेश |
ग्रेड II से बेहतर |
|||
|
क्यू-मूल्य |
ग्रेड सी . से बेहतर |
|||
|
वेफर सतह मानदंड |
कण ￠>0.3 µ m |
<= 30 |
||
|
खरोंच, छिलना |
कोई भी नहीं |
|||
|
दोष |
कोई धार दरार, खरोंच, आरी के निशान, दाग नहीं |
|||
|

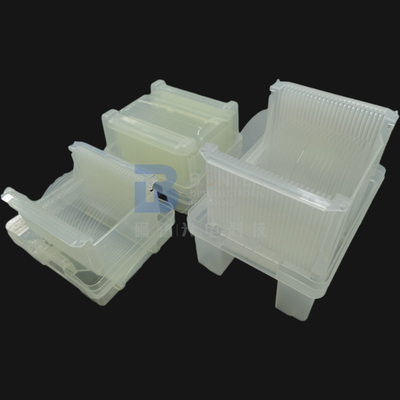

पैकेजिंग |
मात्रा/वेफर बॉक्स |
25 पीसी प्रति बॉक्स, अर्ध मानक |
||
स्वीकृति जांच
- उत्पाद नाजुक है।हमने इसे पर्याप्त रूप से पैक किया है और इसे नाजुक करार दिया है।हम परिवहन गुणवत्ता सुनिश्चित करने के लिए उत्कृष्ट घरेलू और अंतरराष्ट्रीय एक्सप्रेस कंपनियों के माध्यम से वितरित करते हैं।
- माल प्राप्त करने के बाद, कृपया सावधानी से संभालें और जांचें कि बाहरी कार्टन अच्छी स्थिति में है या नहीं।बाहरी कार्टन को सावधानी से खोलें और जांचें कि पैकिंग बॉक्स संरेखण में हैं या नहीं।उन्हें बाहर निकालने से पहले एक तस्वीर लें।
मैं
- कृपया वैक्यूम पैकेज को एक साफ कमरे में खोलें जब उत्पादों को लागू किया जाना है।
- यदि कूरियर के दौरान उत्पाद क्षतिग्रस्त पाए जाते हैं, तो कृपया तुरंत एक तस्वीर लें या एक वीडियो रिकॉर्ड करें।क्षतिग्रस्त उत्पादों को पैकेजिंग बॉक्स से बाहर न निकालें!हमसे तुरंत संपर्क करें और हम समस्या का अच्छी तरह से समाधान करेंगे।
