एटी एससी कट क्वार्ट्ज क्रिस्टल ब्लैंक सिंगल डबल जेडटीसी के साथ घुमाया गया
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | BonTek |
| प्रमाणन: | ISO:14001 |
| मॉडल संख्या: | सिंगल क्रिस्टल क्वार्ट्ज |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 100 पीसी |
|---|---|
| मूल्य: | बातचीत योग्य |

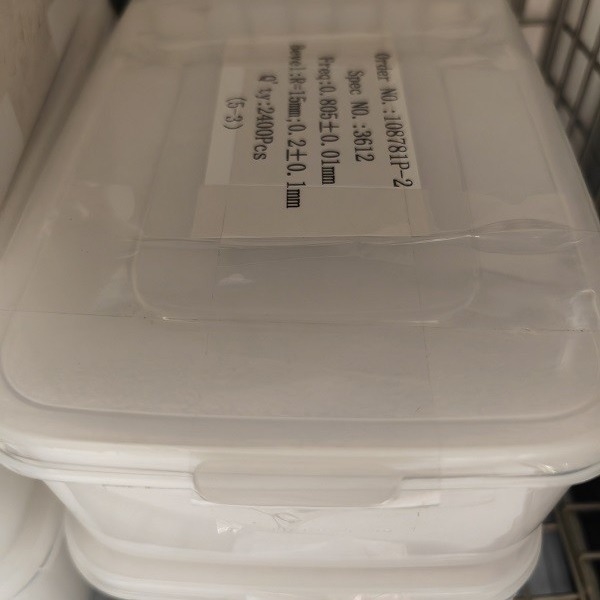

| पैकेजिंग विवरण: | कैसेट/जार, पीई फोम के साथ एक गत्ते का डिब्बा में डाल दिया। |
| प्रसव के समय: | 1-4 सप्ताह |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 200000 पीसी / माह |
|
विस्तार जानकारी |
|||
| उत्पाद: | सुसंस्कृत क्वार्ट्ज | आवृत्ति: | नक़्क़ाशी द्वारा 0.5 मेगाहर्ट्ज ~ 70 मेगाहर्ट्ज |
|---|---|---|---|
| रोटेशन: | एटी-कट, एससी-कट | कोण: | ±10″, ±15″, ±30″, ±1′, ±2′, ..., आदि। |
| आकार: | 10 मिमी, 15 मिमी, 10 × 10 मिमी आदि। | ऑर्डो: | Fundamental; मौलिक; 3rd Overtone; तीसरा ओवरटोन; 5th Overtone 5 |
| सतह: | #1000(9u); #2000(7u); #3000(5u); #4000(3u); पॉलिश और नक़्क़ाशीदार Std | डायोपट्रिक: | प्लानो-उत्तल: 0.5 डायोपट्रिक～10 डायोपट्रिक द्वि-उत्तल: 10 डायोपट्रिक～15 डायोपट्रिक |
| प्रमुखता देना: | एटी एससी कट क्वार्ट्ज क्रिस्टल ब्लैंक्स,सिंगल रोटेटेड क्वार्ट्ज क्रिस्टल ब्लैंक्स,क्वार्ट्ज क्रिस्टल पीजोइलेक्ट्रिक वेफर ब्लैंक्स |
||
उत्पाद विवरण
सिंगल और डबल रोटेट एटीएससी कटZTC के साथ क्वार्ट्ज क्रिस्टल ब्लैंक
आवृत्ति बनाम तापमान
तापमान के एक समारोह के रूप में क्रिस्टल आवृत्ति आउटपुट।तापमान स्थिरता एक विनिर्देश है जिसकी गणना प्रति अरब अंशों में की जाती है।एससी कट क्रिस्टल थरथरानवाला के प्रदर्शन में सुधार कर सकता है।मुख्य कारण क्रिस्टल के मोड़ के निकट वक्र का ढलान है।सामान्य तौर पर, एक ही विभक्ति बिंदु पर, एससी कट का ढलान एटी कट के ढलान का 1/3 होता है।एक अन्य लाभ यह है कि एससी कटौती को व्यापक तापमान क्षेत्र में संचालित करने के लिए अनुकूलित किया जाता है।
क्रिस्टल एजिंग
क्रिस्टल एजिंग इस बात का संकेतक है कि क्रिस्टल की आवृत्ति उसके जीवनकाल में कैसे बदलती है।क्रिस्टल एजिंग ऑसिलेटर में अशुद्धियों के कारण होता है।उम्र बढ़ने की दर भी प्रति अरब भागों में मापी जाती है।एससी कट क्रिस्टल उम्र बढ़ने को प्रभावित करने वाले कुछ कारकों के प्रति संवेदनशील नहीं है, जैसे क्रिस्टल स्थापना तनाव, क्रिस्टल चढ़ाना तनाव, इलेक्ट्रॉनिक उत्पाद प्रदर्शन परिवर्तन, आदि, और आपूर्ति श्रृंखला पर बहुत कम प्रभाव पड़ता है।
|
अभिविन्यास |
एटी, एससी, आईटी,…, आदि |
|
कोण सहिष्णुता |
थीटा कोण: ±5″, ±10″, ±15″, ±30″, ±1′, ±2′, ..., आदि। |
|
फाई कोण: ± 5′, ± 10′, ± 15′, ± 30′, ..., आदि। |
|
|
आकार |
गोल (3.0mm～8")/ वर्ग (1.6x1.6mm～48x48mm या बड़ा)/SMD (1.2x2.4mm ऊपर) |
|
आकार सहिष्णुता |
±0.01mm,+/-0.005mm, +/-0.0005mm, आकार के अनुसार |
|
आवृत्ति |
एटी-कट फंडामेंटल के लिए 54 मेगाहर्ट्ज तक 1 मेगाहर्ट्ज;नक़्क़ाशी द्वारा 70 मेगाहर्ट्ज तक |
|
समतल |
प्रति अनुरोध: फ्लैट ±10 डिग्री . के भीतर एक्स अक्ष के लंबवत होना चाहिए |
|
सतह |
#1000(9u);#2000(7u);#3000(5u);#4000(3u) (सीआईसी);पॉलिश (सेरियम ऑक्साइड) और etched Std |
|
ओवरटोन |
मौलिक;तीसरा ओवरटोन (तीसरा);पांचवां ओवरटोन (पांचवां) |
|
डायोपट्रिक |
प्लानो-उत्तल: 0.5 डायोपट्रिक～10 डायोपट्रिक द्वि-उत्तल: 10 डायोपट्रिक～15 डायोपट्रिक |
|
सामग्री |
संवर्धित क्वार्ट्ज क्रिस्टल |
|
क्यू-मूल्य |
न्यूनतम 1.8x10^6, 2.4x10^6 से 3.0x10^6 आईईसी मानक |
|
ईसीडी |
अधिकतम 2/सी㎡, 10/सी㎡, अधिकतम 30/सी㎡, अधिकतम 100/सी㎡, अधिकतम 300/सी㎡;स्वेप्ट क्वार्ट्ज |
|
समावेशन |
आईए, आईबी, आई, II, III ग्रेड |
|
बह |
जेड बार, वाई बार, या स्वेप्ट क्वार्ट्ज |
स्वीकृति जांच
- उत्पाद नाजुक है।हमने इसे पर्याप्त रूप से पैक किया है और इसे नाजुक करार दिया है।हम परिवहन गुणवत्ता सुनिश्चित करने के लिए उत्कृष्ट घरेलू और अंतरराष्ट्रीय एक्सप्रेस कंपनियों के माध्यम से वितरित करते हैं।
- माल प्राप्त करने के बाद, कृपया सावधानी से संभालें और जांचें कि बाहरी कार्टन अच्छी स्थिति में है या नहीं।बाहरी कार्टन को सावधानी से खोलें और जांचें कि पैकिंग बॉक्स संरेखण में हैं या नहीं।उन्हें बाहर निकालने से पहले एक तस्वीर लें।
मैं
- कृपया वैक्यूम पैकेज को एक साफ कमरे में खोलें जब उत्पादों को लागू किया जाना है।
- यदि कूरियर के दौरान उत्पाद क्षतिग्रस्त पाए जाते हैं, तो कृपया तुरंत एक तस्वीर लें या एक वीडियो रिकॉर्ड करें।क्षतिग्रस्त उत्पादों को पैकेजिंग बॉक्स से बाहर न निकालें!हमसे तुरंत संपर्क करें और हम समस्या का अच्छी तरह से समाधान करेंगे।
