कट क्वार्ट्ज रिक्त स्थान कम तापमान नक़्क़ाशी 0.5 मेगाहर्ट्ज - 70 मेगाहर्ट्ज
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | BonTek |
| प्रमाणन: | ISO:9001 |
| मॉडल संख्या: | अल्फा क्वार्ट्ज |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 100 पीसी |
|---|---|
| मूल्य: | बातचीत योग्य |

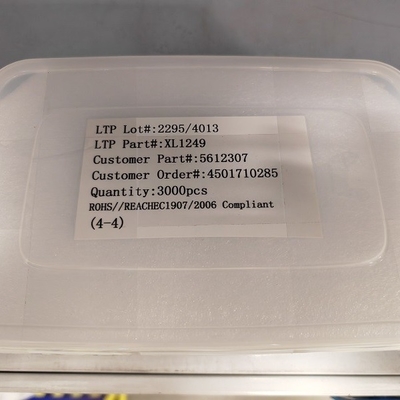

| पैकेजिंग विवरण: | कैसेट/जार, पीई फोम के साथ एक गत्ते का डिब्बा में डाल दिया। |
| प्रसव के समय: | 1-4 सप्ताह |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 200000 पीसी / माह |
|
विस्तार जानकारी |
|||
| उत्पाद: | क्वार्ट्ज खाली | सामग्री: | कम तापमान क्वार्ट्ज |
|---|---|---|---|
| आवृत्ति: | नक़्क़ाशी द्वारा 0.5 मेगाहर्ट्ज ~ 70 मेगाहर्ट्ज | रोटेशन: | एटी कट |
| आकार: | Φ10 मिमी, 15 मिमी, 20 × 20 मिमी या अनुकूलित | ऑर्डो: | 1st Overtone; पहला ओवरटोन; 3rd Overtone; तीसरा ओवरटोन; 5th Overtone |
| सतह: | #1000(9u); #1000(9u); #2000(7u); #2000(7u); #3000(5u); #3000(5 | डायोपट्रिक: | प्लानो-प्लानो, प्लानो-उत्तल, द्वि-उत्तल |
| प्रमुखता देना: | कट क्वार्ट्ज ब्लैंक्स पर कम तापमान,70 मेगाहर्ट्ज क्वार्ट्ज क्रिस्टल ब्लैंक्स,एटी कट पीजोइलेक्ट्रिक वेफर |
||
उत्पाद विवरण
एटी कट क्वार्ट्ज ब्लैंक्स वाइड टेम्परेचर रेंज में काम कर रहे हैं
एटी कट सबसे आम कट है, जिसे 1934 में विकसित किया गया था। प्लेट में क्रिस्टल का एक्स अक्ष होता है और यह z (ऑप्टिक) अक्ष से 35°15' झुका होता है।आवृत्ति-तापमान वक्र लगभग 25-35 डिग्री सेल्सियस पर विभक्ति बिंदु के साथ साइन के आकार का वक्र है।आवृत्ति स्थिरांक 1.661 मेगाहर्ट्ज⋅मिमी है।[48]सभी क्रिस्टलों में से अधिकांश (अनुमानित 90% से अधिक) इसी प्रकार के हैं।0.5 से 200 मेगाहर्ट्ज की सीमा के लिए व्यापक तापमान रेंज में काम करने वाले ऑसिलेटर्स के लिए उपयोग किया जाता है;ओवन-नियंत्रित ऑसिलेटर्स में भी उपयोग किया जाता है। [49]यांत्रिक तनावों के प्रति संवेदनशील, चाहे वह बाहरी ताकतों के कारण हो या तापमान में उतार-चढ़ाव के कारण।
|
अभिविन्यास |
एटी-कट, आदि |
|
कोण सहिष्णुता |
थीटा कोण: ±5″, ±10″, ±15″, ±30″, ±1′, ±2′, ..., आदि। |
|
फाई कोण: ± 5′, ± 10′, ± 15′, ± 30′, ..., आदि। |
|
|
आकार |
गोल (3.0mm～8")/ वर्ग (1.6x1.6mm～48x48mm या बड़ा)/SMD (1.2x2.4mm ऊपर) |
|
आकार सहिष्णुता |
±0.01mm,+/-0.005mm, +/-0.0005mm, आकार के अनुसार |
|
आवृत्ति |
एटी-कट फंडामेंटल के लिए 54 मेगाहर्ट्ज तक 1 मेगाहर्ट्ज;नक़्क़ाशी द्वारा 70 मेगाहर्ट्ज तक |
|
समतल |
प्रति अनुरोध: फ्लैट ±10 डिग्री . के भीतर एक्स अक्ष के लंबवत होना चाहिए |
|
सतह |
#1000(9u);#2000(7u);#3000(5u);#4000(3u) (सीआईसी);पॉलिश (सेरियम ऑक्साइड) और etched Std |
|
ओवरटोन |
मौलिक;तीसरा ओवरटोन (तीसरा);पांचवां ओवरटोन (पांचवां) |
|
डायोपट्रिक |
प्लानो-उत्तल: 0.5 डायोपट्रिक～10 डायोपट्रिक द्वि-उत्तल: 10 डायोपट्रिक～15 डायोपट्रिक |
|
सामग्री |
संवर्धित क्वार्ट्ज क्रिस्टल |
|
क्यू-मूल्य |
न्यूनतम 1.8x10^6, 2.4x10^6 से 3.0x10^6 आईईसी मानक |
|
ईसीडी |
अधिकतम 2/सी㎡, 10/सी㎡, अधिकतम 30/सी㎡, अधिकतम 100/सी㎡, अधिकतम 300/सी㎡;स्वेप्ट क्वार्ट्ज |
|
समावेशन |
आईए, आईबी, आई, II, III ग्रेड |
|
श्रेणी |
जेड बार, वाई बार, या स्वेप्ट क्वार्ट्ज |
स्वीकृति जांच
- उत्पाद नाजुक है।हमने इसे पर्याप्त रूप से पैक किया है और इसे नाजुक करार दिया है।हम परिवहन गुणवत्ता सुनिश्चित करने के लिए उत्कृष्ट घरेलू और अंतरराष्ट्रीय एक्सप्रेस कंपनियों के माध्यम से वितरित करते हैं।
- माल प्राप्त करने के बाद, कृपया सावधानी से संभालें और जांचें कि बाहरी कार्टन अच्छी स्थिति में है या नहीं।बाहरी कार्टन को सावधानी से खोलें और जांचें कि पैकिंग बॉक्स संरेखण में हैं या नहीं।उन्हें बाहर निकालने से पहले एक तस्वीर लें।
मैं
- कृपया वैक्यूम पैकेज को एक साफ कमरे में खोलें जब उत्पादों को लागू किया जाना है।
- यदि कूरियर के दौरान उत्पाद क्षतिग्रस्त पाए जाते हैं, तो कृपया तुरंत एक तस्वीर लें या एक वीडियो रिकॉर्ड करें।क्षतिग्रस्त उत्पादों को पैकेजिंग बॉक्स से बाहर न निकालें!हमसे तुरंत संपर्क करें और हम समस्या का अच्छी तरह से समाधान करेंगे।
