ओवन स्थिर ऑसिलेटर्स के लिए SC कट डबल रोटेटेड क्वार्ट्ज क्रिस्टल ब्लैंक्स
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | BonTek |
| प्रमाणन: | ISO:14001 |
| मॉडल संख्या: | सिंगल क्रिस्टल क्वार्ट्ज |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 50 पीसी |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | कैसेट/जार, पीई फोम के साथ एक गत्ते का डिब्बा में डाल दिया। |
| प्रसव के समय: | 1-4 सप्ताह |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 200000 पीसी / माह |
|
विस्तार जानकारी |
|||
| उत्पाद: | संवर्धित क्वार्ट्ज क्रिस्टल | मोटाई / आवृत्ति: | नक़्क़ाशी द्वारा 1 मेगाहर्ट्ज ~ 70 मेगाहर्ट्ज |
|---|---|---|---|
| रोटेशन: | एससी-कट, एटी-कट | कोण: | ±10″, ±15″, ±30″, ±1′, ±2′, ..., आदि। |
| आकार: | Φ8mm, 10mm；20×20mm आदि | ऑर्डो: | Fundamental; मौलिक; 3rd Overtone; तीसरा ओवरटोन; 5th Overtone 5 |
| सतह: | #1000(9u); #1000(9u); #2000(7u); #2000(7u); #3000(5u); #3000(5 | डायोपट्रिक: | प्लानो-उत्तल: 0.5 डायोपट्रिक～10 डायोपट्रिक द्वि-उत्तल: 10 डायोपट्रिक～15 डायोपट्रिक |
| प्रमुखता देना: | डबल घुमाए गए क्वार्ट्ज क्रिस्टल रिक्त स्थान,एससी कट क्वार्ट्ज क्रिस्टल रिक्त स्थान,ओवन स्थिर ऑसीलेटर क्वार्ट्ज पीजोइलेक्ट्रिक वेफर |
||
उत्पाद विवरण
ओवन-स्थिर ऑसिलेटर्स के लिए SC कट डबल रोटेटेड क्वार्ट्ज क्रिस्टल ब्लैंक्स
1974 में विकसित एक विशेष कट (तनाव मुआवजा), कम चरण शोर और अच्छी उम्र बढ़ने की विशेषताओं के साथ ओवन-स्थिर ऑसिलेटर के लिए एक डबल-रोटेट कट (35 ° 15 'और 21 ° 54') है।यांत्रिक तनाव के प्रति कम संवेदनशील।तेज वार्म-अप गति, उच्च क्यू, बेहतर क्लोज-इन चरण शोर, गुरुत्वाकर्षण के वेक्टर के खिलाफ स्थानिक अभिविन्यास के प्रति कम संवेदनशीलता, और कंपन के प्रति कम संवेदनशीलता है।इसकी आवृत्ति स्थिरांक 1.797 MHz⋅mm है।युग्मित मोड एटी कट से भी बदतर हैं, प्रतिरोध अधिक होता है;ओवरटोन के बीच कनवर्ट करने के लिए बहुत अधिक देखभाल की आवश्यकता होती है।एटी कट के समान आवृत्तियों पर संचालित होता है।आवृत्ति-तापमान वक्र 95 डिग्री सेल्सियस पर विभक्ति बिंदु के साथ एक तीसरा क्रम नीचे की ओर परवलय है और एटी कट की तुलना में बहुत कम तापमान संवेदनशीलता है।
|
अभिविन्यास |
एटी, एससी, आईटी,…, आदि |
|
कोण सहिष्णुता |
थीटा कोण: ±5″, ±10″, ±15″, ±30″, ±1′, ±2′, ..., आदि। |
|
फाई कोण: ± 5′, ± 10′, ± 15′, ± 30′, ..., आदि। |
|
|
आकार |
गोल (3.0mm～8")/ वर्ग (1.6x1.6mm～48x48mm या बड़ा)/SMD (1.2x2.4mm ऊपर) |
|
आकार सहिष्णुता |
±0.01mm,+/-0.005mm, +/-0.0005mm, आकार के अनुसार |
|
आवृत्ति |
एटी-कट फंडामेंटल के लिए 54 मेगाहर्ट्ज तक 1 मेगाहर्ट्ज;नक़्क़ाशी द्वारा 70 मेगाहर्ट्ज तक |
|
समतल |
प्रति अनुरोध: फ्लैट ±10 डिग्री . के भीतर एक्स अक्ष के लंबवत होना चाहिए |
|
सतह |
#1000(9u);#2000(7u);#3000(5u);#4000(3u) (सीआईसी);पॉलिश (सेरियम ऑक्साइड) और etched Std |
|
ओवरटोन |
मौलिक;तीसरा ओवरटोन (तीसरा);पांचवां ओवरटोन (पांचवां) |
|
डायोपट्रिक |
प्लानो-उत्तल: 0.5 डायोपट्रिक～10 डायोपट्रिक द्वि-उत्तल: 10 डायोपट्रिक～15 डायोपट्रिक |
|
सामग्री |
संवर्धित क्वार्ट्ज क्रिस्टल |
|
क्यू-मूल्य |
न्यूनतम 1.8x10^6, 2.4x10^6 से 3.0x10^6 आईईसी मानक |
|
ईसीडी |
अधिकतम 2/सी㎡, 10/सी㎡, अधिकतम 30/सी㎡, अधिकतम 100/सी㎡, अधिकतम 300/सी㎡;स्वेप्ट क्वार्ट्ज |
|
समावेशन |
आईए, आईबी, आई, II, III ग्रेड |
|
बह |
जेड बार, वाई बार, या स्वेप्ट क्वार्ट्ज |
स्वीकृति जांच

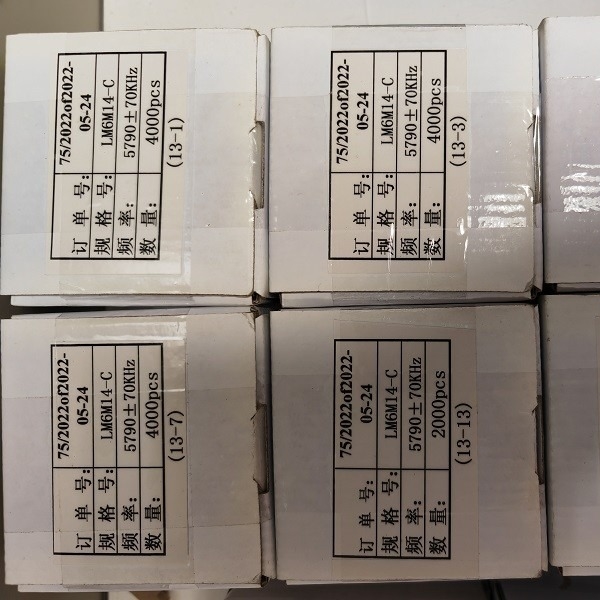

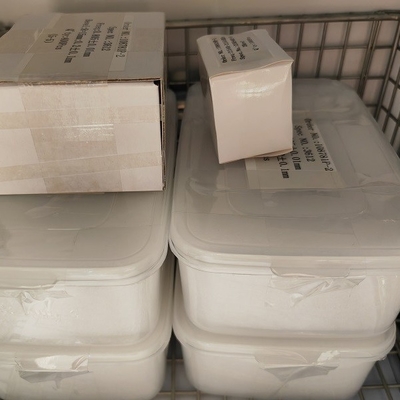

- उत्पाद नाजुक है।हमने इसे पर्याप्त रूप से पैक किया है और इसे नाजुक करार दिया है।हम परिवहन गुणवत्ता सुनिश्चित करने के लिए उत्कृष्ट घरेलू और अंतरराष्ट्रीय एक्सप्रेस कंपनियों के माध्यम से वितरित करते हैं।
- माल प्राप्त करने के बाद, कृपया सावधानी से संभालें और जांचें कि बाहरी कार्टन अच्छी स्थिति में है या नहीं।बाहरी कार्टन को सावधानी से खोलें और जांचें कि पैकिंग बॉक्स संरेखण में हैं या नहीं।उन्हें बाहर निकालने से पहले एक तस्वीर लें।
मैं
- कृपया वैक्यूम पैकेज को एक साफ कमरे में खोलें जब उत्पादों को लागू किया जाना है।
- यदि कूरियर के दौरान उत्पाद क्षतिग्रस्त पाए जाते हैं, तो कृपया तुरंत एक तस्वीर लें या एक वीडियो रिकॉर्ड करें।क्षतिग्रस्त उत्पादों को पैकेजिंग बॉक्स से बाहर न निकालें!हमसे तुरंत संपर्क करें और हम समस्या का अच्छी तरह से समाधान करेंगे।
