माइक्रोबैलेंस ऑसिलेटर्स के लिए एटी कट पीजोइलेक्ट्रिक वेफर क्वार्ट्ज ब्लैंक्स
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | BonTek |
| प्रमाणन: | ISO:9001 |
| मॉडल संख्या: | अल्फा क्वार्ट्ज |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 100 पीसी |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | कैसेट/जार, पीई फोम के साथ एक गत्ते का डिब्बा में डाल दिया। |
| प्रसव के समय: | 1-4 सप्ताह |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 200000 पीसी / माह |
|
विस्तार जानकारी |
|||
| उत्पाद: | क्वार्ट्ज खाली | सामग्री: | α क्वार्ट्ज |
|---|---|---|---|
| आवृत्ति: | नक़्क़ाशी द्वारा 1 मेगाहर्ट्ज ~ 70 मेगाहर्ट्ज | रोटेशन: | एटी कट |
| आकार: | Φ8 मिमी, 10 मिमी, 20 × 20 मिमी, अनुकूलित | ऑर्डो: | Fundamental; मौलिक; 3rd Overtone; तीसरा ओवरटोन; 5th Overtone 5 |
| सतह: | #1000(9u); #1000(9u); #2000(7u); #2000(7u); #3000(5u); #3000(5 | डायोपट्रिक: | प्लानो-प्लानो, प्लानो-उत्तल, द्वि-उत्तल |
| प्रमुखता देना: | कट क्वार्ट्ज ब्लैंक्स,पीजोइलेक्ट्रिक वेफर क्वार्ट्ज ब्लैंक्स,एटी कट पीजोइलेक्ट्रिक वेफर 1 मेगाहर्ट्ज पर ऑसिलेटर |
||
उत्पाद विवरण
माइक्रोबैलेंस के लिए ऑसिलेटर्स में प्रयुक्त कट क्वार्ट्ज ब्लैंक्स
एटी-कट क्वार्ट्ज क्रिस्टल का व्यापक रूप से ऑसिलेटर्स से लेकर माइक्रोबैलेंस तक के अनुप्रयोगों में उपयोग किया जाता है।एटी-कट क्वार्ट्ज क्रिस्टल की एक महत्वपूर्ण विशेषता यह है कि ऐसे क्रिस्टल की गुंजयमान आवृत्ति पहले क्रम के तापमान से स्वतंत्र होती है, जो बड़े पैमाने पर संवेदन और समय अनुप्रयोगों के लिए वांछनीय है।कट क्रिस्टल मोटाई कतरनी मोड में कंपन करते हैं - काटने की सतह पर लागू वोल्टेज क्रिस्टल के अंदर कतरनी तनाव उत्पन्न करता है।इस उदाहरण में, आवृत्ति डोमेन में सिस्टम की यांत्रिक प्रतिक्रिया पर जोर देने के साथ, एटी कट मोटाई कतरनी थरथरानवाला के कंपन का विश्लेषण किया जाता है।यांत्रिक अनुनाद पर श्रृंखला संधारित्रों के प्रभाव का भी विश्लेषण किया जाता है।क्रिस्टल ऑसिलेटर्स को ट्यून करने के लिए श्रृंखला कैपेसिटर जोड़ना एक सामान्य तकनीक है।
|
अभिविन्यास |
एटी-कट, आदि |
|
कोण सहिष्णुता |
थीटा कोण: ±5″, ±10″, ±15″, ±30″, ±1′, ±2′, ..., आदि। |
|
फाई कोण: ± 5′, ± 10′, ± 15′, ± 30′, ..., आदि। |
|
|
आकार |
गोल (3.0mm～8")/ वर्ग (1.6x1.6mm～48x48mm या बड़ा)/SMD (1.2x2.4mm ऊपर) |
|
आकार सहिष्णुता |
±0.01mm,+/-0.005mm, +/-0.0005mm, आकार के अनुसार |
|
आवृत्ति |
एटी-कट फंडामेंटल के लिए 54 मेगाहर्ट्ज तक 1 मेगाहर्ट्ज;नक़्क़ाशी द्वारा 70 मेगाहर्ट्ज तक |
|
समतल |
प्रति अनुरोध: फ्लैट ±10 डिग्री . के भीतर एक्स अक्ष के लंबवत होना चाहिए |
|
सतह |
#1000(9u);#2000(7u);#3000(5u);#4000(3u) (सीआईसी);पॉलिश (सेरियम ऑक्साइड) और etched Std |
|
ओवरटोन |
मौलिक;तीसरा ओवरटोन (तीसरा);पांचवां ओवरटोन (पांचवां) |
|
डायोपट्रिक |
प्लानो-उत्तल: 0.5 डायोपट्रिक～10 डायोपट्रिक द्वि-उत्तल: 10 डायोपट्रिक～15 डायोपट्रिक |
|
सामग्री |
संवर्धित क्वार्ट्ज क्रिस्टल |
|
क्यू-मूल्य |
न्यूनतम 1.8x10^6, 2.4x10^6 से 3.0x10^6 आईईसी मानक |
|
ईसीडी |
अधिकतम 2/सी㎡, 10/सी㎡, अधिकतम 30/सी㎡, अधिकतम 100/सी㎡, अधिकतम 300/सी㎡;स्वेप्ट क्वार्ट्ज |
|
समावेशन |
आईए, आईबी, आई, II, III ग्रेड |
|
श्रेणी |
जेड बार, वाई बार, या स्वेप्ट क्वार्ट्ज |
अक्सर पूछे जाने वाले प्रश्न:
- क्यू: आप मुख्य रूप से किन उत्पादों पर काम करते हैं?
ए:हम खुद को पीजो वेफर विशेषज्ञ के रूप में देखते हैं।हम लगभग 30 साल पहले चीन में सिंगल क्रिस्टल क्वार्ट्ज के साथ काम करने वाले पहले व्यक्ति हैं।फिर धीरे-धीरे हम LiNbO3, LiTaO3, क्वार्ट्ज ग्लास, LGS, CTGS आदि के क्षेत्र में कदम रखते हैं। खासकर, यदि आप पीजो क्वार्ट्ज सप्लायर की तलाश में हैं, तो हम अंतिम विकल्प हैं!हम हर साल लाखों क्वार्ट्ज ब्लैंक का निर्यात करते हैं क्योंकि हम बेहतर कोण परिशुद्धता के साथ एटी, एससी और आईटी कट्स में महारत हासिल करते हैं।
- प्रश्न: क्या आप उत्पाद अनुकूलन स्वीकार कर सकते हैं?
ए:हाँ बिल्कुल।हम आपके अनुरोध के अनुसार बना सकते हैं।इसके अलावा, हम पीजो वेफर्स के साथ इतने अनुभवी हैं कि यदि आप अपनी पसंद के बारे में 100% सुनिश्चित नहीं हैं तो हम आपको प्रासंगिक सुझाव प्रदान कर सकते हैं।इसके अलावा, हमारे पास स्टॉक में कुछ मानक वेफर्स हैं, कृपया हमारे साथ जांचें।
स्वीकृति जांच

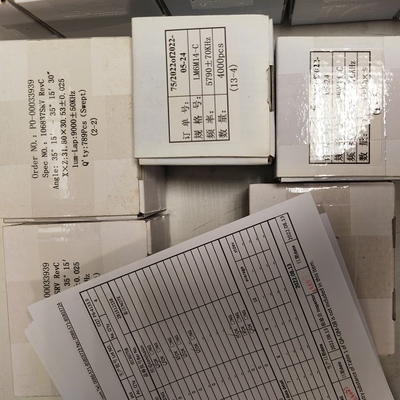

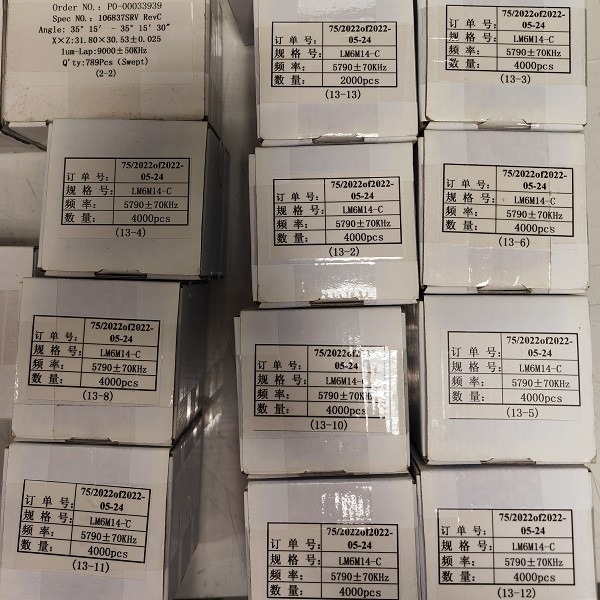

- उत्पाद नाजुक है।हमने इसे पर्याप्त रूप से पैक किया है और इसे नाजुक करार दिया है।हम परिवहन गुणवत्ता सुनिश्चित करने के लिए उत्कृष्ट घरेलू और अंतरराष्ट्रीय एक्सप्रेस कंपनियों के माध्यम से वितरित करते हैं।
- माल प्राप्त करने के बाद, कृपया सावधानी से संभालें और जांचें कि बाहरी कार्टन अच्छी स्थिति में है या नहीं।बाहरी कार्टन को सावधानी से खोलें और जांचें कि पैकिंग बॉक्स संरेखण में हैं या नहीं।उन्हें बाहर निकालने से पहले एक तस्वीर लें।
मैं
- कृपया वैक्यूम पैकेज को एक साफ कमरे में खोलें जब उत्पादों को लागू किया जाना है।
- यदि कूरियर के दौरान उत्पाद क्षतिग्रस्त पाए जाते हैं, तो कृपया तुरंत एक तस्वीर लें या एक वीडियो रिकॉर्ड करें।क्षतिग्रस्त उत्पादों को पैकेजिंग बॉक्स से बाहर न निकालें!हमसे तुरंत संपर्क करें और हम समस्या का अच्छी तरह से समाधान करेंगे।
