प्लानो अल्फा क्वार्ट्ज क्रिस्टल ब्लैंक्स टाइम कंट्रोल ऑसिलेटर्स के लिए सौंपे गए
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | BonTek |
| प्रमाणन: | ISO:14001 |
| मॉडल संख्या: | सिंगल क्रिस्टल क्वार्ट्ज |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 50 पीसी |
|---|---|
| मूल्य: | बातचीत योग्य |

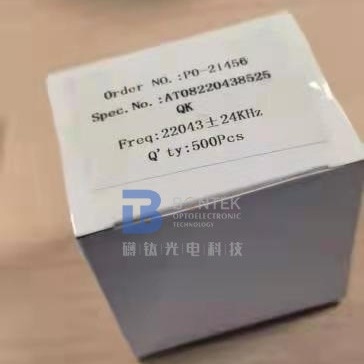

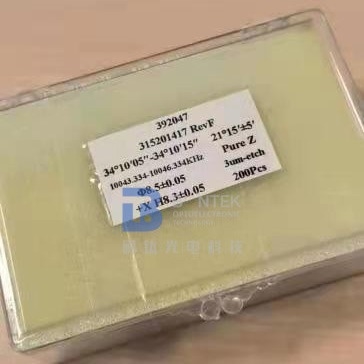

| पैकेजिंग विवरण: | कैसेट/जार, पीई फोम के साथ एक गत्ते का डिब्बा में डाल दिया। |
| प्रसव के समय: | 1-4 सप्ताह |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 200000 पीसी / माह |
|
विस्तार जानकारी |
|||
| सामग्री: | संवर्धित क्वार्ट्ज रिक्तियां | आवृत्ति: | 1 मेगाहर्ट्ज ~ 54 मेगाहर्ट्ज मौलिक |
|---|---|---|---|
| क्रोध: | (yxl)35°， (yxwl)24°24'/34°18' | कोण: | ±5″, ±10″, ±15″, ±30″, ±1′, ±2′, ..., आदि। |
| आकार: | 5mm, Φ7mm, 10mm；20×20mm आदि। | ओवरटोन: | Fundamental; मौलिक; 3rd Overtone; तीसरा ओवरटोन; 5th Overtone 5 |
| सतह का प्रकार: | #1000(9u); #1000(9u); #2000(7u); #2000(7u); #3000(5u); #3000(5 | कंटूरिंग: | प्लानो-उत्तल: 0.5 डायोपट्रिक～10 डायोपट्रिक द्वि-उत्तल: 10 डायोपट्रिक～15 डायोपट्रिक |
| प्रमुखता देना: | प्लानो अल्फा क्वार्ट्ज क्रिस्टल ब्लैंक्स,हैंडेड क्वार्ट्ज क्रिस्टल ब्लैंक्स,टाइम कंट्रोल ऑसिलेटर्स अल्फा क्वार्ट्ज |
||
उत्पाद विवरण
प्लानो-प्लानो अल्फा क्वार्ट्ज ब्लैंक्स राइट-हैंडेड फॉर टाइम कंट्रोल ऑसिलेटर्स

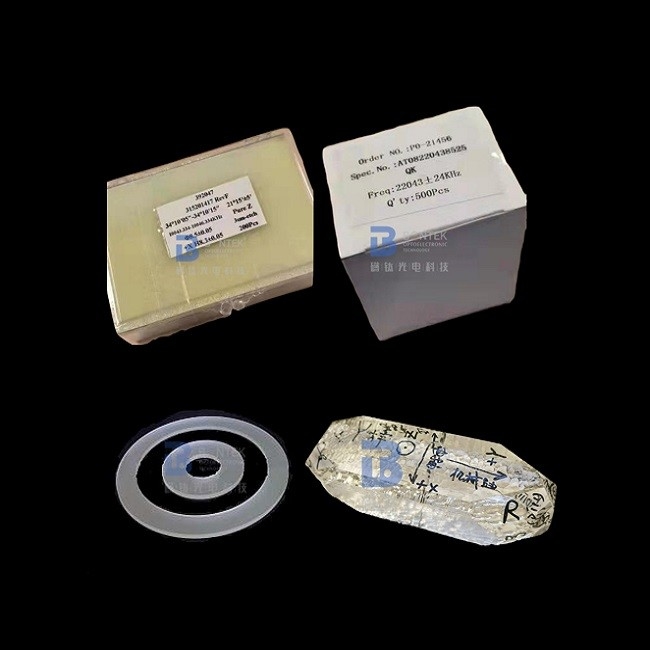

सिंगल क्रिस्टल क्वार्ट्ज ब्लैंक्स दाएं हाथ के α क्वार्ट्ज क्रिस्टल कृत्रिम रूप से उगाए गए बार से बने होते हैं।सुसंस्कृत क्रिस्टल बार का उपयोग समय, आवृत्ति नियंत्रण और आवृत्ति चयन के रूप में अनुप्रयोगों के लिए पीजोइलेक्ट्रिक घटकों को बनाने के लिए किया जाता है।
बोनटेक सभी मानक प्रारूपों में क्वार्ट्ज क्रिस्टल रिक्त स्थान प्रदान करता है: गोल, चौकोर, एसएमडी, पट्टी, प्लानो-प्लानो, समोच्च, लैप्ड और पॉलिश।कृपया हमारी विस्तृत क्षमताओं के नीचे देखें।
| कट प्रकार (अभिविन्यास) | एक्स, वाई, जेड, एटी, बीटी, सीटी, ईटी, डीटी, जीटी, एनटी, एफसी, एससी, आईटी, एसी, बीसी, एसटी, टीएस, एमटी, एनटी, आरटी, एलसी,…, आदि |
| सहिष्णुता (±) | थीटा कोण: ±5″, ±10″, ±15″, ±30″, ±1′, ±2′, ..., आदि। |
| फाई कोण: ± 5′, ± 10′, ± 15′, ± 30′, ..., आदि। | |
| आकार | गोल (3.0mm～8")/ वर्ग (1.6x1.6mm～48x48mm या बड़ा)/SMD (1.2x2.4mm ऊपर) |
| आकार सहिष्णुता (±) | ±0.01mm,+/-0.005mm, +/-0.0005mm, आकार के अनुसार |
| आवृत्ति / मोटाई | एटी-कट फंडामेंटल के लिए 54 मेगाहर्ट्ज तक 1 मेगाहर्ट्ज;नक़्क़ाशी द्वारा 70 मेगाहर्ट्ज तक |
| समतल | प्रति अनुरोध: फ्लैट ±10 डिग्री . के भीतर एक्स अक्ष के लंबवत होना चाहिए |
| सतह का प्रकार | #1000(9u);#2000(7u);#3000(5u);#4000(3u) (सीआईसी);पॉलिश (सेरियम ऑक्साइड) और etched Std |
| ओवरटोन | मौलिक;तीसरा ओवरटोन (तीसरा);पांचवां ओवरटोन (5 वां) |
| कंटूरिंग (डायोप्ट्रिक) | प्लानो-उत्तल: 0.5 डायोपट्रिक～10 डायोपट्रिक द्वि-उत्तल: 10 डायोपट्रिक～15 डायोपट्रिक |
| सामग्री | पीजो / ऑप्टिकल ग्रेड |
| क्यू-मूल्य | न्यूनतम 1.8x10^6, 2.4x10^6 से 3.0x10^6 आईईसी मानक |
| ईसीडी | अधिकतम 2/सी㎡, 10/सी㎡, अधिकतम 30/सी㎡, अधिकतम 100/सी㎡, अधिकतम 300/सी㎡;स्वेप्ट क्वार्ट्ज |
| समावेशन घनत्व | आईए, आईबी, आई, II, III ग्रेड |
| बह | स्वेप्ट क्वार्ट्ज के साथ या बिना प्योर जेड और वाई बार दोनों उपलब्ध हैं |
अक्सर पूछे जाने वाले प्रश्न:
- क्यू: आप मुख्य रूप से किन उत्पादों पर काम करते हैं?
ए:हम खुद को पीजो वेफर विशेषज्ञ के रूप में देखते हैं।हम लगभग 30 साल पहले चीन में सिंगल क्रिस्टल क्वार्ट्ज के साथ काम करने वाले पहले व्यक्ति हैं।फिर धीरे-धीरे हम LiNbO3, LiTaO3, क्वार्ट्ज ग्लास, LGS, CTGS आदि के क्षेत्र में कदम रखते हैं। खासकर, यदि आप पीजो क्वार्ट्ज सप्लायर की तलाश में हैं, तो हम अंतिम विकल्प हैं!हम हर साल लाखों क्वार्ट्ज ब्लैंक का निर्यात करते हैं क्योंकि हम बेहतर कोण परिशुद्धता के साथ एटी, एससी और आईटी कट्स में महारत हासिल करते हैं।
- क्यू: आप कैसे गारंटी दे सकते हैं कि हम जो चाहते हैं उसे सुरक्षित रूप से प्राप्त करें?
ए:वेफर उत्पाद नाजुक और कभी-कभी महंगे होते हैं।आखिरी चीज, निर्माता के रूप में, हम देखना चाहते हैं कि हमारे द्वारा बनाए गए उत्पाद कूरियर के दौरान क्षतिग्रस्त हो गए थे।नतीजतन, हम वेफर्स को पर्याप्त रूप से पैक करेंगे और उन्हें बफर स्पंज से भरे उचित कार्टन में डाल देंगे।हालांकि, कभी-कभी दुर्घटनाएं अपरिहार्य होती हैं।तो, कृपया अनुसरण करें"स्वीकृति जांच"नीचे दिए गए चित्र में दिखाए गए चरण।यदि अवांछित हुआ, तो यदि आप जाँच के चरणों का पालन करते हैं तो हम या तो पुनःपूर्ति देंगे या धनवापसी करेंगे।
स्वीकृति जांच
- उत्पाद नाजुक है।हमने इसे पर्याप्त रूप से पैक किया है और इसे नाजुक करार दिया है।हम परिवहन गुणवत्ता सुनिश्चित करने के लिए उत्कृष्ट घरेलू और अंतरराष्ट्रीय एक्सप्रेस कंपनियों के माध्यम से वितरित करते हैं।
- माल प्राप्त करने के बाद, कृपया सावधानी से संभालें और जांचें कि बाहरी कार्टन अच्छी स्थिति में है या नहीं।बाहरी कार्टन को सावधानी से खोलें और जांचें कि पैकिंग बॉक्स संरेखण में हैं या नहीं।उन्हें बाहर निकालने से पहले एक तस्वीर लें।
मैं
- कृपया वैक्यूम पैकेज को एक साफ कमरे में खोलें जब उत्पादों को लागू किया जाना है।
- यदि कूरियर के दौरान उत्पाद क्षतिग्रस्त पाए जाते हैं, तो कृपया तुरंत एक तस्वीर लें या एक वीडियो रिकॉर्ड करें।क्षतिग्रस्त उत्पादों को पैकेजिंग बॉक्स से बाहर न निकालें!हमसे तुरंत संपर्क करें और हम समस्या का अच्छी तरह से समाधान करेंगे।
