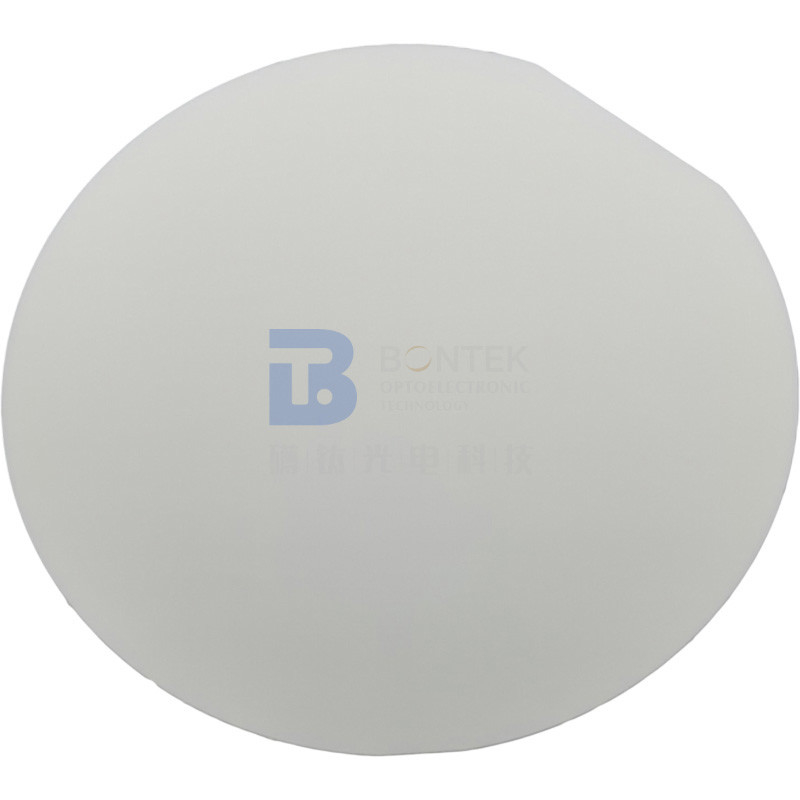

दबाव सेंसर के लिए 100 मिमी 0.5 मिमी सिंगल क्रिस्टल क्वार्ट्ज वेफर एक्स-कट वाई-कट
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | BonTek |
| प्रमाणन: | ISO:9001 |
| मॉडल संख्या: | सिंगल क्रिस्टल क्वार्ट्ज |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 5 पीसी |
|---|---|
| मूल्य: | बातचीत योग्य |

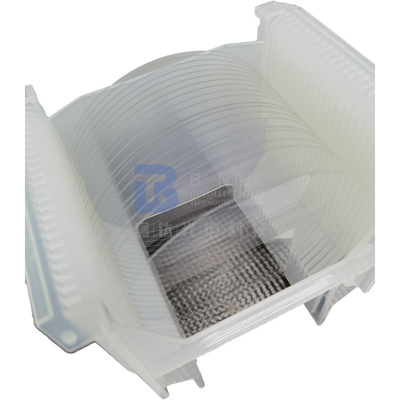

| पैकेजिंग विवरण: | कैसेट/जार, पीई फोम के साथ एक गत्ते का डिब्बा में डाल दिया। |
| प्रसव के समय: | 1-4 सप्ताह |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 100000 पीसीएस / माह |
|
विस्तार जानकारी |
|||
| सामग्री: | सिंगल क्रिस्टल क्वार्ट्ज | आकार: | दीया 3'', 4'' या स्क्वार्ड |
|---|---|---|---|
| अभिविन्यास: | एक्स-कट, वाई-कट | मोटाई: | 0.525 मिमी |
| सतह: | डबल साइड लैप | उपयोग: | दबाव संवेदक |
| आरए: | 0.2um ~ 0.7um | बीज: | बीज के साथ |
| प्रमुखता देना: | 0.5 मिमी सिंगल क्रिस्टल क्वार्ट्ज वेफर,वाई-कट सिंगल क्रिस्टल वेफर,सिंगल क्रिस्टल क्वार्ट्ज वेफर एक्स-क्यू |
||
उत्पाद विवरण
दबाव सेंसर के लिए 100 मिमी 0.5 मिमी मोटी सिंगल क्रिस्टल क्वार्ट्ज वेफर एक्स-कट वाई-कट
क्वार्ट्ज एक है सिलिकॉन डाइऑक्साइड का क्रिस्टलीय रूप(एसआईओ 2)।यह एक कठोर, भंगुर, पारदर्शी सामग्री है जिसका घनत्व 2649 किग्रा/एम3 और 1750 डिग्री सेल्सियस का गलनांक है। क्वार्ट्ज साधारण एसिड में अघुलनशील है, लेकिन हाइड्रोफ्लोरिक एसिड और गर्म क्षार में घुलनशील है।जब क्वार्ट्ज को 573 डिग्री सेल्सियस तक गर्म किया जाता है, तो इसका क्रिस्टलीय रूप बदल जाता है।इस संक्रमण तापमान के ऊपर स्थिर रूप को उच्च-क्वार्ट्ज या . के रूप में जाना जाता हैबीटा-क्वार्ट्ज, जबकि 573 डिग्री सेल्सियस से नीचे के स्थिर रूप को लो-क्वार्ट्ज या . के रूप में जाना जाता है अल्फा-क्वार्ट्ज.गुंजयमान यंत्र अनुप्रयोगों के लिए, केवल अल्फा-क्वार्ट्ज रुचि का है और जब तक अन्यथा न कहा गया हो, अगली कड़ी में क्वार्ट्ज शब्द हमेशा अल्फा-क्वार्ट्ज को संदर्भित करता है।क्वार्ट्ज एक प्रचुर मात्रा में प्राकृतिक सामग्री है, लेकिन खराब गुणवत्ता वाले प्राकृतिक क्वार्ट्ज से अच्छी गुणवत्ता को अलग करने के लिए काफी श्रम की आवश्यकता होती है।हालांकि सिलिकॉन (मुख्य रूप से डाइऑक्साइड के रूप में, और आम तौर पर छोटे क्वार्ट्ज क्रिस्टलीय के रूप में) में पृथ्वी की पपड़ी का लगभग एक तिहाई हिस्सा होता है, इसके पीजोइलेक्ट्रिक गुणों को नियोजित करने वाले उपकरणों में उपयोग के लिए उपयुक्त आकार और गुणवत्ता का प्राकृतिक क्वार्ट्ज मुख्य रूप से ब्राजील में पाया गया है।
| विशिष्ट सामग्री गुण | |
| पवित्रता |
ऑप्टिकल ग्रेड: 99.99% |
| क्रिस्टल संरचना और जाली पैरामीटर |
हेक्सागोनल ए = 4.914 सी = 5.405 |
| विकास विधि |
जलतापीय विधि |
| कठोरता |
7.0 मोहस |
| घनत्व |
2.684 ग्राम/सेमी3 |
| पिघल बिंदु |
1750 डिग्री सेल्सियस (चरण संक्रमण बिंदु: 573.1 डिग्री सेल्सियस) |
| विशिष्ट ताप |
0.18 कैलोरी/जी |
| थर्मोइलेक्ट्रिक कॉन्स्टेंट |
1200 एमवी / डिग्री सेल्सियस @ 300 डिग्री सेल्सियस |
| ऊष्मीय चालकता |
0.0033 कैलोरी/सेमी/°C |
| थर्मल विस्तार गुणांक, (सीटीई) (x10^-6/ के) |
Z अक्ष के लंबवत: 13.71 Z अक्ष के समानांतर: 7.48 |
| अपवर्तक सूचकांक |
1.544 |
|
क्यू मान ध्वनिक वेग, देखा आवृत्ति स्थिरांक, बीएडब्ल्यू पीजोइलेक्ट्रिक युग्मन, |
1.8 x 10^6;2.4 x 10^6, 3.0 x 10^6 3160 (एम/सेकंड) 1661 (केएचजेड/मिमी) K2 (%) BAW: 0.65 SAW: 0.14 |
| समावेश |
आईईसी ग्रेड II |
|
व्यास |
25.4 मिमी, 50.8 मिमी, 76.2 मिमी, 100.0 मिमी |
|
सहनशीलता |
± 0.2 मिमी |
|
मोटाई |
325um, 500um, 525um, 675um |
|
सहनशीलता |
±25um |
|
अभिविन्यास |
X 0डिग्री, Y0°, 35.15°Y, 42.75°Y, 52°Y, Z+2° |
|
सहनशीलता |
±7', ±15',± 30' |
|
टीटीवी |
10um |
|
एलटीवी |
2.0um 5×5mm . के क्षेत्र में |
|
पीएलटीवी |
≥95% (किनारे से 3 मिमी बाहर रखा गया) |
|
सिर झुकाना |
-25um धनुष≤ +25um |
|
ताना |
<30um |
|
ऊपर की तरफ |
रा<1nm |
|
पीछे की ओर |
GC#1000 लैप्ड, 0.2um≤Ra≤0.7um |
|
बीज |
बीज के साथ, बीजरहित |
अक्सर पूछे जाने वाले प्रश्न:
- क्यू: आप मुख्य रूप से किन उत्पादों पर काम करते हैं?
ए: हम खुद को पीजो वेफर विशेषज्ञ के रूप में देखते हैं।हम लगभग 30 साल पहले चीन में सिंगल क्रिस्टल क्वार्ट्ज के साथ काम करने वाले पहले व्यक्ति हैं।फिर धीरे-धीरे हम LiNbO3, LiTaO3, क्वार्ट्ज ग्लास, LGS, CTGS आदि के क्षेत्र में कदम रखते हैं। विशेष रूप से, यदि आप एक पीजो क्वार्ट्ज आपूर्तिकर्ता की तलाश में हैं, तो हम अंतिम विकल्प हैं!हम हर साल लाखों क्वार्ट्ज ब्लैंक्स आउटसोर्स करते हैं क्योंकि हम बेहतर कोण परिशुद्धता के साथ एटी, एससी और आईटी कट्स में महारत हासिल करते हैं।
- प्रश्न: क्या आप उत्पाद अनुकूलन स्वीकार कर सकते हैं?
ए: हां बिल्कुल।हम आपके अनुरोध के अनुसार बना सकते हैं।इसके अलावा, हम पीजो वेफर्स के साथ इतने अनुभवी हैं कि यदि आप अपनी पसंद के बारे में 100% सुनिश्चित नहीं हैं तो हम आपको प्रासंगिक सुझाव प्रदान कर सकते हैं।इसके अलावा, हमारे पास स्टॉक में कुछ मानक वेफर्स हैं, कृपया हमारे साथ जांचें।
- क्यू: क्या आप हमारे कूरियर एजेंट के माध्यम से सामान पहुंचा सकते हैं?
ए: हां, हमारा सुझाव है कि आप उस कूरियर एजेंट के साथ जाएं जिससे आप सबसे अधिक परिचित हैं (डीएचएल, फेडेक्स, यूपीएस इत्यादि)।हम आपके खाते के माध्यम से जहाज भेज सकते हैं।और, ज़ाहिर है, हम शिपिंग लागत को बचाने में आपकी मदद करने के लिए उत्पादों को स्वीकार्य आकार में सुरक्षित रूप से पैक करेंगे।यदि आपको माल ढुलाई की देखभाल करने की आवश्यकता है, तो यह भी कोई समस्या नहीं है।हमारे पास अंतरराष्ट्रीय कूरियर कंपनियों के साथ भी अच्छी छूट है।
- क्यू: आप कैसे गारंटी दे सकते हैं कि हमें वह मिलेगा जो हम सुरक्षित रूप से चाहते हैं?
ए: वेफर उत्पाद नाजुक और कभी-कभी महंगे होते हैं।आखिरी चीज, निर्माता के रूप में, हम देखना चाहते हैं कि हमारे द्वारा बनाए गए उत्पाद कूरियर के दौरान क्षतिग्रस्त हो गए थे।नतीजतन, हम वेफर्स को पर्याप्त रूप से पैक करेंगे और उन्हें बफर स्पंज से भरे उचित कार्टन में डाल देंगे।हालांकि, कभी-कभी दुर्घटनाएं अपरिहार्य होती हैं।तो, कृपया अनुसरण करें"स्वीकृति जांच"नीचे दिए गए चित्र में दिखाए गए चरण।यदि अवांछित हुआ, तो यदि आप जाँच के चरणों का पालन करते हैं, तो हम या तो पुनःपूर्ति देंगे या धनवापसी करेंगे।
- क्यू: क्या हम आपके कारखाने का दौरा कर सकते हैं?
ए: ज़रूर।बड़ी मात्रा में खरीद और दीर्घकालिक सहयोग के लिए कारखाना निरीक्षण महत्वपूर्ण है।आमने-सामने की चर्चा वह है जिस पर हम अधिकतर विश्वास करते हैं।पिछले वर्षों के दौरान, दुनिया भर के बड़े नामों ने कारखाने के निर्माण में हमारी प्रगति देखी है।इन दिनों, कोविड -19 महामारी के कारण, हमें वैश्विक खरीदारों के साथ वीडियोकांफ्रेंसिंग का अनुभव भी हुआ।
स्वीकृति जांच
- उत्पाद नाजुक है।हमने इसे पर्याप्त रूप से पैक किया है और इसे नाजुक करार दिया है।हम परिवहन गुणवत्ता सुनिश्चित करने के लिए उत्कृष्ट घरेलू और अंतरराष्ट्रीय एक्सप्रेस कंपनियों के माध्यम से वितरित करते हैं।
- माल प्राप्त करने के बाद, कृपया सावधानी से संभालें और जांचें कि बाहरी कार्टन अच्छी स्थिति में है या नहीं।बाहरी कार्टन को सावधानी से खोलें और जांचें कि पैकिंग बॉक्स संरेखण में हैं या नहीं।उन्हें बाहर निकालने से पहले एक तस्वीर लें।
मैं
- कृपया वैक्यूम पैकेज को एक साफ कमरे में खोलें जब उत्पादों को लागू किया जाना है।
- यदि कूरियर के दौरान उत्पाद क्षतिग्रस्त पाए जाते हैं, तो कृपया तुरंत एक तस्वीर लें या एक वीडियो रिकॉर्ड करें।क्षतिग्रस्त उत्पादों को पैकेजिंग बॉक्स से बाहर न निकालें!हमसे तुरंत संपर्क करें और हम समस्या का अच्छी तरह से समाधान करेंगे।
