ऑप्टिकल मॉड्यूलेशन और क्यू-स्विचिंग उपयोग के लिए गोल्ड कोटेड लिथियम निओबेट क्रिस्टल:
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | BonTek |
| प्रमाणन: | ISO:9001, ISO:14001 |
| मॉडल संख्या: | लिथियम निओबेट (LiNbO3) |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 5 पीसी |
|---|---|
| मूल्य: | बातचीत योग्य |

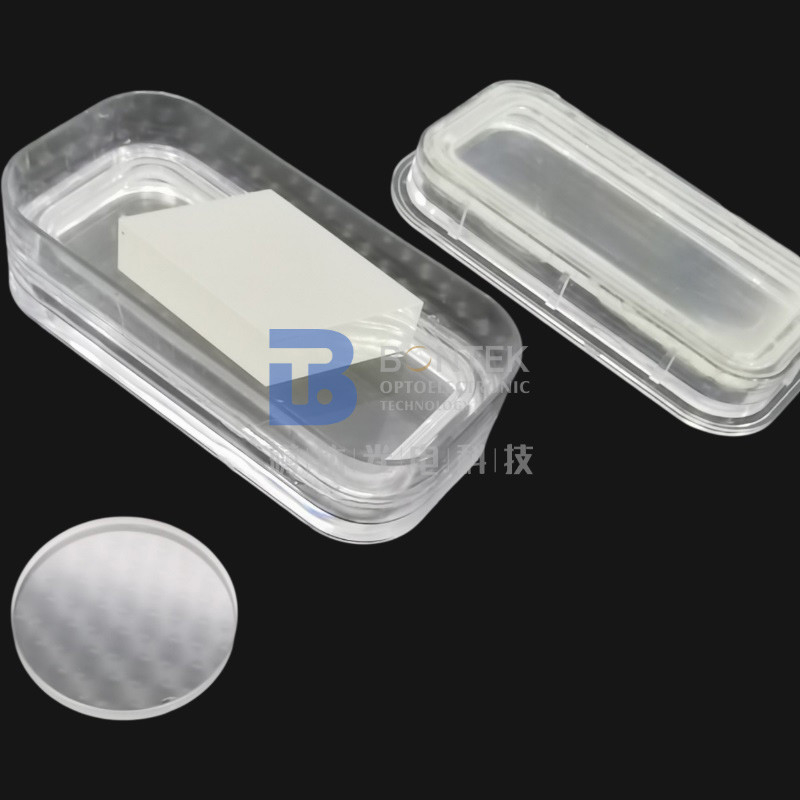

| पैकेजिंग विवरण: | कैसेट / जार पैकेज, वैक्यूम सील |
| प्रसव के समय: | 1-4 सप्ताह |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 10000 पीसी / माह |
|
विस्तार जानकारी |
|||
| प्रोडक्ट का नाम: | लिथियम निओबेट वेफर | पवित्रता: | देखा / ऑप्टिकल |
|---|---|---|---|
| आकार: | 6 × 6 मिमी, 10 × 10 मिमी, आदि। | अभिविन्यास: | एक्स-कट, जेड-कट, वाई-कट, 64वाई-कट, 128वाई-कट |
| मोटा: | 20 मिमी, 25 मिमी, आदि। | सतह का प्रकार: | डीएसपी, एसएसपी, लाप |
| संपत्ति: | इलेक्ट्रो-ऑप्टिक, नॉनलाइनियर, और पीजोइलेक्ट्रिसिटी | आवेदन: | ऑप्टिकल मॉड्यूलेशन और क्यू-स्विचिंग |
| प्रमुखता देना: | सोना लेपित लिथियम निओबेट क्रिस्टल,20 मिमी ऑप्टिकल वेफर,ऑप्टिकल मॉड्यूलेशन लिथियम नीओबेट क्रिस्टल |
||
उत्पाद विवरण
सोना लेपित लिथियम निओबेट सीऑप्टिकल मॉड्यूलेशन और क्यू-स्विचिंग उपयोग के लिए क्रिस्टल

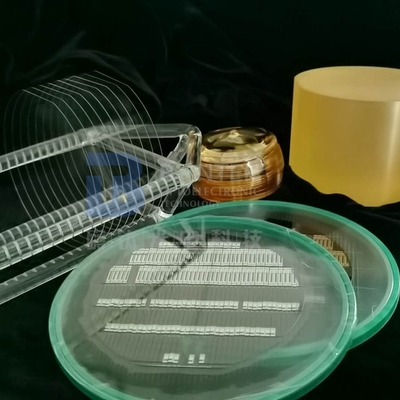

लिथियम निओबेट (LiNbO3)विभिन्न अनुप्रयोगों के लिए उपयुक्त एक फेरोइलेक्ट्रिक सामग्री है।इसकी बहुमुखी प्रतिभा को आंतरिक सामग्री के उत्कृष्ट इलेक्ट्रो-ऑप्टिक, नॉनलाइनियर और पीजोइलेक्ट्रिक गुणों द्वारा संभव बनाया गया है।लिथियम नाइओबेट के बड़े इलेक्ट्रो-ऑप्टिक गुणांक का उपयोग करने वाले अनुप्रयोग ऑप्टिकल मॉड्यूलेशन और अवरक्त तरंग दैर्ध्य के क्यू-स्विचिंग हैं।LiNbO3 के बड़े नॉनलाइनियर डी गुणांक का उपयोग करने वाले अनुप्रयोगों में ऑप्टिकल पैरामीट्रिक दोलन, ट्यून करने योग्य अवरक्त तरंग दैर्ध्य उत्पन्न करने के लिए अंतर आवृत्ति मिश्रण और दूसरी हार्मोनिक पीढ़ी शामिल हैं।पीजोइलेक्ट्रिक संपत्ति का उपयोग करने वाले अनुप्रयोगों में अल्ट्रासोनिक ट्रांसड्यूसर और एसएडब्ल्यू डिवाइस शामिल हैं।
|
व्यास |
76.2 ± 0.2 मिमी |
100 ± 0.2 मिमी |
150 ± 0.2 मिमी |
200 ± 0.2 मिमी |
|
प्राथमिक फ्लैट |
22 ± 1 मिमी |
32 ± 1 मिमी |
47.5 मिमी, 57.5 मिमी, पायदान |
57.5 मिमी, पायदान |
|
अभिविन्यास |
36°Y, 42°Y, X-112°Y, Y, Z |
|||
|
मोटाई |
0.07 मिमी ~ 5.0 मिमी |
0.1 मिमी ~ 5.0 मिमी |
0.35 मिमी ~ 5.0 मिमी |
0.35 मिमी ~ 5.0 मिमी |
|
सतह खत्म |
सिंगल / डबल साइड पॉलिश / डबल साइड लैप्ड |
|||
|
टीटीवी |
<1~5μm |
|||
|
सिर झुकाना |
± (20μm ~ 40um) |
|||
|
ताना |
<= 20μm ~ 50μm |
|||
|
एलटीवी (5mmx5mm) |
<1.5 उम |
|||
|
पीएलटीवी (<0.5um) |
≥98% (5 मिमी * 5 मिमी) 2 मिमी किनारे के साथ बाहर रखा गया |
|||
|
पॉलिश पक्ष Ra |
खुरदरापन रा<=5A |
|||
|
बैक साइड मानदंड |
खुरदरापन रा: 0.5-1.0µm, GC#1000 |
|||
|
खरोंच और खुदाई (एस/डी) |
20/10, 40/20, 60/40 |
|||
|
एज प्रोफाइल |
SEMI M1.2@ के साथ GC800# के साथ शिकायत न करें। C टाइप पर नियमित करें |
|||
|
दरारें, आरी के निशान, धब्बे |
कोई नहीं |
|||
|

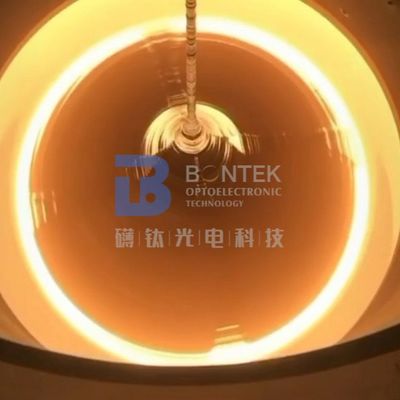

विकास विधि |
ज़ोक्राल्स्की विधि |
|
क्रिस्टल की संरचना |
एम3 |
|
यूनिट सेल स्थिरांक |
a=b=5.148Å c=13.863 |
|
गलनांक (℃) |
1250 |
|
घनत्व(जी/सेमी3) |
4.64 |
|
कठोरता |
5 (मोह) |
|
अपवर्तक सूचकांक |
no=2.286 ne=2.203 632.8nm . पर |
|
अरेखीय गुणांक |
d33=34.45, d31=d15=5.95, d22=13.07 (pmv-1) |
|
डेन्को गुणांक |
γ13=8.6, γ22=3.4, γ33=30.8, γ51=28.0, γ22=6.00 (pmv-1) |
|
ऑप्टिकल ट्रांसमिशन |
370 ~ 5000nm और> 68% 632.8nm . पर |
|
थर्मल विस्तार |
a11=15.4×10^-6/K, a33=7.5×10^-6/K |
अक्सर पूछे जाने वाले प्रश्न:
- क्यू: आप मुख्य रूप से किन उत्पादों पर काम करते हैं?
ए:हम खुद को पीजो वेफर विशेषज्ञ के रूप में देखते हैं।हम लगभग 30 साल पहले चीन में सिंगल क्रिस्टल क्वार्ट्ज के साथ काम करने वाले पहले व्यक्ति हैं।फिर धीरे-धीरे हम LiNbO3, LiTaO3, क्वार्ट्ज ग्लास, LGS, CTGS आदि के क्षेत्र में कदम रखते हैं। विशेष रूप से, यदि आप एक पीजो क्वार्ट्ज आपूर्तिकर्ता की तलाश में हैं, तो हम अंतिम विकल्प हैं!हम हर साल लाखों क्वार्ट्ज ब्लैंक्स आउटसोर्स करते हैं क्योंकि हम बेहतर कोण परिशुद्धता के साथ एटी, एससी और आईटी कट्स में महारत हासिल करते हैं।
- प्रश्न: क्या आप उत्पाद अनुकूलन स्वीकार कर सकते हैं?
ए:हां बिल्कुल।हम आपके अनुरोध के अनुसार बना सकते हैं।इसके अलावा, हम पीजो वेफर्स के साथ इतने अनुभवी हैं कि यदि आप अपनी पसंद के बारे में 100% सुनिश्चित नहीं हैं तो हम आपको प्रासंगिक सुझाव प्रदान कर सकते हैं।इसके अलावा, हमारे पास स्टॉक में कुछ मानक वेफर्स हैं, कृपया हमारे साथ जांचें।
- क्यू: क्या आप हमारे कूरियर एजेंट के माध्यम से सामान पहुंचा सकते हैं?
ए:हां, हमारा सुझाव है कि आप उस कूरियर एजेंट के साथ जाएं जिससे आप सबसे अधिक परिचित हैं (डीएचएल, फेडेक्स, यूपीएस इत्यादि)।हम आपके खाते के माध्यम से जहाज भेज सकते हैं।और, ज़ाहिर है, हम शिपिंग लागत को बचाने में आपकी मदद करने के लिए उत्पादों को स्वीकार्य आकार में सुरक्षित रूप से पैक करेंगे।यदि आपको माल ढुलाई की देखभाल करने की आवश्यकता है, तो यह भी कोई समस्या नहीं है।हमारे पास अंतरराष्ट्रीय कूरियर कंपनियों के साथ भी अच्छी छूट है।
- क्यू: आप कैसे गारंटी दे सकते हैं कि हमें वह मिलेगा जो हम सुरक्षित रूप से चाहते हैं?
ए:वेफर उत्पाद नाजुक और कभी-कभी महंगे होते हैं।आखिरी चीज, निर्माता के रूप में, हम देखना चाहते हैं कि हमारे द्वारा बनाए गए उत्पाद कूरियर के दौरान क्षतिग्रस्त हो गए थे।नतीजतन, हम वेफर्स को पर्याप्त रूप से पैक करेंगे और उन्हें बफर स्पंज से भरे उचित कार्टन में डाल देंगे।हालांकि, कभी-कभी दुर्घटनाएं अपरिहार्य होती हैं।तो, कृपया अनुसरण करें"स्वीकृति जांच"नीचे दिए गए चित्र में दिखाए गए चरण।यदि अवांछित हुआ, तो यदि आप जाँच के चरणों का पालन करते हैं, तो हम या तो पुनःपूर्ति देंगे या धनवापसी करेंगे।
स्वीकृति जांच
- उत्पाद नाजुक है।हमने इसे पर्याप्त रूप से पैक किया है और इसे नाजुक करार दिया है।हम परिवहन गुणवत्ता सुनिश्चित करने के लिए उत्कृष्ट घरेलू और अंतरराष्ट्रीय एक्सप्रेस कंपनियों के माध्यम से वितरित करते हैं।
- माल प्राप्त करने के बाद, कृपया सावधानी से संभालें और जांचें कि बाहरी कार्टन अच्छी स्थिति में है या नहीं।बाहरी कार्टन को सावधानी से खोलें और जांचें कि पैकिंग बॉक्स संरेखण में हैं या नहीं।उन्हें बाहर निकालने से पहले एक तस्वीर लें।
मैं
- कृपया वैक्यूम पैकेज को एक साफ कमरे में खोलें जब उत्पादों को लागू किया जाना है।
- यदि कूरियर के दौरान उत्पाद क्षतिग्रस्त पाए जाते हैं, तो कृपया तुरंत एक तस्वीर लें या एक वीडियो रिकॉर्ड करें।क्षतिग्रस्त उत्पादों को पैकेजिंग बॉक्स से बाहर न निकालें!हमसे तुरंत संपर्क करें और हम समस्या का अच्छी तरह से समाधान करेंगे।
