3 इंच 0.35 मिमी LiNbO3 वेफर 64Y 128Y सिंगल साइड पॉलिश SAW . के लिए
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | BonTek |
| प्रमाणन: | ISO:9001, ISO:14001 |
| मॉडल संख्या: | लिथियम निओबेट वेफर |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 5 टुकड़े |
|---|---|
| मूल्य: | बातचीत योग्य |

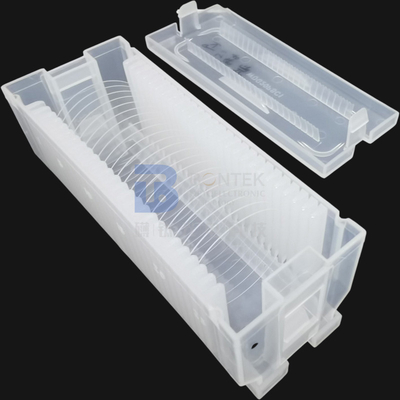

| पैकेजिंग विवरण: | कैसेट/जार, पीई फोम के साथ एक गत्ते का डिब्बा में डाल दिया। |
| प्रसव के समय: | 1-4 सप्ताह |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 10000 टुकड़े/माह |
|
विस्तार जानकारी |
|||
| सामग्री: | लिथियम निओबेट वेफर | Dia. दीया। / Size / आकार: | 3 इंच, 4 इंच, 6 इंच, 8 इंच |
|---|---|---|---|
| अभिविन्यास कोण: | एक्स, वाई, जेड, 64Y, 128Y, 41Y | मोटाई: | 0.20 मिमी - 5 मिमी |
| सतह का प्रकार: | डबल साइड पोलिश, सिंगल साइड पोलिश, लैप | अनुप्रयोग: | भूतल ध्वनिक तरंग, बल्क ध्वनिक तरंग, अर्धचालक, ऑप्टिकल |
| खुरदरापन: | रा<0.5nm | डोप विथ: | एर, एमजीओ, फे, एर: एमजीओ |
| प्रमुखता देना: | LiNbO3 वेफर 64Y,0.35mm लिथियम नाइओबेट क्रिस्टल,LiNbO3 वेफर 128Y |
||
उत्पाद विवरण

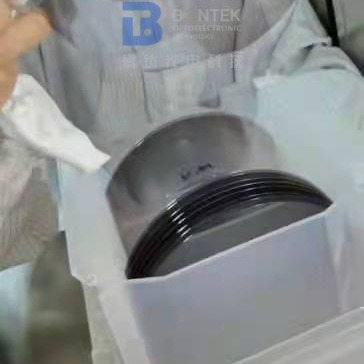

3 इंच 0.35 मिमी लिथियम निओबेट (LiNbO3) वेफर 64Y 128Y सिंगल साइड पॉलिश SAW के लिए
लिथियम नाइओबेट में अच्छे नॉनलाइनियर ऑप्टिकल गुण होते हैं, इसलिए इसे ऑप्टिकल वेवगाइड सामग्री के रूप में इस्तेमाल किया जा सकता है, साथ ही कम और मध्यम आवृत्ति सतह ध्वनिक तरंग फिल्टर और उच्च शक्ति उच्च तापमान प्रतिरोधी अल्ट्रासोनिक ट्रांसड्यूसर बनाने के लिए।लिथियम नाइओबेट डोपिंग वर्तमान में व्यापक रूप से उपयोग किया जाता है, जैसे एमजी: एलएन, एनडी: एमजी: एलएन, फे: एलएन और इसी तरह।
लिथियम टैंटलेट में अच्छे पीजोइलेक्ट्रिक, फेरोइलेक्ट्रिक, एक्यूस्टोप्टिक और इलेक्ट्रो-ऑप्टिक प्रभाव होते हैं।गुंजयमान यंत्र, फिल्टर, ट्रांसड्यूसर और उच्च आवृत्ति सतह ध्वनिक तरंग उपकरणों में व्यापक रूप से उपयोग किया जाता है।
|
सामग्री |
3" 4" 6" 8" एलएन वेफर सॉ/ऑप्टिकल ग्रेड |
|
अभिविन्यास |
एक्स / जेड / वाई41 डिग्री / वाई 64 डिग्री / वाई 128 डिग्री / वाईजेड / वाईएक्स या अनुकूलित |
|
सतह खत्म |
सिंगल या डबल साइड पॉलिश (डीएलपी / एसएलपी / एसएसपी / डीएसपी सभी उपलब्ध) |
|
मोटाई |
0.18/0.25/0.35/0.50/1.00 + मिमी |
|
टीटीवी |
<1~5μm |
|
सिर झुकाना |
± (20μm ~ 40um) |
|
ताना |
<= 35μm |
|
ओरिएंटेशन फ्लैट्स |
उपलब्ध, अनुरोध के अनुसार |
|
पॉलिश पक्ष Ra |
खुरदरापन रा<=5A |
|
बैक साइड मानदंड |
खुरदरापन रा: 0.5-1.0µm GC#1000 |
|
एज राउंडिंग |
SEMI M1.2 मानक के अनुरूप/IEC62276 . का संदर्भ लें |
|
क्रिस्टल की संरचना |
समचतुर्भुज, अंतरिक्ष समूह R3c, बिंदु समूह 3m |
|
आदिम सेल आयाम, ए |
ए = 5.148, सी = 13.868 |
|
अपवर्तक सूचकांक |
एनहे= 2.220, एनइ=2.146 @1300 एनएम |
|
ऑप्टिकल समरूपता, सेमी-1 |
~5×10-5 |
|
घनत्व, जी / सेमी3 |
4.64 |
|
क्यूरी तापमान, °С |
1157 |
|
गलनांक, ° |
1253 |
|
मोह कठोरता |
5 |
|
थर्मल विस्तार गुणांक (@ 25°С), K-1 |
||सी=4х10-6, ⊥ सी=15.7х10-6 |
|
तापीय चालकता, т/(м × K) |
||सी=4.61, ⊥ सी=4.19 |
|
विशिष्ट ताप क्षमता, जे / (किलो × के) |
648 |
|
लोचदार स्थिरांक, GPa (@298 K) |
मैंइ1 1=204, सीइ33=246, सीइ44=60, सीइ13=75, सीइ14=9 |
|
पीजोइलेक्ट्रिक स्थिरांक, सी/एन |
डी22=20.8×10-12, डी33=6.5×10-12 |
|
ढांकता हुआ स्थिरांक (@300 K) |
मैंटी1 1/ε0=85.2,टी33/ε0= 30, |
|
नॉनलाइनियर ऑप्टिक गुणांक, एम / वी |
डी33=37.8х10-12, डी31=5.1 10-12, डी22=2.46 10-12 |
|
सेलमीयर समीकरण गुणांक (λ μm में) |
एनहे2=4.9048+0.11768/(λ2-0.04750)-0.027169λ2 |
|
क्षति सीमा, मेगावाट/सेमी2 (10 एनएस, 1064 एनएम) |
100 |
|
जल घुलनशीलता |
अघुलनशील |
अक्सर पूछे जाने वाले प्रश्न:
- क्यू: आप मुख्य रूप से किन उत्पादों पर काम करते हैं?
ए:हम खुद को पीजो वेफर विशेषज्ञ के रूप में देखते हैं।हम लगभग 30 साल पहले चीन में सिंगल क्रिस्टल क्वार्ट्ज के साथ काम करने वाले पहले व्यक्ति हैं।फिर धीरे-धीरे हम LiNbO3, LiTaO3, क्वार्ट्ज ग्लास, LGS, CTGS आदि के क्षेत्र में कदम रखते हैं। विशेष रूप से, यदि आप एक पीजो क्वार्ट्ज आपूर्तिकर्ता की तलाश में हैं, तो हम अंतिम विकल्प हैं!हम हर साल लाखों क्वार्ट्ज ब्लैंक्स आउटसोर्स करते हैं क्योंकि हम बेहतर कोण परिशुद्धता के साथ एटी, एससी और आईटी कट्स में महारत हासिल करते हैं।
- प्रश्न: क्या आप उत्पाद अनुकूलन स्वीकार कर सकते हैं?
ए:हां बिल्कुल।हम आपके अनुरोध के अनुसार बना सकते हैं।इसके अलावा, हम पीजो वेफर्स के साथ इतने अनुभवी हैं कि यदि आप अपनी पसंद के बारे में 100% सुनिश्चित नहीं हैं तो हम आपको प्रासंगिक सुझाव प्रदान कर सकते हैं।इसके अलावा, हमारे पास स्टॉक में कुछ मानक वेफर्स हैं, कृपया हमारे साथ जांचें।
- क्यू: क्या आप हमारे कूरियर एजेंट के माध्यम से सामान पहुंचा सकते हैं?
ए:हां, हमारा सुझाव है कि आप उस कूरियर एजेंट के साथ जाएं जिससे आप सबसे अधिक परिचित हैं (डीएचएल, फेडेक्स, यूपीएस इत्यादि)।हम आपके खाते के माध्यम से जहाज भेज सकते हैं।और, ज़ाहिर है, हम शिपिंग लागत को बचाने में आपकी मदद करने के लिए उत्पादों को स्वीकार्य आकार में सुरक्षित रूप से पैक करेंगे।यदि आपको माल ढुलाई की देखभाल करने की आवश्यकता है, तो यह भी कोई समस्या नहीं है।हमारे पास अंतरराष्ट्रीय कूरियर कंपनियों के साथ भी अच्छी छूट है।
- क्यू: आप कैसे गारंटी दे सकते हैं कि हमें वह मिलेगा जो हम सुरक्षित रूप से चाहते हैं?
ए:वेफर उत्पाद नाजुक और कभी-कभी महंगे होते हैं।आखिरी चीज, निर्माता के रूप में, हम देखना चाहते हैं कि हमारे द्वारा बनाए गए उत्पाद कूरियर के दौरान क्षतिग्रस्त हो गए थे।नतीजतन, हम वेफर्स को पर्याप्त रूप से पैक करेंगे और उन्हें बफर स्पंज से भरे उचित कार्टन में डाल देंगे।हालांकि, कभी-कभी दुर्घटनाएं अपरिहार्य होती हैं।तो, कृपया अनुसरण करें"स्वीकृति जांच"नीचे दिए गए चित्र में दिखाए गए चरण।यदि अवांछित हुआ, तो यदि आप जाँच के चरणों का पालन करते हैं, तो हम या तो पुनःपूर्ति देंगे या धनवापसी करेंगे।
स्वीकृति जांच
1. उत्पाद नाजुक है।हमने इसे पर्याप्त रूप से पैक किया है और इसे नाजुक करार दिया है।हम परिवहन गुणवत्ता सुनिश्चित करने के लिए उत्कृष्ट घरेलू और अंतरराष्ट्रीय एक्सप्रेस कंपनियों के माध्यम से वितरित करते हैं।
2. माल प्राप्त करने के बाद, कृपया सावधानी से संभालें और जांचें कि बाहरी कार्टन अच्छी स्थिति में है या नहीं।बाहरी कार्टन को सावधानी से खोलें और जांचें कि पैकिंग बॉक्स संरेखण में हैं या नहीं।उन्हें बाहर निकालने से पहले एक तस्वीर लें।
3. कृपया वैक्यूम पैकेज को एक साफ कमरे में खोलें जब उत्पादों को लागू किया जाना है।
4. अगर कूरियर के दौरान उत्पाद क्षतिग्रस्त पाए जाते हैं, तो कृपया तुरंत एक तस्वीर लें या एक वीडियो रिकॉर्ड करें।क्षतिग्रस्त उत्पादों को पैकेजिंग बॉक्स से बाहर न निकालें!हमसे तुरंत संपर्क करें और हम समस्या का अच्छी तरह से समाधान करेंगे।
