एकल क्रिस्टल क्वार्ट्ज अनुकूलित वेफर्स के विभिन्न कोण कटौती
उत्पाद विवरण:
उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | BonTek |
प्रमाणन: | ISO:9001 |
मॉडल संख्या: | सिंगल क्रिस्टल क्वार्ट्ज |
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: | 5 पीसी |
---|---|
मूल्य: | Negotiable |

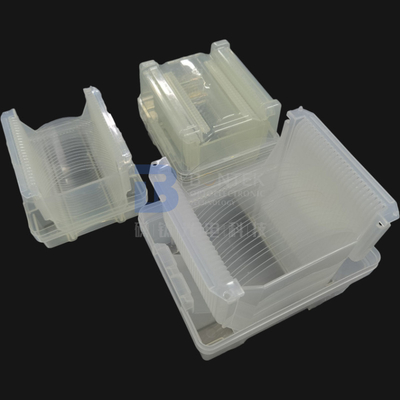

पैकेजिंग विवरण: | कैसेट/जार, पीई फोम के साथ एक गत्ते का डिब्बा में डाल दिया। |
प्रसव के समय: | 1-4 सप्ताह |
भुगतान शर्तें: | टी/टी |
आपूर्ति की क्षमता: | 100000 पीसीएस / माह |
विस्तार जानकारी |
|||
सामग्री: | सिंगल क्रिस्टल क्वार्ट्ज | आकार: | दीया 4'', 6'' या स्क्वार्ड |
---|---|---|---|
अभिविन्यास: | एक्स कट, वाई कट, जेड कट, एटी कट, एसटी कट आदि। | मोटाई: | 0.075 मिमी ऊपर |
सतह: | पोलिश, गोद, Etch | उपयोग: | नेविगेशन, प्रसारण, समय और आवृत्ति नियंत्रण |
आरए: | 0.2um ~ 0.7um | बीज: | बीज के साथ |
हाई लाइट: | 0.7um सिंगल क्रिस्टल क्वार्ट्ज,0.2um अनुकूलित वेफर्स,एटी-कट सिंगल क्रिस्टल क्वार्ट्ज |
उत्पाद विवरण

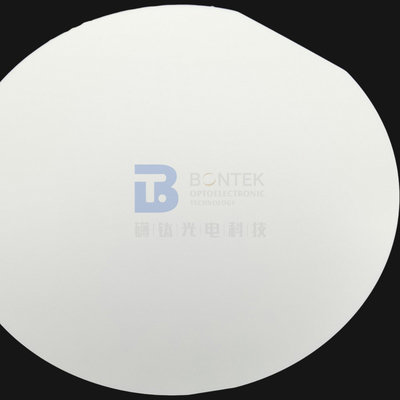

विभिन्न अनुप्रयोगों में उपयोग किए जाने वाले सिंगल क्रिस्टल क्वार्ट्ज अनुकूलित वेफर्स के विभिन्न कोण कट्स
बोनटेक ऑप्टोइलेक्ट्रॉनिक्स उच्च गुणवत्ता प्रदान करता है सिंगल क्रिस्टल क्वार्ट्जSAW ग्रेड और ऑप्टिकल ग्रेड दोनों में वेफर्स।हम एक्स कट, वाई कट, जेड कट, एटी कट, एसटी कट इत्यादि सहित विभिन्न अभिविन्यास विकल्पों की पेशकश कर सकते हैं या उचित मूल्य पर अपने अद्वितीय अनुप्रयोगों के लिए आप किसी भी कट कोण की इमेजिंग कर सकते हैं।
एटी, बीटी, एससी कट ओरिएंटेशन कई फ्रीक्वेंसी कंट्रोल एप्लिकेशन के लिए हैं जिनका उपयोग कई इलेक्ट्रॉनिक और स्पेस एप्लिकेशन जैसे मोबाइल फोन और सैटेलाइट आदि के लिए किया जाएगा। एटी कट क्वार्ट्ज सबसे आम कट है, विशेष रूप से इलेक्ट्रॉनिक उपकरण के लिए उपयोग किया जाता है जिसके लिए 0.5 - 300 मेगाहर्ट्ज की आवृत्ति रेंज की आवश्यकता होती है। जेड कट कुछ ऑप्टिकल अनुप्रयोगों के लिए है, जैसे कि कुछ खिड़कियां और लेंस इत्यादि। इस बीच, सामान्य रूप से, पॉलिशिंग पदनाम इलेक्ट्रॉनिक प्रतिरोध को कम करने या ऑप्टिकल ट्रांसमिशन को बढ़ाने के लिए हैं।
उत्पाद | सिंगल क्रिस्टल क्वार्ट्ज वेफर | ||||
क्यू-मूल्य | न्यूनतम 1.8×10^6, 2.4×10^6, 3.0×10^6 (आईईसी मानक) | ||||
ईसीडी |
2/cm2,10/cm2,30/cm2,100/cm2,300/cm2; स्वेप्ट क्वार्ट्ज (आईईसी मानक) |
||||
समावेशन | आईए, आईबी, आई, II, III ग्रेड (आईईसी मानक) | ||||
अभिविन्यास | एक्स, वाई, जेड, एटी, एसटी, बीटी, सीटी, ईटी, डीटी, जीटी, एनटी, एफसी, एससी, आईटी, आदि। | ||||
व्यास | 2 इंच 50.8 मिमी |
3 इंच 76.2 मिमी |
4 इंच 100 मिमी |
6 इंच 150मिमी |
8 इंच 200 मिमी |
सहनशीलता | ± 0.2 मिमी | ± 0.2 मिमी | ± 0.2 मिमी | ± 0.2 मिमी | ± 0.2 मिमी |
मोटाई सहनशीलता |
± 0.025 मिमी | ± 0.025 मिमी | ± 0.025 मिमी | ± 0.025 मिमी | ± 0.025 मिमी |

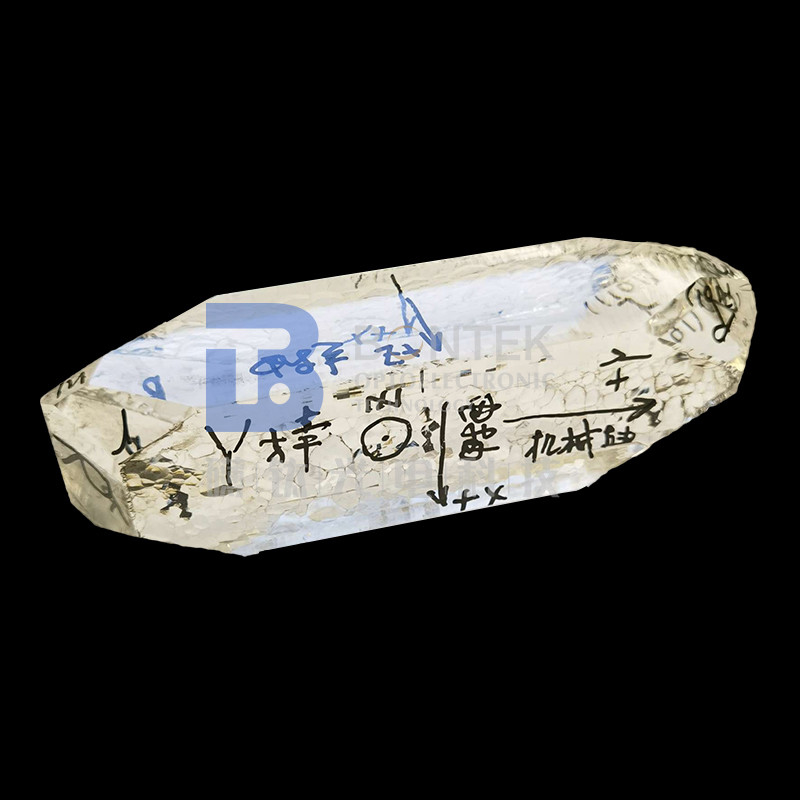

बीज | किसी भी कट के लिए बीजरहित या बीज के साथ |
जेड-कट के लिए बीजरहित बीज के साथ अन्य कट |
|||
प्राथमिक फ्लैट | 16 ± 2 मिमी | 22 ± 2 मिमी | 32 ± 2 मिमी | 47.5 ± 2 मिमी 57.5 ± 2 मिमी |
57.5 ± 2 मिमी |
निशान | - | - | - | 1 ~ 1.25 मिमी 89~95° |
1 ~ 1.25 मिमी 89~95° |
एस/डी | 40/20 | 60/40 | 60/40 | 60/40 | 60/40 |
टीटीवी | <1.5um | <5um | <5um | <5um | <5um |
पीएलटीवी | >95% | >95% | >95% | >95% | >95% |
ताना | <9um | <15um | <30um | <50um | <70um |
सिर झुकाना | <9um | <15um | <30um | <40um | <60um |
आरए | <0.5nm | <1एनएम | <1एनएम | <1एनएम | <1एनएम |
अक्सर पूछे जाने वाले प्रश्न:
- क्यू: आप मुख्य रूप से किन उत्पादों पर काम करते हैं?
ए: हम खुद को पीजो वेफर विशेषज्ञ के रूप में देखते हैं।हम लगभग 30 साल पहले चीन में सिंगल क्रिस्टल क्वार्ट्ज के साथ काम करने वाले पहले व्यक्ति हैं।फिर धीरे-धीरे हम LiNbO3, LiTaO3, क्वार्ट्ज ग्लास, LGS, CTGS आदि के क्षेत्र में कदम रखते हैं। विशेष रूप से, यदि आप एक पीजो क्वार्ट्ज आपूर्तिकर्ता की तलाश में हैं, तो हम अंतिम विकल्प हैं!हम हर साल लाखों क्वार्ट्ज ब्लैंक्स आउटसोर्स करते हैं क्योंकि हम बेहतर कोण परिशुद्धता के साथ एटी, एससी और आईटी कट्स में महारत हासिल करते हैं।
- प्रश्न: क्या आप उत्पाद अनुकूलन स्वीकार कर सकते हैं?
ए: हां बिल्कुल।हम आपके अनुरोध के अनुसार बना सकते हैं।इसके अलावा, हम पीजो वेफर्स के साथ इतने अनुभवी हैं कि यदि आप अपनी पसंद के बारे में 100% सुनिश्चित नहीं हैं तो हम आपको प्रासंगिक सुझाव प्रदान कर सकते हैं।इसके अलावा, हमारे पास स्टॉक में कुछ मानक वेफर्स हैं, कृपया हमारे साथ जांचें।
- क्यू: क्या आप हमारे कूरियर एजेंट के माध्यम से सामान पहुंचा सकते हैं?
ए: हां, हमारा सुझाव है कि आप उस कूरियर एजेंट के साथ जाएं जिससे आप सबसे अधिक परिचित हैं (डीएचएल, फेडेक्स, यूपीएस इत्यादि)।हम आपके खाते के माध्यम से जहाज भेज सकते हैं।और, ज़ाहिर है, हम शिपिंग लागत को बचाने में आपकी मदद करने के लिए उत्पादों को स्वीकार्य आकार में सुरक्षित रूप से पैक करेंगे।यदि आपको माल ढुलाई की देखभाल करने की आवश्यकता है, तो यह भी कोई समस्या नहीं है।हमारे पास अंतरराष्ट्रीय कूरियर कंपनियों के साथ भी अच्छी छूट है।
- क्यू: आप कैसे गारंटी दे सकते हैं कि हमें वह मिलेगा जो हम सुरक्षित रूप से चाहते हैं?
ए: वेफर उत्पाद नाजुक और कभी-कभी महंगे होते हैं।आखिरी चीज, निर्माता के रूप में, हम देखना चाहते हैं कि हमारे द्वारा बनाए गए उत्पाद कूरियर के दौरान क्षतिग्रस्त हो गए थे।नतीजतन, हम वेफर्स को पर्याप्त रूप से पैक करेंगे और उन्हें बफर स्पंज से भरे उचित कार्टन में डाल देंगे।हालांकि, कभी-कभी दुर्घटनाएं अपरिहार्य होती हैं।तो, कृपया अनुसरण करें"स्वीकृति जांच"नीचे दिए गए चित्र में दिखाए गए चरण।यदि अवांछित हुआ, तो यदि आप जाँच के चरणों का पालन करते हैं, तो हम या तो पुनःपूर्ति देंगे या धनवापसी करेंगे।
- क्यू: क्या हम आपके कारखाने का दौरा कर सकते हैं?
ए: ज़रूर।बड़ी मात्रा में खरीद और दीर्घकालिक सहयोग के लिए कारखाना निरीक्षण महत्वपूर्ण है।आमने-सामने की चर्चा वह है जिस पर हम अधिकतर विश्वास करते हैं।पिछले वर्षों के दौरान, दुनिया भर के बड़े नामों ने कारखाने के निर्माण में हमारी प्रगति देखी है।इन दिनों, कोविड -19 महामारी के कारण, हमें वैश्विक खरीदारों के साथ वीडियोकांफ्रेंसिंग का अनुभव भी हुआ।
स्वीकृति जांच
- उत्पाद नाजुक है।हमने इसे पर्याप्त रूप से पैक किया है और इसे नाजुक करार दिया है।हम परिवहन गुणवत्ता सुनिश्चित करने के लिए उत्कृष्ट घरेलू और अंतरराष्ट्रीय एक्सप्रेस कंपनियों के माध्यम से वितरित करते हैं।
- माल प्राप्त करने के बाद, कृपया सावधानी से संभालें और जांचें कि बाहरी कार्टन अच्छी स्थिति में है या नहीं।बाहरी कार्टन को सावधानी से खोलें और जांचें कि पैकिंग बॉक्स संरेखण में हैं या नहीं।उन्हें बाहर निकालने से पहले एक तस्वीर लें।
मैं
- कृपया वैक्यूम पैकेज को एक साफ कमरे में खोलें जब उत्पादों को लागू किया जाना है।
- यदि कूरियर के दौरान उत्पाद क्षतिग्रस्त पाए जाते हैं, तो कृपया तुरंत एक तस्वीर लें या एक वीडियो रिकॉर्ड करें।क्षतिग्रस्त उत्पादों को पैकेजिंग बॉक्स से बाहर न निकालें!हमसे तुरंत संपर्क करें और हम समस्या का अच्छी तरह से समाधान करेंगे।
