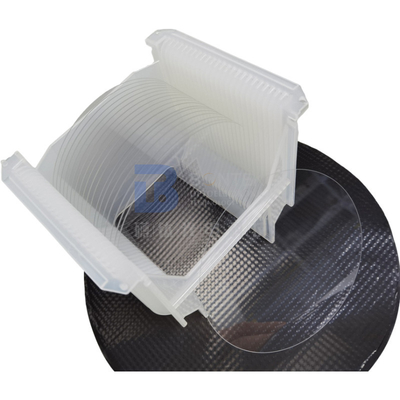

आवृत्ति स्थिरीकरण के लिए पीजोइलेक्ट्रिक प्रभाव के साथ एसटी कट सिंगल क्रिस्टल क्वार्ट्ज वेफर
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | BonTek |
| प्रमाणन: | ISO:9001 |
| मॉडल संख्या: | सिंगल क्रिस्टल क्वार्ट्ज |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 5 पीसी |
|---|---|
| मूल्य: | Negotiable |

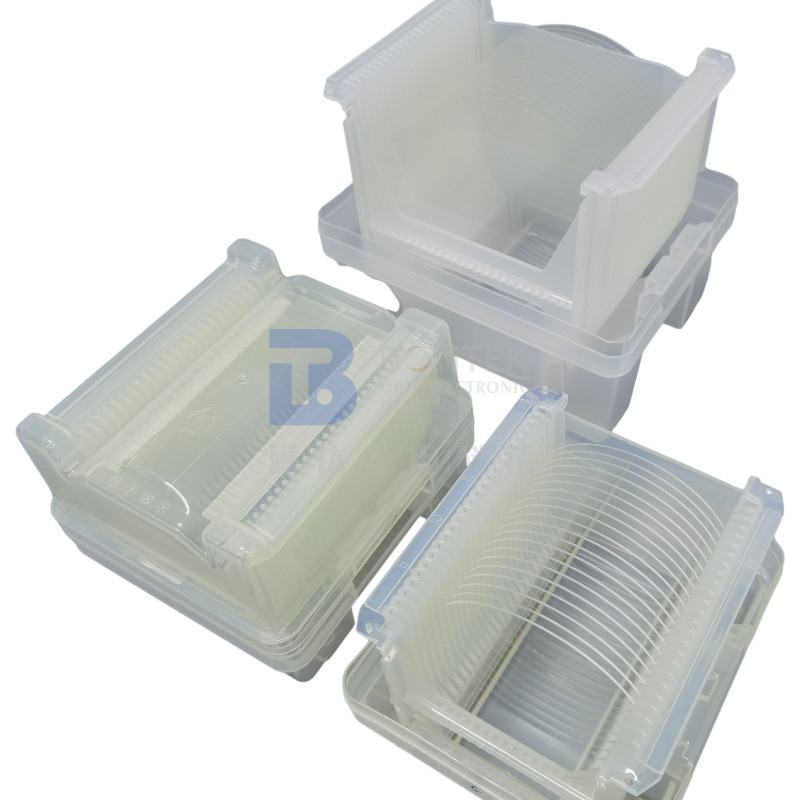

| पैकेजिंग विवरण: | कैसेट/जार, पीई फोम के साथ एक गत्ते का डिब्बा में डाल दिया। |
| प्रसव के समय: | 1-4 सप्ताह |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 100000 पीसीएस / माह |
|
विस्तार जानकारी |
|||
| उत्पाद: | सिंगल क्रिस्टल क्वार्ट्ज | व्यास: | 4 इंच, 6 इंच |
|---|---|---|---|
| कट एंगल: | एटी, एसटी, डीटी | मोटाई: | 0.35 मिमी, 0.5 मिमी |
| सतह खत्म: | डबल साइड पोलिश | आवेदन: | गुंजयमान यंत्र, आवृत्ति नियंत्रण |
| बीज: | बीजरहित / बीजरहित | ग्रेड: | देखा / ऑप्टिकल |
| हाई लाइट: | एसटी कट सिंगल क्रिस्टल क्वार्ट्ज वेफर,4 इंच क्वार्ट्ज क्रिस्टल,फ्रीक्वेंसी स्टेबिलाइजेशन सिंगल क्रिस्टल क्वार्ट्ज वेफर |
||
उत्पाद विवरण
आवृत्ति स्थिरीकरण में प्रयुक्त पीजोइलेक्ट्रिक प्रभाव के साथ एसटी कट सिंगल क्रिस्टल क्वार्ट्ज वेफर
क्वार्ट्ज क्रिस्टलवर्तमान में सबसे अधिक उपयोग किया जाने वाला क्रिस्टल है और यह एक महत्वपूर्ण इलेक्ट्रॉनिक सामग्री है।जब एक निश्चित दिशा में काटे गए क्वार्ट्ज वेफर को यांत्रिक तनाव के अधीन किया जाता है, तो एक विद्युत क्षेत्र या तनाव के आनुपातिक चार्ज उत्पन्न होगा।इस घटना को सकारात्मक पीजोइलेक्ट्रिक प्रभाव कहा जाता है।इसके विपरीत, जब क्वार्ट्ज क्रिस्टल वेफर को विद्युत क्षेत्र के अधीन किया जाता है, तो यह विद्युत क्षेत्र के समानुपाती तनाव उत्पन्न करेगा।इस घटना को व्युत्क्रम पीजोइलेक्ट्रिक प्रभाव कहा जाता है।सकारात्मक और व्युत्क्रम प्रभावों को सामूहिक रूप से पीजोइलेक्ट्रिक प्रभाव कहा जाता है।क्वार्ट्ज सिंगल क्रिस्टल वेफर में न केवल पीजोइलेक्ट्रिक प्रभाव होता है, बल्कि इसमें उत्कृष्ट यांत्रिक, विद्युत और तापमान विशेषताएं भी होती हैं।सिंगल क्रिस्टल क्वार्ट्ज वेफर के साथ डिजाइन और निर्मित रेज़ोनेटर, ऑसीलेटर और फिल्टर आवृत्ति स्थिरीकरण और आवृत्ति चयन में उत्कृष्ट फायदे हैं।
|
व्यास |
100.0 मिमी ± 0.3 मिमी या प्रति अनुरोध |
|
ओरिएंटेशन फ्लैट (ओएफ) |
32 मिमी ± 2 मिमी |
|
मोटाई |
500um ± 30um |
|
एज बेवेल |
एज राउंडिंग |
|
अभिविन्यास |
|
|
सतह - कट: |
42.75°ST-कट ±0.2° |
|
ओरिएंटेशन फ्लैट (ओएफ) |
एक्स ± 0.2 डिग्री . के समानांतर |
|
समतलता |
|
|
टीटीवी |
20um |
|
एलटीवी |
2.0um 5×5mm . के क्षेत्र में |
|
पीएलटीवी |
≥95% (किनारे से 3 मिमी बाहर रखा गया) |
|
सिर झुकाना |
-25um धनुष≤+25um |
|
सतह के लक्षण |
|
|
वेफर बैकसाइड |
GC#1000 लैप्ड और नक़्क़ाशीदार 0.2um≤Ra≤0.7um |
|
अन्य |
|
|
बीज स्थान |
बीजरहित या वेफर के केंद्र में 3.0 मिमी |
|
क्यू फैक्टर |
2 मिलियन |
अक्सर पूछे जाने वाले प्रश्न:
- क्यू: आप मुख्य रूप से किन उत्पादों पर काम करते हैं?
ए: हम खुद को पीजो वेफर विशेषज्ञ के रूप में देखते हैं।हम लगभग 30 साल पहले चीन में सिंगल क्रिस्टल क्वार्ट्ज के साथ काम करने वाले पहले व्यक्ति हैं।फिर धीरे-धीरे हम LiNbO3, LiTaO3, क्वार्ट्ज ग्लास, LGS, CTGS आदि के क्षेत्र में कदम रखते हैं। विशेष रूप से, यदि आप एक पीजो क्वार्ट्ज आपूर्तिकर्ता की तलाश में हैं, तो हम अंतिम विकल्प हैं!हम हर साल लाखों क्वार्ट्ज ब्लैंक्स आउटसोर्स करते हैं क्योंकि हम बेहतर कोण परिशुद्धता के साथ एटी, एससी और आईटी कट्स में महारत हासिल करते हैं।
- प्रश्न: क्या आप उत्पाद अनुकूलन स्वीकार कर सकते हैं?
ए: हां बिल्कुल।हम आपके अनुरोध के अनुसार बना सकते हैं।इसके अलावा, हम पीजो वेफर्स के साथ इतने अनुभवी हैं कि यदि आप अपनी पसंद के बारे में 100% सुनिश्चित नहीं हैं तो हम आपको प्रासंगिक सुझाव प्रदान कर सकते हैं।इसके अलावा, हमारे पास स्टॉक में कुछ मानक वेफर्स हैं, कृपया हमारे साथ जांचें।
- क्यू: क्या आप हमारे कूरियर एजेंट के माध्यम से सामान पहुंचा सकते हैं?
ए: हां, हमारा सुझाव है कि आप उस कूरियर एजेंट के साथ जाएं जिससे आप सबसे अधिक परिचित हैं (डीएचएल, फेडेक्स, यूपीएस इत्यादि)।हम आपके खाते के माध्यम से जहाज भेज सकते हैं।और, ज़ाहिर है, हम शिपिंग लागत को बचाने में आपकी मदद करने के लिए उत्पादों को स्वीकार्य आकार में सुरक्षित रूप से पैक करेंगे।यदि आपको माल ढुलाई की देखभाल करने की आवश्यकता है, तो यह भी कोई समस्या नहीं है।हमारे पास अंतरराष्ट्रीय कूरियर कंपनियों के साथ भी अच्छी छूट है।
- क्यू: आप कैसे गारंटी दे सकते हैं कि हमें वह मिलेगा जो हम सुरक्षित रूप से चाहते हैं?
ए: वेफर उत्पाद नाजुक और कभी-कभी महंगे होते हैं।आखिरी चीज, निर्माता के रूप में, हम देखना चाहते हैं कि हमारे द्वारा बनाए गए उत्पाद कूरियर के दौरान क्षतिग्रस्त हो गए थे।नतीजतन, हम वेफर्स को पर्याप्त रूप से पैक करेंगे और उन्हें बफर स्पंज से भरे उचित कार्टन में डाल देंगे।हालांकि, कभी-कभी दुर्घटनाएं अपरिहार्य होती हैं।तो, कृपया अनुसरण करें"स्वीकृति जांच"नीचे दिए गए चित्र में दिखाए गए चरण।यदि अवांछित हुआ, तो यदि आप जाँच के चरणों का पालन करते हैं, तो हम या तो पुनःपूर्ति देंगे या धनवापसी करेंगे।
- क्यू: क्या हम आपके कारखाने का दौरा कर सकते हैं?
ए: ज़रूर।बड़ी मात्रा में खरीद और दीर्घकालिक सहयोग के लिए कारखाना निरीक्षण महत्वपूर्ण है।आमने-सामने की चर्चा वह है जिस पर हम अधिकतर विश्वास करते हैं।पिछले वर्षों के दौरान, दुनिया भर के बड़े नामों ने कारखाने के निर्माण में हमारी प्रगति देखी है।इन दिनों, कोविड -19 महामारी के कारण, हमें वैश्विक खरीदारों के साथ वीडियोकांफ्रेंसिंग का अनुभव भी हुआ।
स्वीकृति जांच
- उत्पाद नाजुक है।हमने इसे पर्याप्त रूप से पैक किया है और इसे नाजुक करार दिया है।हम परिवहन गुणवत्ता सुनिश्चित करने के लिए उत्कृष्ट घरेलू और अंतरराष्ट्रीय एक्सप्रेस कंपनियों के माध्यम से वितरित करते हैं।
- माल प्राप्त करने के बाद, कृपया सावधानी से संभालें और जांचें कि बाहरी कार्टन अच्छी स्थिति में है या नहीं।बाहरी कार्टन को सावधानी से खोलें और जांचें कि पैकिंग बॉक्स संरेखण में हैं या नहीं।उन्हें बाहर निकालने से पहले एक तस्वीर लें।
मैं
- कृपया वैक्यूम पैकेज को एक साफ कमरे में खोलें जब उत्पादों को लागू किया जाना है।
- यदि कूरियर के दौरान उत्पाद क्षतिग्रस्त पाए जाते हैं, तो कृपया तुरंत एक तस्वीर लें या एक वीडियो रिकॉर्ड करें।क्षतिग्रस्त उत्पादों को पैकेजिंग बॉक्स से बाहर न निकालें!हमसे तुरंत संपर्क करें और हम समस्या का अच्छी तरह से समाधान करेंगे।
