2 '' डीएसएल सीडलेस सिंगल क्रिस्टल क्वार्ट्ज वेफर एक्स-कट वाई-कट सेमीकंडक्टर के लिए
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | BonTek |
| प्रमाणन: | ISO:9001 |
| मॉडल संख्या: | सिंगल क्रिस्टल क्वार्ट्ज |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 5 टुकड़े |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | कैसेट/जार, पीई फोम के साथ एक गत्ते का डिब्बा में डाल दिया। |
| प्रसव के समय: | 1-4 सप्ताह |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 100000 टुकड़े/माह |
|
विस्तार जानकारी |
|||
| सामग्री: | सिंगल क्रिस्टल क्वार्ट्ज | आकार: | 2'', 3'', 4'', 6'', 8'' या आवश्यकतानुसार |
|---|---|---|---|
| कट एंगल: | एक्स, वाई, जेड, एटी, बीटी, एसटी, बीटी, एससी, आदि। | मोटाई: | 0.08 मिमी - 10 मिमी |
| सतह: | डबल साइड पॉलिश, सिंगल साइड पॉलिश, लैप, ईच | आवेदन: | आवृत्ति नियंत्रण / आवृत्ति चयन / क्यूएमईएमएस |
| प्रमुखता देना: | 2 '' सिंगल क्रिस्टल क्वार्ट्ज वेफर,10 मिमी सेमीकंडक्टर वेफर,डीएसएल सीडलेस सिंगल क्रिस्टल क्वार्ट्ज वेफर |
||
उत्पाद विवरण

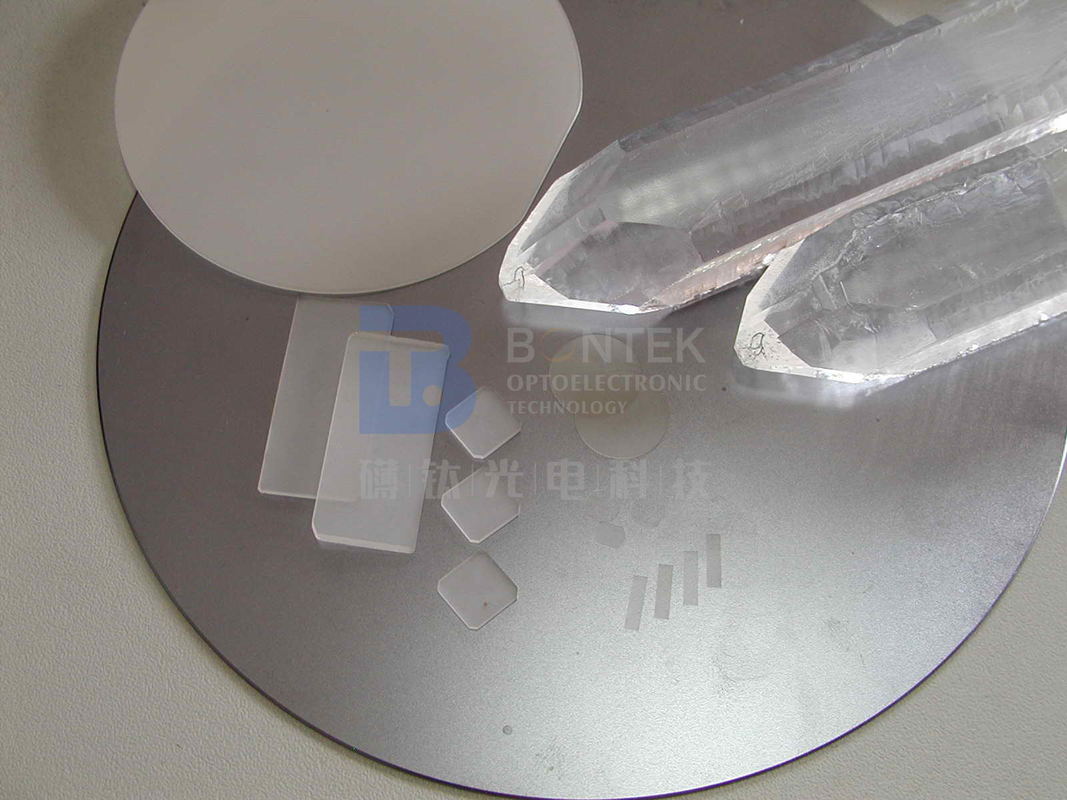

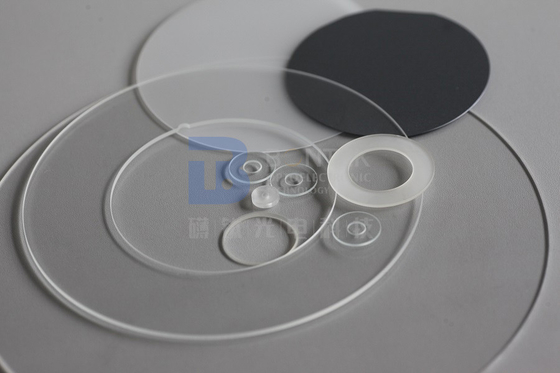

सिंगल क्रिस्टल क्वार्ट्ज वेफर्स / ब्लैंक सिंथेटिक क्वार्ट्ज क्रिस्टल से बने होते हैं।इसका अच्छा पीजोइलेक्ट्रिक प्रभाव है और व्यापक रूप से समय आवृत्ति नियंत्रण, आवृत्ति चयन और क्यूएमईएमएस में उपयोग किया जाता है।अत्याधुनिक अनुप्रयोगों में वीसीएक्सओ, टीसीएक्सओ, ओसीएक्सओ शामिल हैं
सामग्री के लक्षण
| सामग्री | पीजो / ऑप्टिकल ग्रेड |
| क्यू-मूल्य | न्यूनतम 1.8x10^6, 2.4x10^6 से 3.0x10^6 आईईसी मानक |
| ईसीडी | अधिकतम 2/सेमी², 10/सेमी², अधिकतम 30/सेमी², अधिकतम 100/सेमी², अधिकतम 300/सेमी²;स्वेप्ट क्वार्ट्ज |
| समावेशन घनत्व | आईए, आईबी, आई, II, III ग्रेड |
| बह | स्वेप्ट क्वार्ट्ज के साथ या बिना प्योर जेड और वाई बार दोनों उपलब्ध हैं |
प्रसंस्करण क्षमता - रिक्त स्थान
| कट प्रकार (अभिविन्यास) | एक्स, वाई, जेड, एटी, बीटी, सीटी, ईटी, डीटी, जीटी, एनटी, एफसी, एससी, आईटी, एसी, बीसी, एसटी, टीएस एमटी, एनटी आरटी, एलसी ..., आदि |
| कोण सहिष्णुता (±) | थीटा कोण: ± 5″, ±10″, ±15″, ± 30″, ±1′, ±2′, ..., आदि। |
| फाई कोण: ± 5′, ± 10′, ± 15′, ± 30′, ..., आदि। | |
| आकार | गोल (3.0 मिमी~8")/ एसक्वायर (1.6x1.6mm~48x48mm या बड़ा)/ एसएमडी (1.2x2.4 मिमी ऊपर) |
| आकार सहिष्णुता (±) | ±0.01 मिमी, +/- 0.005मिमी, +/- 0.0005 मिमी, आकार के अनुसार |
| आवृत्ति / मोटाई | एटी-कट फंडामेंटल के लिए 1 मेगाहर्ट्ज 54 मेगाहर्ट्ज तक ;नक़्क़ाशी द्वारा 70 मेगाहर्ट्ज तक |
| समतल | प्रति अनुरोध: फ्लैट ±10 डिग्री . के भीतर एक्स अक्ष के लंबवत होना चाहिए |
| सतही परिष्करण | #1000(9u);#2000(7u);#3000(5u);#4000(3u) (एसआईसी);पॉलिश (सेरियम ऑक्साइड) और etched Std |
| ओवरटोन | मौलिक ;तीसरा ओवरटोन (तीसरा);पांचवां ओवरटोन (पांचवां) |
| कंटूरिंग (डायोपट्रिक) | उत्तल : 0.5 डायोपट्रिक ~ 10 डायोपट्रिक द्वि-उत्तल : 10 डायोपट्रिक ~ 15 डायोपट्रिक |
प्रसंस्करण क्षमता - वेफर्स
| व्यास | 3 ”(76.2 मिमी) | 4 ”(100 मिमी) | 6 ”(150 मिमी) | 8 ”(200 मिमी) |
| मोटाई | 0.08 मिमी मिन-अप | 0.10 मिमी मिन-अप | 0.20 मिमी न्यूनतम-अप | 0.35 मिमी न्यूनतम- |
| प्राथमिक फ्लैट | 22 मिमी | 32 मिमी | 42.5 मिमी | 57.5 मिमी या पायदान |
| एसउर चेहरे | एलटीवी (5mmx5mm) | <1.5μm | टीटीवी | <1.5~3 µm |
| सिर झुकाना | -30<धनुष<30 | ताना | <40μm | |
| सतह का प्रकार | एससपा / डीसपा | एज मानदंड | आर = 0.2 मिमी या बुलनोज़ | |
| पॉलिश पक्ष Ra | <0.5nm या प्रति अनुरोधित | बैक साइड मानदंड |
सामान्य 0.2-0.5μm या अनुकूलित के रूप में है |
अक्सर पूछे जाने वाले प्रश्न:
- क्यू: आप मुख्य रूप से किन उत्पादों पर काम करते हैं?
ए: हम खुद को पीजो वेफर विशेषज्ञ के रूप में देखते हैं।हम लगभग 30 साल पहले चीन में सिंगल क्रिस्टल क्वार्ट्ज के साथ काम करने वाले पहले व्यक्ति हैं।फिर धीरे-धीरे हम LiNbO3, LiTaO3, क्वार्ट्ज ग्लास, LGS, CTGS आदि के क्षेत्र में कदम रखते हैं। विशेष रूप से, यदि आप एक पीजो क्वार्ट्ज आपूर्तिकर्ता की तलाश में हैं, तो हम अंतिम विकल्प हैं!हम हर साल लाखों क्वार्ट्ज ब्लैंक्स आउटसोर्स करते हैं क्योंकि हम बेहतर कोण परिशुद्धता के साथ एटी, एससी और आईटी कट्स में महारत हासिल करते हैं।
- प्रश्न: क्या आप उत्पाद अनुकूलन स्वीकार कर सकते हैं?
ए:हां बिल्कुल।हम आपके अनुरोध के अनुसार बना सकते हैं।इसके अलावा, हम पीजो वेफर्स के साथ इतने अनुभवी हैं कि यदि आप अपनी पसंद के बारे में 100% सुनिश्चित नहीं हैं तो हम आपको प्रासंगिक सुझाव प्रदान कर सकते हैं।इसके अलावा, हमारे पास स्टॉक में कुछ मानक वेफर्स हैं, कृपया हमारे साथ जांचें।
- क्यू: क्या आप हमारे कूरियर एजेंट के माध्यम से सामान पहुंचा सकते हैं?
ए:हां, हमारा सुझाव है कि आप उस कूरियर एजेंट के साथ जाएं जिससे आप सबसे अधिक परिचित हैं (डीएचएल, फेडेक्स, यूपीएस इत्यादि)।हम आपके खाते के माध्यम से जहाज भेज सकते हैं।और, ज़ाहिर है, हम शिपिंग लागत को बचाने में आपकी मदद करने के लिए उत्पादों को स्वीकार्य आकार में सुरक्षित रूप से पैक करेंगे।यदि आपको माल ढुलाई की देखभाल करने की आवश्यकता है, तो यह भी कोई समस्या नहीं है।हमारे पास अंतरराष्ट्रीय कूरियर कंपनियों के साथ भी अच्छी छूट है।
- क्यू: आप कैसे गारंटी दे सकते हैं कि हमें वह मिलेगा जो हम सुरक्षित रूप से चाहते हैं?
ए:वेफर उत्पाद नाजुक और कभी-कभी महंगे होते हैं।आखिरी चीज, निर्माता के रूप में, हम देखना चाहते हैं कि हमारे द्वारा बनाए गए उत्पाद कूरियर के दौरान क्षतिग्रस्त हो गए थे।नतीजतन, हम वेफर्स को पर्याप्त रूप से पैक करेंगे और उन्हें बफर स्पंज से भरे उचित कार्टन में डाल देंगे।हालांकि, कभी-कभी दुर्घटनाएं अपरिहार्य होती हैं।तो, कृपया अनुसरण करें"स्वीकृति जांच"नीचे दिए गए चित्र में दिखाए गए चरण।यदि अवांछित हुआ, तो यदि आप जाँच के चरणों का पालन करते हैं, तो हम या तो पुनःपूर्ति देंगे या धनवापसी करेंगे।
- क्यू: क्या हम आपके कारखाने का दौरा कर सकते हैं?
ए:ज़रूर।बड़ी मात्रा में खरीद और दीर्घकालिक सहयोग के लिए कारखाना निरीक्षण महत्वपूर्ण है।आमने-सामने की चर्चा वह है जिस पर हम अधिकतर विश्वास करते हैं।पिछले वर्षों के दौरान, दुनिया भर के बड़े नामों ने कारखाने के निर्माण में हमारी प्रगति देखी है।इन दिनों, कोविड -19 महामारी के कारण, हमें वैश्विक खरीदारों के साथ वीडियोकांफ्रेंसिंग का अनुभव भी हुआ।
स्वीकृति जांच
1. उत्पाद नाजुक है।हमने इसे पर्याप्त रूप से पैक किया है और इसे नाजुक करार दिया है।हम परिवहन गुणवत्ता सुनिश्चित करने के लिए उत्कृष्ट घरेलू और अंतरराष्ट्रीय एक्सप्रेस कंपनियों के माध्यम से वितरित करते हैं।
2. माल प्राप्त करने के बाद, कृपया सावधानी से संभालें और जांचें कि बाहरी कार्टन अच्छी स्थिति में है या नहीं।बाहरी कार्टन को सावधानी से खोलें और जांचें कि पैकिंग बॉक्स संरेखण में हैं या नहीं।उन्हें बाहर निकालने से पहले एक तस्वीर लें।
3. कृपया वैक्यूम पैकेज को एक साफ कमरे में खोलें जब उत्पादों को लागू किया जाना है।
4. अगर कूरियर के दौरान उत्पाद क्षतिग्रस्त पाए जाते हैं, तो कृपया तुरंत एक तस्वीर लें या एक वीडियो रिकॉर्ड करें।क्षतिग्रस्त उत्पादों को पैकेजिंग बॉक्स से बाहर न निकालें!हमसे तुरंत संपर्क करें और हम समस्या का अच्छी तरह से समाधान करेंगे।
