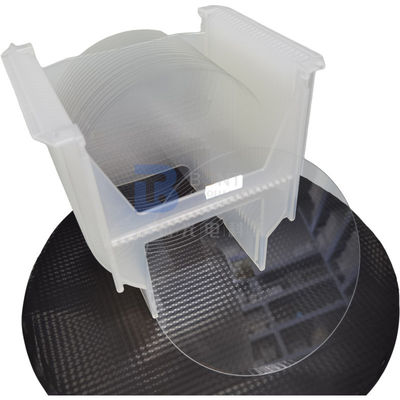

4 '' 6 '' 8 '' सिंगल क्रिस्टल वेफर सेमीकंडक्टर क्रिस्टल एसएडब्ल्यू / ऑप्टिकल ग्रेड
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | BonTek |
| प्रमाणन: | ISO:9001 |
| मॉडल संख्या: | सिंगल क्रिस्टल क्वार्ट्ज |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 5 टुकड़े |
|---|---|
| मूल्य: | Negotiable |
| पैकेजिंग विवरण: | कैसेट/जार, पीई फोम के साथ एक गत्ते का डिब्बा में डाल दिया। |
| प्रसव के समय: | 1-4 सप्ताह |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 100000 टुकड़े/माह |
|
विस्तार जानकारी |
|||
| सामग्री: | सिंगल क्रिस्टल क्वार्ट्ज | आकार: | 2'', 3'', 4'', 6'', 8'' या आवश्यकतानुसार |
|---|---|---|---|
| कट एंगल: | एक्स, वाई, जेड, एटी, बीटी, एसटी, बीटी, एससी, आदि। | मोटाई: | 0.08 मिमी - 10 मिमी |
| सतह: | डबल साइड पॉलिश, सिंगल साइड पॉलिश, लैप, ईच | आवेदन: | आवृत्ति नियंत्रण / आवृत्ति चयन / क्यूएमईएमएस |
| बीज: | बीजरहित / बीजरहित | ग्रेड: | देखा / ऑप्टिकल |
| हाई लाइट: | 8 '' सिंगल क्रिस्टल वेफर,4 '' सेमीकंडक्टर क्रिस्टल,6 '' सिंगल क्रिस्टल वेफर |
||
उत्पाद विवरण
4 '' 6 '' 8 '' सिंगल क्रिस्टल वेफर सेमीकंडक्टर क्रिस्टल एसएडब्ल्यू / ऑप्टिकल ग्रेड
सिंगल क्रिस्टल क्वार्ट्जवेफर्स/रिक्त स्थान सिंथेटिक क्वार्ट्ज क्रिस्टल से बने होते हैं।इसका अच्छा पीजोइलेक्ट्रिक प्रभाव है और व्यापक रूप से समय आवृत्ति नियंत्रण, आवृत्ति चयन और क्यूएमईएमएस में उपयोग किया जाता है।अन्य अनुप्रयोगों में वीसीएक्सओ, टीसीएक्सओ, ओसीएक्सओ आदि शामिल हैं।
सामग्री के लक्षण
|
सामग्री |
पीजो / ऑप्टिकल ग्रेड |
|
क्यू-मूल्य |
न्यूनतम 1.8x10^6, 2.4x10^6 से 3.0x10^6 आईईसी मानक |
|
ईसीडी |
अधिकतम 2/सी㎡, 10/सी㎡, अधिकतम 30/सी㎡, अधिकतम 100/सी㎡, अधिकतम 300/सी㎡; स्वेप्ट क्वार्ट्ज |
|
समावेशन घनत्व |
आईए, आईबी, आई, II, III ग्रेड |
|
बह |
स्वेप्ट क्वार्ट्ज के साथ या बिना प्योर जेड और वाई बार दोनों उपलब्ध हैं |
प्रसंस्करण क्षमता - रिक्त स्थान
| कट प्रकार (अभिविन्यास) | एक्स, वाई, जेड, एटी, बीटी, सीटी, ईटी, डीटी, जीटी, एनटी, एफसी, एससी, आईटी, एसी, बीसी, एसटी, टीएस एमटी, एनटी आरटी, एलसी ..., आदि |
| कोण सहिष्णुता (±) | थीटा कोण: ±5″, ±10″, ±15″, ±30″, ±1′, ±2′, ..., आदि। |
| फाई कोण: ± 5′, ± 10′, ± 15′, ± 30′, ..., आदि। | |
| आकार | गोल (3.0mm～8")/ वर्ग (1.6x1.6mm～48x48mm या बड़ा)/SMD (1.2x2.4mm ऊपर) |
| आकार सहिष्णुता (±) | ±0.01mm,+/-0.005mm, +/-0.0005mm, आकार के अनुसार |
| आवृत्ति / मोटाई | एटी-कट फंडामेंटल के लिए 54 मेगाहर्ट्ज तक 1 मेगाहर्ट्ज;नक़्क़ाशी द्वारा 70 मेगाहर्ट्ज तक |
| समतल | प्रति अनुरोध: फ्लैट ±10 डिग्री . के भीतर एक्स अक्ष के लंबवत होना चाहिए |
| सतही परिष्करण | #1000(9u);#2000(7u);#3000(5u);#4000(3u) (एसआईसी);पॉलिश (सेरियम ऑक्साइड) और etched Std |
| ओवरटोन | मौलिक;तीसरा ओवरटोन (तीसरा);पांचवां ओवरटोन (पांचवां) |
| कंटूरिंग (डायोपट्रिक) | प्लानो-उत्तल: 0.5 डायोपट्रिक～10 डायोपट्रिक द्वि-उत्तल: 10 डायोपट्रिक～15 डायोपट्रिक |
प्रसंस्करण क्षमता - वेफर्स
| व्यास | 3 ”(76.2 मिमी) | 4 ”(100 मिमी) | 6 ”(150 मिमी) | 8 ”(200 मिमी) |
| मोटाई | 0.08 मिमी मिन-अप | 0.10 मिमी मिन-अप | 0.20 मिमी न्यूनतम-अप | 0.35 मिमी न्यूनतम- |
| प्राथमिक फ्लैट | 22 मिमी | 32 मिमी | 42.5 मिमी | 57.5 मिमी या पायदान |
| सतह | एलटीवी (5mmx5mm) | <1.5μm | टीटीवी | <1.5~3 µm |
| सिर झुकाना | -30<धनुष<30 | ताना | <40μm | |
| सतह का प्रकार | एसएसपी / डीएसपी | एज मानदंड | आर = 0.2 मिमी या बुलनोज़ | |
| पॉलिश पक्ष Ra | <0.5nm या प्रति अनुरोधित | बैक साइड मानदंड | 0.2-0.5μm या अनुकूलित के रूप में |
स्वीकृति जांच
1. उत्पाद नाजुक है।हमने इसे पर्याप्त रूप से पैक किया है और इसे नाजुक करार दिया है।हम परिवहन गुणवत्ता सुनिश्चित करने के लिए उत्कृष्ट घरेलू और अंतरराष्ट्रीय एक्सप्रेस कंपनियों के माध्यम से वितरित करते हैं।
2. माल प्राप्त करने के बाद, कृपया सावधानी से संभालें और जांचें कि बाहरी कार्टन अच्छी स्थिति में है या नहीं।बाहरी कार्टन को सावधानी से खोलें और जांचें कि पैकिंग बॉक्स संरेखण में हैं या नहीं।उन्हें बाहर निकालने से पहले एक तस्वीर लें।
3. कृपया वैक्यूम पैकेज को एक साफ कमरे में खोलें जब उत्पादों को लागू किया जाना है।
4. अगर कूरियर के दौरान उत्पाद क्षतिग्रस्त पाए जाते हैं, तो कृपया तुरंत एक तस्वीर लें या एक वीडियो रिकॉर्ड करें।क्षतिग्रस्त उत्पादों को पैकेजिंग बॉक्स से बाहर न निकालें!हमसे तुरंत संपर्क करें और हम समस्या का अच्छी तरह से समाधान करेंगे।
