आईआर ऑप्टिकल अनुप्रयोगों के लिए ब्रॉड ट्रांसमिशन नीलम सिंगल क्रिस्टल वेफर
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | BonTek |
| प्रमाणन: | ISO:9001 |
| मॉडल संख्या: | नीलम (Al2O3) |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 5 टुकड़े |
|---|---|
| मूल्य: | बातचीत योग्य |

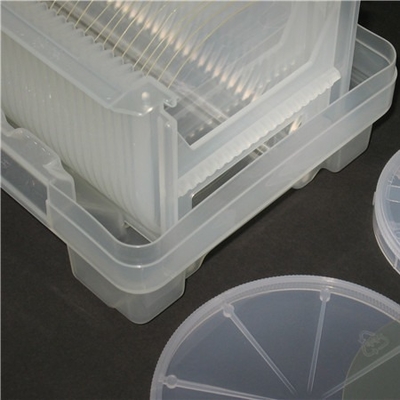

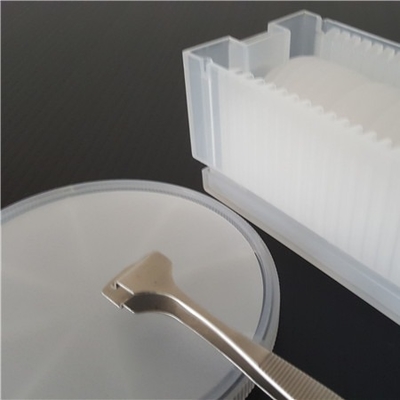

| पैकेजिंग विवरण: | कैसेट, जार, फिल्म पैकेज |
| प्रसव के समय: | 1-4 सप्ताह |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 10000 टुकड़े/माह |
|
विस्तार जानकारी |
|||
| सामग्री: | नीलम वेफर | प्रकार: | एकल क्रिस्टल |
|---|---|---|---|
| आवेदन: | ओरवर्ड लुकिंग इंफ्रा रेड | विकास विधि: | क्षैतिज रूप से निर्देशित क्रिस्टलीकरण (एचडीसी) |
| गलनांक: | 2040 डिग्री सेल्सियस | यंग का मापांक (ई): | 335 जीपीए |
| कतरनी मापांक (जी): | 148.1 जीपीए | थोक मापांक (के): | 240 जीपीए |
| प्रमुखता देना: | ब्रॉड ट्रांसमिशन सिंगल क्रिस्टल वेफर,335 GPa नीलम क्रिस्टल,सिंगल क्रिस्टल वेफर |
||
उत्पाद विवरण
आईआर ऑप्टिकल अनुप्रयोगों के लिए उच्च स्थायित्व ब्रॉड ट्रांसमिशन नीलम वेफर
नीलम का उपयोग इसके स्थायित्व और क्षरण/संक्षारण प्रतिरोध के लिए किया जाता है, अक्सर एक बहुत व्यापक संचरण सीमा होने पर उच्च गर्मी का सामना करने की क्षमता के संयोजन में।अनुप्रयोगों में शामिल हैं:
· विंडोज - सेंसर और अन्य प्रकाशिकी के लिए FLIR (फॉरवर्ड लुकिंग इंफ्रा रेड) विंडो।व्यापक वर्णक्रमीय रेंज पर ऑप्टिकल स्पष्टता इस एप्लिकेशन में स्थायित्व के साथ जोड़ती है।
· विंडोज - नमक और उड़ने वाले रेत के वातावरण में क्षरण प्रतिरोध के लिए, नीलम का उपयोग पारंपरिक खिड़कियों और गुंबद के आकार में नरम, अधिक नाजुक आईआर संचारण सामग्री के स्थान पर किया जाता है।
· काउंटरमेशर लैंप - आईआरसीएम (इन्फ्रा रेड काउंटरमेशर) में नीलम फ्लैश लैंप का उपयोग किया जाता है।नीलम का उच्च तापमान प्रदर्शन इस एप्लिकेशन में व्यापक वर्णक्रमीय रेंज के साथ संयुक्त है।
ऑप्टिकल गुण
|
हस्तांतरण |
0.17 से 5.5 उम |
|
अपवर्तक सूचकांक |
1.75449 (ओ) 1.74663 (ई) 1.06 उम . पर |
|
परावर्तन हानि |
ओ-रे के लिए 1.06 माइक्रोन (2 सतह) पर - 11.7%;ई-रे के लिए - 14.2% |
|
अवशोषण सूचकांक |
0.3 x 10-3 सेमी-1 2.4 um . पर |
|
डीएन/डीटी |
13.7 x 10-6 5.4 um . पर |
|
डीएन/डीएम = 0 |
1.5 उम |
|
अभिविन्यास |
आर-प्लेन, सी-प्लेन, ए-प्लेन, एम-प्लेन या एक निर्दिष्ट अभिविन्यास |
|
अभिविन्यास सहिष्णुता |
± 0.3 डिग्री |
|
व्यास |
2 इंच, 3 इंच, 4 इंच, 6 इंच, 8 इंच या अन्य |
|
व्यास सहिष्णुता |
2 इंच के लिए 0.1 मिमी, 3 इंच के लिए 0.2 मिमी, 4 इंच के लिए 0.3 मिमी, 6 इंच के लिए 0.5 मिमी |
|
मोटाई |
0.25 मिमी, 0.33 मिमी, 0.43 मिमी, 0.65 मिमी, 1 मिमी या अन्य; |
|
मोटाई सहिष्णुता |
25μm |
|
प्राथमिक फ्लैट लंबाई |
2 इंच के लिए 16.0 ± 1.0 मिमी, 3 इंच के लिए 22.0 ± 1.0 मिमी, 4 इंच के लिए 30.0 ± 1.5 मिमी, 6 इंच के लिए 47.5/50.0 ± 2.0 मिमी |
|
प्राथमिक फ्लैट अभिविन्यास |
ए-प्लेन (1 1-2 0) ± 0.2°;सी-प्लेन (0 0-0 1) ± 0.2°, प्रक्षेपित सी-एक्सिस 45 +/- 2° |
|
टीटीवी |
2 इंच के लिए 10μm, 3 इंच के लिए ≤15μm, 4 इंच के लिए 20μm, 6 इंच के लिए 25μm |
|
सिर झुकाना |
2 इंच के लिए 10μm, 3 इंच के लिए ≤15μm, 4 इंच के लिए 20μm, 6 इंच के लिए 25μm |
|
सामने की सतह |
एपि-पॉलिश (सी-प्लेन के लिए रा <0.3 एनएम, अन्य झुकाव के लिए 0.5 एनएम) |
|
पिछली सतह |
ठीक जमीन (रा=0.6μm~1.4μm) या एपि-पॉलिश |
|
पैकेजिंग |
कक्षा 100 स्वच्छ कमरे के वातावरण में पैक किया गया |
स्वीकृति जांच
1. उत्पाद नाजुक है।हमने इसे पर्याप्त रूप से पैक किया है और इसे नाजुक करार दिया है।हम परिवहन गुणवत्ता सुनिश्चित करने के लिए उत्कृष्ट घरेलू और अंतरराष्ट्रीय एक्सप्रेस कंपनियों के माध्यम से वितरित करते हैं।
2. माल प्राप्त करने के बाद, कृपया सावधानी से संभालें और जांचें कि बाहरी कार्टन अच्छी स्थिति में है या नहीं।बाहरी कार्टन को सावधानी से खोलें और जांचें कि पैकिंग बॉक्स संरेखण में हैं या नहीं।उन्हें बाहर निकालने से पहले एक तस्वीर लें।
3. कृपया वैक्यूम पैकेज को एक साफ कमरे में खोलें जब उत्पादों को लागू किया जाना है।
4. अगर कूरियर के दौरान उत्पाद क्षतिग्रस्त पाए जाते हैं, तो कृपया तुरंत एक तस्वीर लें या एक वीडियो रिकॉर्ड करें।क्षतिग्रस्त उत्पादों को पैकेजिंग बॉक्स से बाहर न निकालें!हमसे तुरंत संपर्क करें और हम समस्या का अच्छी तरह से समाधान करेंगे।
