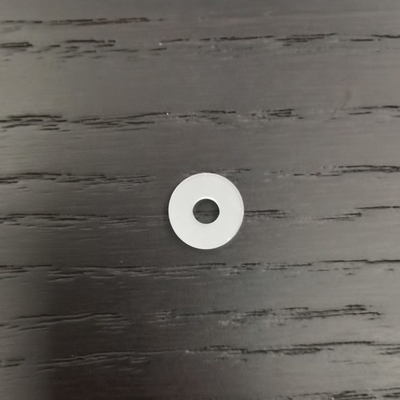

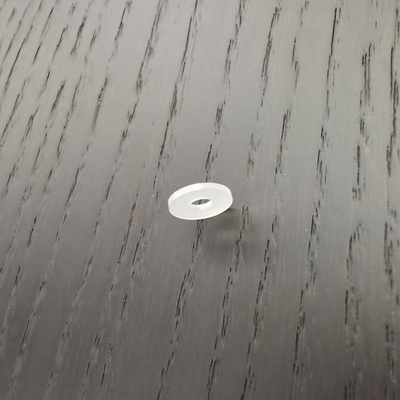

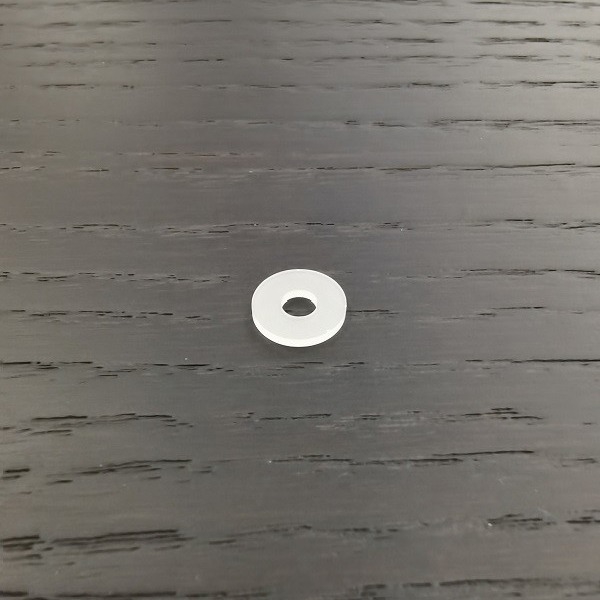

अनुकूलित आकार लिथियम निओबेट पीजोइलेक्ट्रिक वेफर रिंग ओरिएंटेशन जेड-कट 36Y-कट
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | BonTek |
| प्रमाणन: | ISO:9001, ISO:14001 |
| मॉडल संख्या: | लिथियम निओबेट (LiNbO3) |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 5 पीसी |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | कैसेट / जार पैकेज, वैक्यूम सील |
| प्रसव के समय: | 1-4 सप्ताह |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 10000 पीसी / माह |
|
विस्तार जानकारी |
|||
| उत्पाद: | LiNbO3 पीजोइलेक्ट्रिक रिंग | ग्रेड: | ऑप्टिकल / देखा ग्रेड |
|---|---|---|---|
| अभिविन्यास: | एक्स, जेड, 36Y, आदि। | बाहरी व्यास: | 5 मिमी ~ 150 मिमी |
| भीतरी व्यास: | 2 मिमी ~ 100 मिमी | मोटाई: | 0.35 / 0.50 / 1.00 / 2.00 मिमी |
| सतह: | डबल साइड पॉलिश, डबल साइड लैप | रा खुरदरापन: | रा <1nm |
| प्रमुखता देना: | पीजोइलेक्ट्रिक वेफर जेड-कट,अनुकूलित आकार लिथियम निओबेट वेफर,पीजोइलेक्ट्रिक वेफर 36 वाई-कट |
||
उत्पाद विवरण
अनुकूलित आकार लिथियम निओबेट पीजोइलेक्ट्रिक वेफर रिंगओरिएंटेशन जेड-कट 36Y-कट
लिथियम नाइओबेट क्रिस्टल में उच्च इलेक्ट्रो-ऑप्टिक गुणांक, विस्तृत ऑप्टिकल पारदर्शी खिड़की और उच्च ऑप्टिकल गुणवत्ता के फायदे हैं।लिथियम नाइओबेट क्रिस्टल निकट-अवरक्त और अवरक्त बैंड में ऑप्टिकल मॉड्यूलेशन और क्यू मॉड्यूलेशन के लिए पसंदीदा सामग्री है।इलेक्ट्रो-ऑप्टिक मॉड्यूलेटर के लिए, क्रिस्टल अधिकतम प्रभावी इलेक्ट्रो-ऑप्टिक गुणांक के साथ, प्रकाश प्रसार की दिशा में z-कट शून्य अवशिष्ट बायरफ्रींग और एक्स-कट गैर-शून्य अवशिष्ट बायरफ्रींग प्रदर्शित करता है।क्यू स्विच के लिए, क्रिस्टल आमतौर पर जेड-कट होता है, जिसमें शून्य अवशिष्ट बायरफ्रींग और प्रकाश प्रसार की दिशा में अभिनय करने वाला एक अनुप्रस्थ विद्युत क्षेत्र होता है।एलएन में पीजोइलेक्ट्रिक रिंग में उच्च पुनरावृत्ति दर पर नुकसान होता है, लेकिन इस नुकसान को कुछ हद तक एक उपयुक्त पीजोइलेक्ट्रिक भिगोना डिजाइन द्वारा दूर किया जा सकता है।
बोनटेक आपके लिए LiNbO3 या क्वार्ट्ज क्रिस्टल पीजोइलेक्ट्रिक रिंग को कस्टमाइज़ कर सकता है।हम पिछले 20 वर्षों से दुनिया भर की कई कंपनियों के लिए इन हजारों पीजो रिंगों का निर्माण करते हैं।
|
सामग्री |
LiNbO3 वेफर, पीजो रिंग |
|
अभिविन्यास |
एक्स / जेड / वाई41°/ Y64°/ Y128°/ वाईजेड / वाईएक्स या अनुकूलित |
|
बाहरी व्यास |
5 मिमी ~ 150 मिमी |
|
भीतरी व्यास |
2 मिमी ~ 100 मिमी |
|
सतह खत्म |
सिंगल या डबल साइड पॉलिश (डीएलपी/एसएलपी/एसएसपी/डीएसपी सभी उपलब्ध) |
|
मोटाई |
0.35 / 0.50 / 1.00 / 3.00 + मिमी |
|
टीटीवी |
<1~5μm |
|
सिर झुकाना |
±(25μm ~ 40um) |
|
ताना |
<= 35μm |
| सफाई
|
कक्षा 1000 स्वच्छ कक्ष |
|
पीएलटीवी (<0.5um) |
<1.5 उम मैं98% (5 मिमी * 5 मिमी) 2 मिमी किनारे के साथ बाहर रखा गया |
|
किनारा |
SEMI M1.2@ के साथ GC800# के साथ शिकायत न करें। C टाइप पर नियमित करें |
|
फ्लैटों |
उपलब्ध, अनुरोध के अनुसार |
|
पॉलिश पक्ष Ra |
खुरदरापन रा<=5A |
|
पीछे की ओर मानदंड |
खुरदरापन रा: 0.5-1.0µm GC#1000 |
|
एज राउंडिंग |
SEMI M1.2 मानक के अनुरूप/IEC62276 . का संदर्भ लें |
|
दरारें, आरी के निशान, धब्बे |
कोई नहीं |
|
हस्तांतरण |
0.32 - 5.2um (मोटाई 6 मिमी) |
|
अपवर्तक सूचकांक |
नहीं = 2.237, पूर्व = 2.158 @633 एनएम |
|
परावर्तन हानि |
14.6% @633एनएम |
|
गलनांक (℃) |
1250 |
|
घनत्व |
4.64जी/सेमी3 |
|
मोह कठोरता |
5 |
|
यंग मापांक |
170 जीपीए |
|
अरेखीय गुणांक |
d33=34.45, d31=d15=5.95, d22=13.07 (pmv-1) |
|
कतरनी मापांक |
68 पीजीए |
|
थोक मापांक |
112 जीपीए |
|
थर्मल विस्तार |
a11=15.4×10^-6/K, a33=7.5×10^-6/K |
| सामग्री | सिंगल क्रिस्टल क्वार्ट्ज ब्लैंक्स (पीजो / ऑप्टिकल ग्रेड) |
| सिंथेटिक क्यू-वैल्यू | न्यूनतम 1.8×10^6, 2.4×10^6, 3.0×10^6 (आईईसी मानक) |
| ईच चैनल घनत्व (ईसीडी) | 2/सेमी2,10/ सेमी2,30/ सेमी2,100/ सेमी2,300/सेमी2स्वीप क्वार्ट्ज (आईईसी मानक) |
| समावेशन घनत्व | आईए, आईबी, आई, II, III ग्रेड (आईईसी मानक) |
| काटने का कोण | एक्स / वाई / जेड / एटी 32 डिग्री / 33 डिग्री / 35 डिग्री / 36 डिग्री / बीटी / एसटी 42.75 डिग्री आदि। |
| बाहरी व्यास | 3 मिमी ~ 200 मिमी |
| भीतरी व्यास | 1 मिमी ~ 100 मिमी |
| मोटाई | 0.1 मिमी ~ 10 मिमी |
| ओरिएंटेशन फ्लैट | आवश्यकतानुसार, या पेंसिल चिह्नित |
| सतह खत्म | डबल साइड लैप्ड, डबल साइड पॉलिश |
| पॉलिश पक्ष Ra | <0.5nm या प्रति अनुरोध विशिष्ट |
| पीछे की ओर मानदंड | सामान्य 0.2-0.5μm या अनुकूलित के रूप में है |
अक्सर पूछे जाने वाले प्रश्न:
- क्यू: आप मुख्य रूप से किन उत्पादों पर काम करते हैं?
ए:हम खुद को पीजो वेफर विशेषज्ञ के रूप में देखते हैं।हम लगभग 30 साल पहले चीन में सिंगल क्रिस्टल क्वार्ट्ज के साथ काम करने वाले पहले व्यक्ति हैं।फिर धीरे-धीरे हम LiNbO3, LiTaO3, क्वार्ट्ज ग्लास, LGS, CTGS आदि के क्षेत्र में कदम रखते हैं। विशेष रूप से, यदि आप एक पीजो क्वार्ट्ज आपूर्तिकर्ता की तलाश में हैं, तो हम अंतिम विकल्प हैं!हम हर साल लाखों क्वार्ट्ज ब्लैंक्स आउटसोर्स करते हैं क्योंकि हम बेहतर कोण परिशुद्धता के साथ एटी, एससी और आईटी कट्स में महारत हासिल करते हैं।
- प्रश्न: क्या आप उत्पाद अनुकूलन स्वीकार कर सकते हैं?
ए:हां बिल्कुल।हम आपके अनुरोध के अनुसार बना सकते हैं।इसके अलावा, हम पीजो वेफर्स के साथ इतने अनुभवी हैं कि यदि आप अपनी पसंद के बारे में 100% सुनिश्चित नहीं हैं तो हम आपको प्रासंगिक सुझाव प्रदान कर सकते हैं।इसके अलावा, हमारे पास स्टॉक में कुछ मानक वेफर्स हैं, कृपया हमारे साथ जांचें।
- क्यू: क्या आप हमारे कूरियर एजेंट के माध्यम से सामान पहुंचा सकते हैं?
ए:हां, हमारा सुझाव है कि आप उस कूरियर एजेंट के साथ जाएं जिससे आप सबसे अधिक परिचित हैं (डीएचएल, फेडेक्स, यूपीएस इत्यादि)।हम आपके खाते के माध्यम से जहाज भेज सकते हैं।और, ज़ाहिर है, हम शिपिंग लागत को बचाने में आपकी मदद करने के लिए उत्पादों को स्वीकार्य आकार में सुरक्षित रूप से पैक करेंगे।यदि आपको माल ढुलाई की देखभाल करने की आवश्यकता है, तो यह भी कोई समस्या नहीं है।हमारे पास अंतरराष्ट्रीय कूरियर कंपनियों के साथ भी अच्छी छूट है।
- क्यू: आप कैसे गारंटी दे सकते हैं कि हमें वह मिलेगा जो हम सुरक्षित रूप से चाहते हैं?
ए:वेफर उत्पाद नाजुक और कभी-कभी महंगे होते हैं।आखिरी चीज, निर्माता के रूप में, हम देखना चाहते हैं कि हमारे द्वारा बनाए गए उत्पाद कूरियर के दौरान क्षतिग्रस्त हो गए थे।नतीजतन, हम वेफर्स को पर्याप्त रूप से पैक करेंगे और उन्हें बफर स्पंज से भरे उचित कार्टन में डाल देंगे।हालांकि, कभी-कभी दुर्घटनाएं अपरिहार्य होती हैं।तो, कृपया अनुसरण करें"स्वीकृति जांच"नीचे दिए गए चित्र में दिखाए गए चरण।यदि अवांछित हुआ, तो यदि आप जाँच के चरणों का पालन करते हैं, तो हम या तो पुनःपूर्ति देंगे या धनवापसी करेंगे।
- क्यू: क्या हम आपके कारखाने का दौरा कर सकते हैं?
ए:ज़रूर।बड़ी मात्रा में खरीद और दीर्घकालिक सहयोग के लिए कारखाना निरीक्षण महत्वपूर्ण है।आमने-सामने की चर्चा वह है जिस पर हम अधिकतर विश्वास करते हैं।पिछले वर्षों के दौरान, दुनिया भर के बड़े नामों ने कारखाने के निर्माण में हमारी प्रगति देखी है।इन दिनों, कोविड -19 महामारी के कारण, हमें वैश्विक खरीदारों के साथ वीडियोकांफ्रेंसिंग का अनुभव भी हुआ।
स्वीकृति जांच
- उत्पाद नाजुक है।हमने इसे पर्याप्त रूप से पैक किया है और इसे नाजुक करार दिया है।हम परिवहन गुणवत्ता सुनिश्चित करने के लिए उत्कृष्ट घरेलू और अंतरराष्ट्रीय एक्सप्रेस कंपनियों के माध्यम से वितरित करते हैं।
- माल प्राप्त करने के बाद, कृपया सावधानी से संभालें और जांचें कि बाहरी कार्टन अच्छी स्थिति में है या नहीं।बाहरी कार्टन को सावधानी से खोलें और जांचें कि पैकिंग बॉक्स संरेखण में हैं या नहीं।उन्हें बाहर निकालने से पहले एक तस्वीर लें।
मैं
- कृपया वैक्यूम पैकेज को एक साफ कमरे में खोलें जब उत्पादों को लागू किया जाना है।
- यदि कूरियर के दौरान उत्पाद क्षतिग्रस्त पाए जाते हैं, तो कृपया तुरंत एक तस्वीर लें या एक वीडियो रिकॉर्ड करें।क्षतिग्रस्त उत्पादों को पैकेजिंग बॉक्स से बाहर न निकालें!हमसे तुरंत संपर्क करें और हम समस्या का अच्छी तरह से समाधान करेंगे।
