इलेक्ट्रो-ऑप्टिक नॉनलाइनियर पीजोइलेक्ट्रिक प्रॉपर्टी के साथ गोल्ड कोटेड लिथियम निओबेट क्रिस्टल
उत्पाद विवरण:
उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | BonTek |
प्रमाणन: | ISO:9001, ISO:14001 |
मॉडल संख्या: | लिथियम निओबेट (LiNbO3) |
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: | 5 पीसी |
---|---|
मूल्य: | Negotiable |

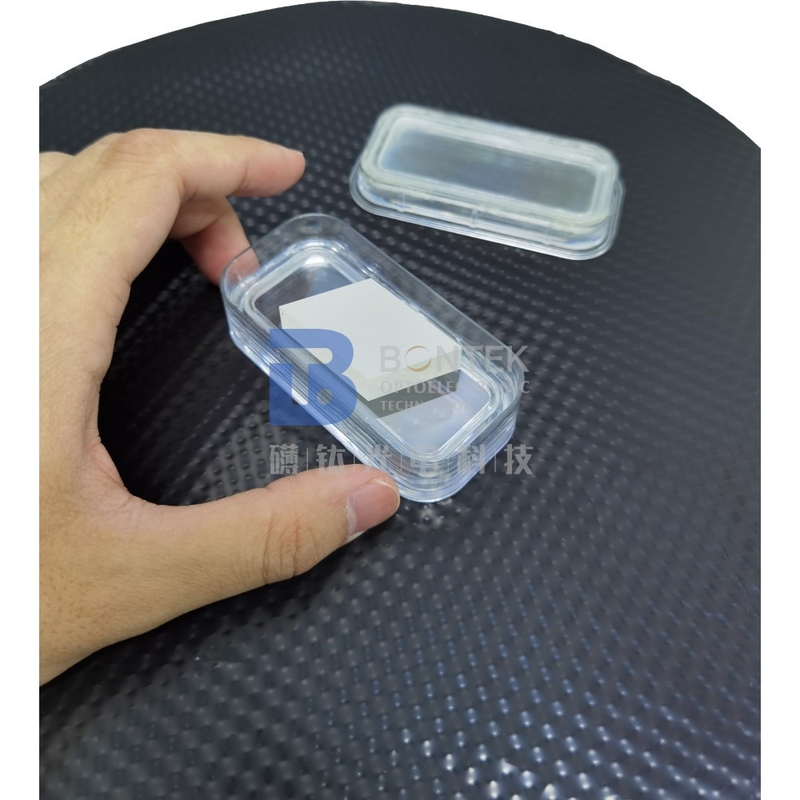

पैकेजिंग विवरण: | कैसेट / जार पैकेज, वैक्यूम सील |
प्रसव के समय: | 1-4 सप्ताह |
भुगतान शर्तें: | टी/टी |
आपूर्ति की क्षमता: | 10000 पीसी / माह |
विस्तार जानकारी |
|||
सामग्री: | LiNbO3 वेफर | प्रकार: | देखा और ऑप्टिकल |
---|---|---|---|
आकार / दीया।: | 6×6 मिमी, 9×9 मिमी, आदि। | कट गया: | एक्स-कट, जेड-कट, वाई-कट, 64वाई-कट, 128वाई-कट |
मोटाई: | 20 मिमी, 25 मिमी, 30 मिमी | सतह खत्म: | डीएसपी, एसएसपी, लाप |
संपत्ति: | इलेक्ट्रो-ऑप्टिक, नॉनलाइनियर, पीजोइलेक्ट्रिसिटी | प्रयोग: | ऑप्टिकल मॉड्यूलेशन और क्यू-स्विचिंग |
हाई लाइट: | सोना लेपित लिथियम नाइओबेट क्रिस्टल,पीजोइलेक्ट्रिक संपत्ति लिनबो 3 क्रिस्टल,एसएडब्ल्यू लिथियम नाइओबेट क्रिस्टल |
उत्पाद विवरण

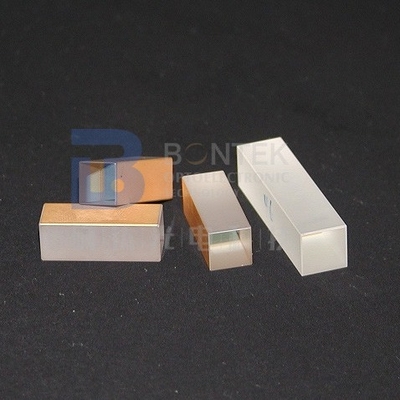

सोना लेपित लिथियम निओबेट सीके साथ rystalsइलेक्ट्रो-ऑप्टिक, नॉनलाइनियर और पीजोइलेक्ट्रिक प्रॉपर्टी
लिथियम नाइओबेट (LiNbO3) में अपनी अंतर्निहित सामग्री के उत्कृष्ट इलेक्ट्रो-ऑप्टिक, नॉनलाइनियर और पीजोइलेक्ट्रिक गुण हैं।लिथियम नाइओबेट के बड़े इलेक्ट्रो-ऑप्टिक गुणांक का उपयोग करने वाले अनुप्रयोगों में ऑप्टिकल मॉड्यूलेशन और इन्फ्रारेड तरंगदैर्ध्य पर क्यू स्विचिंग शामिल है।LiNbO3 का उपयोग करने वाले बड़े गैर-रेखीय गुणांक के अनुप्रयोगों में ऑप्टिकल पैरामीट्रिक दोलन, ट्यून करने योग्य अवरक्त तरंग दैर्ध्य उत्पन्न करने के लिए विभिन्न-आवृत्ति मिश्रण और दूसरी हार्मोनिक पीढ़ी शामिल हैं।पीजोइलेक्ट्रिक गुणों का उपयोग करने वाले अनुप्रयोगों में अल्ट्रासोनिक ट्रांसड्यूसर और ध्वनिक सतह तरंग उपकरण शामिल हैं।
बोनटेक 3 इंच से 6 इंच व्यास, कम अशुद्धता स्तर के साथ सिंगल क्रिस्टल ऑप्टिकल ग्रेड एलएन वेफर, साथ ही 3 इंच से 8 इंच एसएडब्ल्यू ग्रेड एलएन वेफर प्रदान करता है।अन्य विनिर्देश प्रदान किए जा सकते हैं जो डोप्ड वेफर्स हैं: एर: एलएन, एमजीओ: एलएन और फी: एलएन।
उत्पाद |
3" 4" 6" 8" एलएन वेफर सॉ/ऑप्टिकल ग्रेड |
कट गया |
एक्स/जेड/वाई41°/Y64°/Y128°/YZ/YX या अनुकूलित |
क्यूरी टेम्प |
1142°सी±3°सी |
के साथ डोप किया गया |
Zn, MgO सिंगल या डबल डोप उपलब्ध है |
सतह |
सिंगल या डबल साइड पॉलिश (डीएलपी/एसएलपी/एसएसपी/डीएसपी सभी उपलब्ध) |
मोटाई |
0.18/0.25/0.35/0.50/1.00 + मिमी |
टीटीवी रेंज |
<1~5μm |
सिर झुकाना |
±(25μm ~ 40um) |
ताना |
<= 35μm |
एलटीवी (5mmx5mm) |
<1.5 उम |
पीएलटीवी (<0.5um) |
मैं98% (5 मिमी * 5 मिमी) 2 मिमी किनारे के साथ बाहर रखा गया |
किनारा |
SEMI M1.2@ के साथ GC800# के साथ शिकायत न करें। C टाइप पर नियमित करें |
प्राथमिक फ्लैट |
उपलब्ध, अनुरोध के अनुसार |
पॉलिश पक्ष |
खुरदरापन रा<=5A |
पीछे की ओर |
खुरदरापन रा: 0.5-1.0µm GC#1000 |
एज राउंडिंग |
SEMI M1.2 मानक के अनुरूप/IEC62276 . का संदर्भ लें |
दरारें, आरी के निशान, धब्बे |
कोई नहीं |
क्रिस्टल संरचना | त्रिकोणीय, अंतरिक्ष समूह R3c, बिंदु समूह 3m |
गलनांक | 1253 ℃ |
मोह कठोरता | 5 |
घनत्व | 4.64 ग्राम/सेमी3 |
नाजुकता | कोई नहीं |
ऑप्टिकल एकरूपता | ~5x10-5/सेमी |
पारदर्शिता रेंज | 420-5200nm |
अवशोषण गुणांक | ~0.1%/सेमी @1064nm |
1064nm . पर अपवर्तक सूचकांक |
एनइ=2.146, एनहे=2.220@1300nm एनइ=2.156, एनहे=2.232@1064एनएम एनइ=2.203, एनहे=2.286@632.8nm |
थर्मल विस्तार गुणांक (25 . पर)℃) |
//ए,2.0x10-6/क //ए,2.2x10-6/क |
तापीय चालकता गुणांक | 38 डब्ल्यू/एम/के 25℃ . पर |
थर्मल ऑप्टिकल गुणांक |
डीएनहे/dT=-0.874 x 10-61.4μm . पर / के डीएनइ/dT=39.073 x 10-61.4μm . पर / के |
सेलमीयर समीकरण (λ माइक्रोन में) |
एनहे2=4.9048+0.11768/(λ2-0.04750)-0.027169λ2 एनइ2=4.5820+0.099169/(λ2-0.04443)-0.02195λ2 |
अक्सर पूछे जाने वाले प्रश्न:
- क्यू: आप मुख्य रूप से किन उत्पादों पर काम करते हैं?
ए:हम खुद को पीजो वेफर विशेषज्ञ के रूप में देखते हैं।हम लगभग 30 साल पहले चीन में सिंगल क्रिस्टल क्वार्ट्ज के साथ काम करने वाले पहले व्यक्ति हैं।फिर धीरे-धीरे हम LiNbO3, LiTaO3, क्वार्ट्ज ग्लास, LGS, CTGS आदि के क्षेत्र में कदम रखते हैं। विशेष रूप से, यदि आप एक पीजो क्वार्ट्ज आपूर्तिकर्ता की तलाश में हैं, तो हम अंतिम विकल्प हैं!हम हर साल लाखों क्वार्ट्ज ब्लैंक्स आउटसोर्स करते हैं क्योंकि हम बेहतर कोण परिशुद्धता के साथ एटी, एससी और आईटी कट्स में महारत हासिल करते हैं।
- प्रश्न: क्या आप उत्पाद अनुकूलन स्वीकार कर सकते हैं?
ए:हां बिल्कुल।हम आपके अनुरोध के अनुसार बना सकते हैं।इसके अलावा, हम पीजो वेफर्स के साथ इतने अनुभवी हैं कि यदि आप अपनी पसंद के बारे में 100% सुनिश्चित नहीं हैं तो हम आपको प्रासंगिक सुझाव प्रदान कर सकते हैं।इसके अलावा, हमारे पास स्टॉक में कुछ मानक वेफर्स हैं, कृपया हमारे साथ जांचें।
- क्यू: क्या आप हमारे कूरियर एजेंट के माध्यम से सामान पहुंचा सकते हैं?
ए:हां, हमारा सुझाव है कि आप उस कूरियर एजेंट के साथ जाएं जिससे आप सबसे अधिक परिचित हैं (डीएचएल, फेडेक्स, यूपीएस इत्यादि)।हम आपके खाते के माध्यम से जहाज भेज सकते हैं।और, ज़ाहिर है, हम शिपिंग लागत को बचाने में आपकी मदद करने के लिए उत्पादों को स्वीकार्य आकार में सुरक्षित रूप से पैक करेंगे।यदि आपको माल ढुलाई की देखभाल करने की आवश्यकता है, तो यह भी कोई समस्या नहीं है।हमारे पास अंतरराष्ट्रीय कूरियर कंपनियों के साथ भी अच्छी छूट है।
- क्यू: आप कैसे गारंटी दे सकते हैं कि हमें वह मिलेगा जो हम सुरक्षित रूप से चाहते हैं?
ए:वेफर उत्पाद नाजुक और कभी-कभी महंगे होते हैं।आखिरी चीज, निर्माता के रूप में, हम देखना चाहते हैं कि हमारे द्वारा बनाए गए उत्पाद कूरियर के दौरान क्षतिग्रस्त हो गए थे।नतीजतन, हम वेफर्स को पर्याप्त रूप से पैक करेंगे और उन्हें बफर स्पंज से भरे उचित कार्टन में डाल देंगे।हालांकि, कभी-कभी दुर्घटनाएं अपरिहार्य होती हैं।तो, कृपया अनुसरण करें"स्वीकृति जांच"नीचे दिए गए चित्र में दिखाए गए चरण।यदि अवांछित हुआ, तो यदि आप जाँच के चरणों का पालन करते हैं, तो हम या तो पुनःपूर्ति देंगे या धनवापसी करेंगे।
- क्यू: क्या हम आपके कारखाने का दौरा कर सकते हैं?
ए:ज़रूर।बड़ी मात्रा में खरीद और दीर्घकालिक सहयोग के लिए कारखाना निरीक्षण महत्वपूर्ण है।आमने-सामने की चर्चा वह है जिस पर हम अधिकतर विश्वास करते हैं।पिछले वर्षों के दौरान, दुनिया भर के बड़े नामों ने कारखाने के निर्माण में हमारी प्रगति देखी है।इन दिनों, कोविड -19 महामारी के कारण, हमें वैश्विक खरीदारों के साथ वीडियोकांफ्रेंसिंग का अनुभव भी हुआ।
स्वीकृति जांच
- उत्पाद नाजुक है।हमने इसे पर्याप्त रूप से पैक किया है और इसे नाजुक करार दिया है।हम परिवहन गुणवत्ता सुनिश्चित करने के लिए उत्कृष्ट घरेलू और अंतरराष्ट्रीय एक्सप्रेस कंपनियों के माध्यम से वितरित करते हैं।
- माल प्राप्त करने के बाद, कृपया सावधानी से संभालें और जांचें कि बाहरी कार्टन अच्छी स्थिति में है या नहीं।बाहरी कार्टन को सावधानी से खोलें और जांचें कि पैकिंग बॉक्स संरेखण में हैं या नहीं।उन्हें बाहर निकालने से पहले एक तस्वीर लें।
मैं
- कृपया वैक्यूम पैकेज को एक साफ कमरे में खोलें जब उत्पादों को लागू किया जाना है।
- यदि कूरियर के दौरान उत्पाद क्षतिग्रस्त पाए जाते हैं, तो कृपया तुरंत एक तस्वीर लें या एक वीडियो रिकॉर्ड करें।क्षतिग्रस्त उत्पादों को पैकेजिंग बॉक्स से बाहर न निकालें!हमसे तुरंत संपर्क करें और हम समस्या का अच्छी तरह से समाधान करेंगे।
