दीया 6 '' 8 '' LiNbO3 वेफर 128 डिग्री Y Z-कट सतह ध्वनिक तरंग उपकरणों के लिए
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | BonTek |
| प्रमाणन: | ISO:9001, ISO:14001 |
| मॉडल संख्या: | लिथियम निओबेट (LiNbO3) |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 5 पीसी |
|---|---|
| मूल्य: | Negotiable |

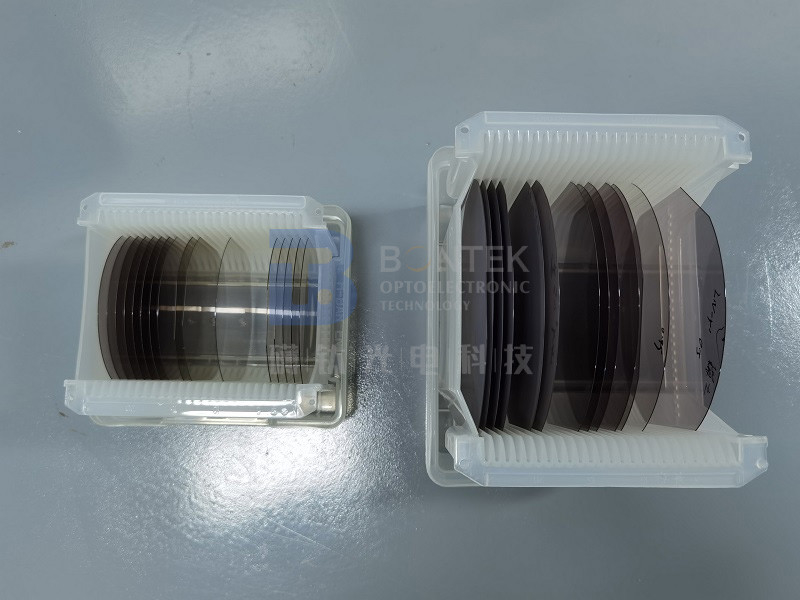

| पैकेजिंग विवरण: | कैसेट / जार पैकेज, वैक्यूम सील |
| प्रसव के समय: | 1-4 सप्ताह |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 10000 पीसी / माह |
|
विस्तार जानकारी |
|||
| उत्पाद: | LiNbO3 वेफर | पवित्रता: | देखा, ऑप्टिकल |
|---|---|---|---|
| व्यास: | 6 इंच, 8 इंच | अभिविन्यास: | Z-कट, 128Y-कट, 64Y-कट |
| मोटा: | 350um, 500um, 1000um | सतह खत्म: | डीएसपी, एसएसपी |
| आरए: | <1एनएम | उपयोग: | देखा फिल्टर, अल्ट्रासोनिक ट्रांसड्यूसर |
| हाई लाइट: | 8 '' LiNbO3 वेफर,लिथियम Niobate ऑप्टिकल वेफर,6 '' LiNbO3 वेफर |
||
उत्पाद विवरण
लार्ज दीया 6 ''8'' LiNbO3 सरफेस अकॉस्टिक वेव डिवाइसेस के लिए 128°Y Z-कट वेफर्स

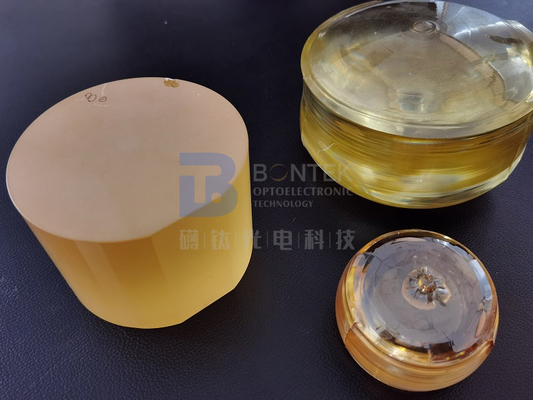

लिथियम नाइओबेट (LiNbO3) सिंगल क्रिस्टल एक फेरोइलेक्ट्रिक क्रिस्टल है जिसमें उच्च इलेक्ट्रोमैकेनिकल कपलिंग गुणांक और कम प्रसार हानि होती है, जिसका उपयोग SAW उपकरणों को 50% बैंडविड्थ तक बनाने के लिए किया जा सकता है।लिथियम निओबेट सिंगल क्रिस्टल सामग्री की ध्वनिक सतह तरंग गुण उनके अभिविन्यास और प्रसार दिशा से निकटता से संबंधित हैं।विभिन्न काटने के कोणों और प्रसार दिशाओं के अनुसार, देखा प्रसार वेग 3400 ~ 4000m / s है, विद्युत युग्मन गुणांक 0% ~ 5.6% है, और तापमान गुणांक -1.1 ~ -95.6 (10 ^ -6 / ℃) है।
सबसे अधिक उपयोग किए जाने वाले SAW ओरिएंटेशन YZ-कट और 128 ° Y-कट हैं, जो टेलीविज़न ट्रांसमिशन और रिसेप्शन सिग्नल प्रोसेसिंग के लिए सबसे उपयुक्त हैं।कहा जाता है कि 128 डिग्री वाई-कट एक्स प्रोपेगेशन के साथ सबसे कम नकली सिग्नल स्तर है। बोनटेक परिचय8 इंचएलएन वेफर्स के लिए128°Y-कटतथाजेड कटौती,6 इंचएलएन वेफर्स के लिएसभी कट कोण!हमारे पास एलएन कमी और एलएन डोपिंग की तकनीक भी है, जैसे एमजीओ: एलएन, एनडी: एमजी: एलएन, फे: एलएन।
|
सामग्री |
6'' और 8" LiNbO3 वेफर |
|
अभिविन्यास |
Z-कट, Y128°-8'' के लिए कट X, Y, Z, 36Y, 64Y, 128Y 6'' के लिए |
|
सतह खत्म |
सिंगल या डबल साइड पॉलिश (डीएलपी/एसएलपी/एसएसपी/डीएसपी सभी उपलब्ध) |
|
मोटाई |
0.35 मिमी, 0.50 मिमी, 1.00 मिमी |
|
टीटीवी |
<5μm |
|
सिर झुकाना |
± 40um |
|
ताना |
<80μm |
|
ओरिएंटेशन फ्लैट्स |
6 '' के लिए 47.5 मिमी या 57.5 मिमी 6'' और 8'' के लिए सेमी स्टैंडर्ड नॉच |
|
पॉलिश पक्ष Ra |
खुरदरापन रा<10A |
|
पीछे की ओर मानदंड |
खुरदरापन रा: 0.5-1.0µm GC#1000 |
|
एज राउंडिंग |
SEMI M1.2 मानक के अनुरूप/IEC62276 . का संदर्भ लें |
|
क्रिस्टल संरचना |
त्रिकोणीय, अंतरिक्ष समूह R3c, बिंदु समूह 3m |
|
गलनांक |
1253 ℃ |
|
मोह कठोरता |
5 |
|
घनत्व (जी/सेमी3) |
4.64 |
|
नाजुकता |
कोई नहीं |
|
ऑप्टिकल एकरूपता |
~5x10-5/सेमी |
|
पारदर्शिता रेंज |
420-5200nm |
|
अवशोषण गुणांक |
~0.1%/सेमी @1064nm |
|
अपवर्तक सूचकांक @1064एनएम |
एनइ=2.146, एनहे=2.220@1300nm एनइ=2.156, एनहे=2.232@1064एनएम एनइ=2.203, एनहे=2.286@632.8nm |
|
थर्मल विस्तार गुणांक (25 . पर)℃) |
//ए,2.0x10-6/क //ए,2.2x10-6/क |
|
तापीय चालकता गुणांक |
38 डब्ल्यू/एम/के 25℃ . पर |
|
थर्मल ऑप्टिकल गुणांक |
डीएनहे/dT=-0.874 x 10-61.4μm . पर / के डीएनइ/dT=39.073 x 10-61.4μm . पर / के |
|
सेलमीयर समीकरण (λ माइक्रोन में) |
एनहे2=4.9048+0.11768/(λ2-0.04750)-0.027169λ2 एनइ2=4.5820+0.099169/(λ2-0.04443)-0.02195λ2 |
अक्सर पूछे जाने वाले प्रश्न:
- क्यू: आप मुख्य रूप से किन उत्पादों पर काम करते हैं?
ए:हम खुद को पीजो वेफर विशेषज्ञ के रूप में देखते हैं।हम लगभग 30 साल पहले चीन में सिंगल क्रिस्टल क्वार्ट्ज के साथ काम करने वाले पहले व्यक्ति हैं।फिर धीरे-धीरे हम LiNbO3, LiTaO3, क्वार्ट्ज ग्लास, LGS, CTGS आदि के क्षेत्र में कदम रखते हैं। विशेष रूप से, यदि आप एक पीजो क्वार्ट्ज आपूर्तिकर्ता की तलाश में हैं, तो हम अंतिम विकल्प हैं!हम हर साल लाखों क्वार्ट्ज ब्लैंक्स आउटसोर्स करते हैं क्योंकि हम बेहतर कोण परिशुद्धता के साथ एटी, एससी और आईटी कट्स में महारत हासिल करते हैं।
- प्रश्न: क्या आप उत्पाद अनुकूलन स्वीकार कर सकते हैं?
ए:हां बिल्कुल।हम आपके अनुरोध के अनुसार बना सकते हैं।इसके अलावा, हम पीजो वेफर्स के साथ इतने अनुभवी हैं कि यदि आप अपनी पसंद के बारे में 100% सुनिश्चित नहीं हैं तो हम आपको प्रासंगिक सुझाव प्रदान कर सकते हैं।इसके अलावा, हमारे पास स्टॉक में कुछ मानक वेफर्स हैं, कृपया हमारे साथ जांचें।
- क्यू: क्या आप हमारे कूरियर एजेंट के माध्यम से सामान पहुंचा सकते हैं?
ए:हां, हमारा सुझाव है कि आप उस कूरियर एजेंट के साथ जाएं जिससे आप सबसे अधिक परिचित हैं (डीएचएल, फेडेक्स, यूपीएस इत्यादि)।हम आपके खाते के माध्यम से जहाज भेज सकते हैं।और, ज़ाहिर है, हम शिपिंग लागत को बचाने में आपकी मदद करने के लिए उत्पादों को स्वीकार्य आकार में सुरक्षित रूप से पैक करेंगे।यदि आपको माल ढुलाई की देखभाल करने की आवश्यकता है, तो यह भी कोई समस्या नहीं है।हमारे पास अंतरराष्ट्रीय कूरियर कंपनियों के साथ भी अच्छी छूट है।
- क्यू: आप कैसे गारंटी दे सकते हैं कि हमें वह मिलेगा जो हम सुरक्षित रूप से चाहते हैं?
ए:वेफर उत्पाद नाजुक और कभी-कभी महंगे होते हैं।आखिरी चीज, निर्माता के रूप में, हम देखना चाहते हैं कि हमारे द्वारा बनाए गए उत्पाद कूरियर के दौरान क्षतिग्रस्त हो गए थे।नतीजतन, हम वेफर्स को पर्याप्त रूप से पैक करेंगे और उन्हें बफर स्पंज से भरे उचित कार्टन में डाल देंगे।हालांकि, कभी-कभी दुर्घटनाएं अपरिहार्य होती हैं।तो, कृपया अनुसरण करें"स्वीकृति जांच"नीचे दिए गए चित्र में दिखाए गए चरण।यदि अवांछित हुआ, तो यदि आप जाँच के चरणों का पालन करते हैं, तो हम या तो पुनःपूर्ति देंगे या धनवापसी करेंगे।
- क्यू: क्या हम आपके कारखाने का दौरा कर सकते हैं?
ए:ज़रूर।बड़ी मात्रा में खरीद और दीर्घकालिक सहयोग के लिए कारखाना निरीक्षण महत्वपूर्ण है।आमने-सामने की चर्चा वह है जिस पर हम अधिकतर विश्वास करते हैं।पिछले वर्षों के दौरान, दुनिया भर के बड़े नामों ने कारखाने के निर्माण में हमारी प्रगति देखी है।इन दिनों, कोविड -19 महामारी के कारण, हमें वैश्विक खरीदारों के साथ वीडियोकांफ्रेंसिंग का अनुभव भी हुआ।
स्वीकृति जांच
- उत्पाद नाजुक है।हमने इसे पर्याप्त रूप से पैक किया है और इसे नाजुक करार दिया है।हम परिवहन गुणवत्ता सुनिश्चित करने के लिए उत्कृष्ट घरेलू और अंतरराष्ट्रीय एक्सप्रेस कंपनियों के माध्यम से वितरित करते हैं।
- माल प्राप्त करने के बाद, कृपया सावधानी से संभालें और जांचें कि बाहरी कार्टन अच्छी स्थिति में है या नहीं।बाहरी कार्टन को सावधानी से खोलें और जांचें कि पैकिंग बॉक्स संरेखण में हैं या नहीं।उन्हें बाहर निकालने से पहले एक तस्वीर लें।
मैं
- कृपया वैक्यूम पैकेज को एक साफ कमरे में खोलें जब उत्पादों को लागू किया जाना है।
- यदि कूरियर के दौरान उत्पाद क्षतिग्रस्त पाए जाते हैं, तो कृपया तुरंत एक तस्वीर लें या एक वीडियो रिकॉर्ड करें।क्षतिग्रस्त उत्पादों को पैकेजिंग बॉक्स से बाहर न निकालें!हमसे तुरंत संपर्क करें और हम समस्या का अच्छी तरह से समाधान करेंगे।
